Строительство 9-этажного жилого дома из монолитного железобетона

Формат файлов: .dwg AutoCAD, .pdf, .docx Word
Кол-во чертежей: 9
Теги: 9 этажей ЮУрГУ Дипломный проект
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания

Тип проекта	Дипломный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .pdf, .docx Word	102 (9)

Спроектированное жилье отвечает санитарно-гигиеническим качествам по теплозащите, естественному освещению и звукоизоляции от шума. Магазины, детский сад и школа располагаются поблизости, при этом у них удобная функциональная схема. Применение облегченной кладки позволяет сократить расход на материалы и время для производства каменной кладки. Применение эффективных материалов для гидроизоляции фундамента позволяет увеличить сроки эксплуатации. Что немаловажно в наше время и позволяет снизить расходы на эксплуатацию зданий.
Здание удобно располагается в микрорайоне, делая доступным посещение всем категориям граждан. Проектом предусматривается комплексное благоустройство и озеленение рассматриваемой территории. При проектировании жилого дома в пределах готовой инфраструктуры была изучена специальная и техническая литература, строительные нормы и правила. Проект был выполнен в полной мере с использованием всей нужной документации.
В пояснительной записке отражены вопросы по: архитектуре, конструкциям, технологии строительного производства, экономики и организации строительства, а также вопросы охраны труда и окружающей среды.

Общее кол-во квартир: 268
Строительный объем здания: 58716,35 м3
Общая площадь квартир: 12777,72 м2
Этажность: 9
Конструктивная схема здания – бескаркасная. Первый и типовые (2-9) этажи запроектированы в стеновой конструктивной системе с несущими поперечными и продольными внутренними и самонесущими наружными сборными железобетонными стеновыми панелями и сборными железобетонными перекрытиями, опирающимися на несущие стены. Шаг несущих стен составляет 3,0 – 6,3м. Техническое подполье запроектировано в стеновой конструктивной системе с несущими наружными и внутренними стенами из монолитного железобетона, жестко сопряженными с фундаментом. Плита перекрытия техподполья – плоская безбалочная из монолитного железобетона, жестко сопряженная со стенами.
Коробка здания представляет собой пространственную неизменяемую систему, образуемую жесткими вертикальными и горизонтальными диафрагмами, расположенными в трех взаимно перпендикулярных плоскостях. Взаимосвязь несущих сборных элементов обеспечивается защемлением перекрытий в горизонтальных стыках, шпоночными соединениями перекрытий и стальными узловыми связями, соединяющими стеновые панели  и плиты перекрытий между собой. Геометрическая неизменяемость монолитных конструкций обеспечивается жесткими узлами сопряжения вертикальных и горизонтальных конструкций.
В основу проектирования конструкций здания положены следующие принципы:

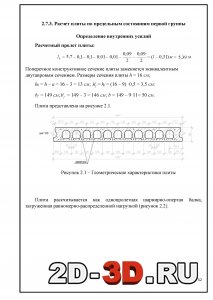

1. проектирование конструкций здания по предельным состояниям
2. учет совместной работы системы “основание – фундамент – здание”
3. комплексный учет факторов при выборе типа фундамента, несущего и подстилающих слоев основания в результате совместного их рассмотрения.

Список чертежей:
1. Генплан;
2. Фасад 1-12, А-Е;

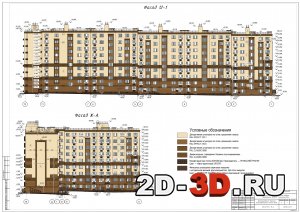

3. Фасад 12-1, Ж-А;

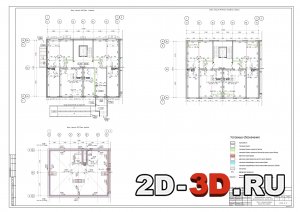

4. План 1 этажа, типового этажа, план кровли;

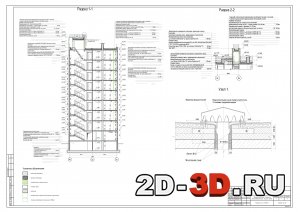

5. Разрез:1-1,2-2.Узел 1;
6. Опалубочный план фундаментной плиты ФМ1, схема расположения фундаментных плит ФМ1-ФМ5;

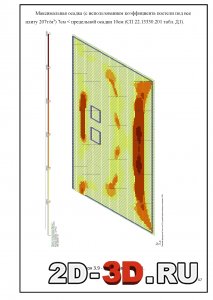

7. Армирование ФМ1, разрезы, схема деформационного шва;
8. План типового этажа, схема расположения пустот в плите перекрытия;

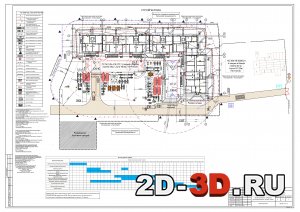

9. Стройгенплан.

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1.1. АРХИТЕКТУРНО СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.2. Общие данные
1.3. Генеральный план
1.4. Планировочное решение. Функциональное назначение объекта
1.5. Технико-экономические показатели.
1.6. Конструктивные решения
1.7. Конструкции жилых этажей.
1.8. Внутренние инженерные системы
1.9. Теплотехнический расчёт
1.10. Климатические и теплоэнергетические параметры здания
2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
2.1. ОБЩИЕ ДАННЫЕ
2.2. Топографические сведения
2.3. Инженерно-геологические условия
2.4. Сведения о климатических условиях территории

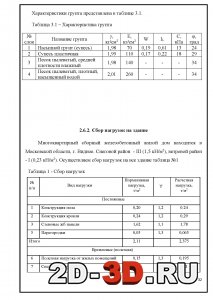

2.5. Сведения о деформационных характеристиках грунта в основании

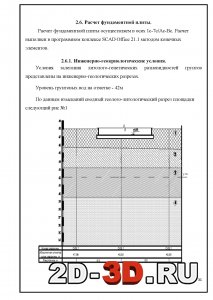

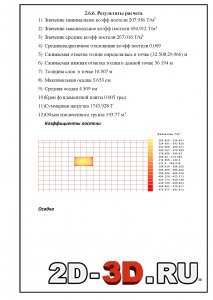

2.6. Расчет фундаментной плиты.

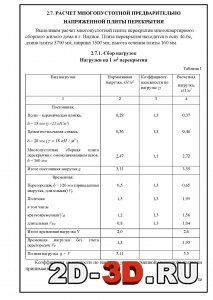

2.7. РАСЧЕТ МНОГОПУСТОТНОЙ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННОЙ ПЛИТЫ ПЕРЕКРЫТИЯ
3. ОРГАНИЗАЦИОННО ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
3.1. Данные о районе и участке строительства
3.2. Технологическая карта «Устройство металлических конструкций ограждений входов»
3.3. Область применения
3.4. Подготовительные работы
3.5. Технология производства работ
3.6. Перечень операций резки, сборки и сварки элементов ограждения входа
3.7. Исправление дефектов
3.8. Требования к приёму и качеству работ
3.9. Входной контроль
3.10. Операционный контроль
3.11. Безопасность труда
3.12. Сведения о выборе способов производства основных строительно- монтажных работ, машин и механизмов
3.13. Подбор транспортных средств
3.14. Выбор технических средств для монтажа железобетонных изделий
3.15. Расчет устойчивости башенного крана
3.16. Расчёт потребности в конструкциях, изделиях, и основных строительных материалов
3.17. Стройгенплан
3.18. Временные дороги
3.19. Расчёт площадей временных зданий и сооружений
3.20. Расчёт потребности в воде
3.21. Временное электроснабжение
3.22. Расчет прожекторного освещения строительной площадки
4. Заключение
5. Список используемой литературы



Генеральный план разработан с учётом проекта планировки и действующих строительных норм и правил, в том числе по освещенности и инсоляции окружающей застройки и проектируемых организаций.
Организацию рельефа решить в увязке с отметками существующих проездов и территорий.
Необходимо предусмотреть освещение вдоль проездов, детских площадках, тротуаров.
Так же требуется разработать план размещение открытых автостоянок.
Пешеходные дорожки и тротуары выполнить с покрытием из бетонной плитки , а так же ширина дорог должна составлять не менее 1,5м. На уличных ступеньках, а также лестниц должно быть применено металлические поручни в 2-х уровнях и противоскользящее.
Проектом предусмотрено организация хозяйственных, детских игровых, спортивные площадки, зоны для отдыха. Оборудовать их садово- парковыми скамейками, столиками, мусорками (урнами). В свободных от пролегания подземных инженерных сетей, высадить низкорослые кустарники и деревья
