Девятиэтажный односекционный жилой дом

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 9
Теги: 9 этажей Дипломный проект
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	64 (9)


Выпускная квалификационная работа на тему «Многоэтажный жилой дом по ул. Краснофлотской г. Ставрополя (1 блок-секция)» разработана в соответствии с заданием на дипломное проектирование. В процессе её выполнения было проработано и обосновано объемно-планировочное решение здания. Исходя из условий энергосбережения подсчитано требуемое сопротивление наружных ограждающих конструкций. В расчетно-конструктивной части с использованием программного комплекса «ПРУСК» фирму Еврософт, была рассчитана и сконструирован монолитная фундаментная плита. Запроектирована монолитная железобетонная плита перекрытия.
В технологической части разработан календарный план на весь цикл работ по возведению здания. При разработке календарного плана учтена последовательность проведения работ, проработаны и применены требования безопасности при проведении строительно-монтажных работ. Разработаны строительный генеральный план, технологическая карта на устройство монолитного бетонирования элементов здания, таких как возведение монолитных железобетонных стен и перекрытий. В квалификационной работе разработаны мероприятия по обеспечению соблюдения всех требований охраны труда и техники безопасности в соответствии с нормативными документами. Выпускная квалификационная работа разработана на основании действующих нормативных документов, справочной и учебной литературы.

В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:
1. Фасад в осях 1 - 7, фасад в осях Ю - А, ситуационная схема
2. План подвала, план первого этажа, экспликация помещений
3. План типового этажа, план выхода на кровлю, план кровли, экспликация помещений

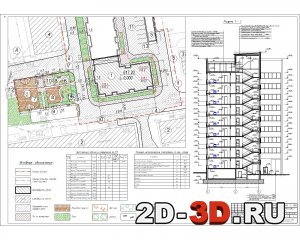

4. Генплан, разрез 1 - 1, ТЭП, экспликация зданий и сооружений по ГП
5. Опалубочный план монолитной фундаментной плиты МФП-1. Схема раскладки поддерживающих каркасов. Схемы раскладки арматуры в нижней и верхней зоне.
6. Опалубочные планы монолитных перекрытий на отм. н. -0.300, +26.760, разрезы, узлы
7. Опалубочный план монолитных перекрытий, схемы армирования нижней и верхней зоны монолитных перекрытий на отм. н. +2.760 ... +23.760
8. Календарный план, график движения рабочих, график движения машин и механизмов, график потребности материалов
9. Стройгенплан

Содержание расчетно-пояснительной записки:
1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Исходные данные
1.2 Генплан
1.3 Объемно-планировочные решения
1.4 Конструктивные решения
1.5 Расчет теплозащиты ограждающих конструкций
1.6 Наружная и внутренняя отделка
1.6.1 Наружная отделка
1.6.2 Внутренняя отделка
1.7 Санитарно – технические устройства
1.8 Противопожарные мероприятия
1.9 Технико-экономические показатели
2. РАСЧЕТНО – КОНСТРУКТОРСКИЙ РАЗДЕЛ
2.1 Исходные данные для проектирования
2.2 Расчёт монолитной плиты перекрытия ППм-1
2.3 Расчёт фундаментной плиты
2.3.1 Инженерно – геологические условия площадки строительства
2.3.2 Расчёт фундаментной плиты МФП-1
3. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
3.1 Анализ условий строительства
3.1.2.1 Методы производства работ
3.1.2.2 Земляные работы
3.1.2.3 Бетонные и железобетонные работы
3.1.2.4 Каменно - монтажные работы
3.1.2.5 Отделочные работы
3.2 График производства работ
3.2.2 Выбор основного монтажного механизма
3.3 Стройгенплан
3.3.1 Расчет численности персонала строительства, площадей временных зданий и сооружений, ресурсов строительства
3.4.8 Подбор грузозахватных приспособлений
3.4.9 Потребность в машинах, оборудовании, инструменте и приспособлениях
3.4.10 Методы и приёмы труда рабочих по выполнению рабочих процессов и операций
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ


Исходные данные
Дипломный проект разработан на тему «Многоэтажный жилой дом по ул. Ломоносова г. Ставрополя (1 блок-секция)», выполнен в соответствии с требованиями СП 54.13330.2022 «Здания жилые многоквартирные» Актуализированная редакция СНиП 31-01-2003. Данная блок-секция проектируется в составе жилого комплекса, состоящего из жилых 4 блок-секций и подземного паркинга. Предназначен для строительства в III-Б климатическом районе со следующими характеристиками:
расчетная зимняя температура –19С;
зона влажности - нормальная,
ветровой район - V  с нагрузкой    0,6 кПа;
снеговой район II с нагрузкой 1,2  кПа;
сейсмичность площадки 7 баллов.
По данным технического отсчета по инженерным изысканиям для строительства, выполненного ОАО ПИ "СТАВРОПОЛЬКОММУНПРОЕКТ", основанием фундаментов будет служить песок мелкий, средней плотности, малой степени водонасыщения (ИГЭ-3). Слой ИГЭ-3 будет иметь следующие физико-механические характеристики:
модуль деформации Е=26,0 МПа;
плотность частиц ps=2,67г/см³;
удельное сцепление С=4,0 кПа;
угол внутреннего трения ɸ=31°.
Подземные воды на период изысканий вскрыты на глубине 7,0-8,0 м. С учетом сезонного подъема до 1м уровень подземных вод будет достигать глубины 6,0-7,0 м. По показателям агрессивности грунты неагрессивны по отношению к бетону на обычном портландцемте по ГОСТ 31108-2020 и арматуре железобетонных конструкций, при содержании Cl = 53,90 мг/кг и SO4 = 218,06 мг/кг.
Нормативная глубина сезонного промерзания грунта составляет 0,8 м.
За условную отметку 0,000 принят уровень чистого пола 1-го этажа жилого дома, что соответствует абсолютной отметке 617,20.
Здание относится к I степени огнестойкости, классу конструктивной пожарной опасности С0. Класс функциональной пожарной опасности  Ф1.3 (жилая часть).
Среднегодовая повторяемость ветра представлена в таблице 1.1.

Уровень ответственности здания – I;
Степень огнестойкости здания – I;
Класс здания – I;
Степень долговечности здания – I.

Объемно-планировочные решения
Девятиэтажный односекционный жилой дом запроектирован со встроенными помещениями, расположенными в подвале. Остальные этажи занимает жилье. Габаритные размеры здания в осях 1/7 - 20,7 м, в осях А/Ю - 31,2 м. высотой 32,55 м. Входы в жилой дом выполнены обособленно от входов во встроенные помещения.
Лестницы двухмаршевые, монолитные с полуплощадками. Лестничные клетки незадымляемые типа Н1, что соответствует противопожарным нормам. Расположена в осях 3/5, К/Н. Жилой дом оборудованы одним пассажирским лифтом, грузоподъемностью 1000 кг, с размерами кабины 1100х2100. Лифт и лестница в каждой секции представляют собой ядро жесткости, выполненное из монолитного железобетона.
В наборе квартир присутствуют одно-, двух- и трехкомнатные квартиры. Планировка квартир может быть изменена с предпочтениями покупателя.
Площадь квартир:
1-комнатные: 35,0 – 43,0 м2
2-комнатные: 69,5 – 72,9 м2
3-комнатные: 78,9 м2
Чердачное пространство неотапливаемое с выходом на крышу. Здание запроектировано с холодным чердаком и кровлей стропильной конструкции из металлического профнастила Н60-845-0.7-В по ГОСТ 24045-2010, стропила и прогоны из легкого оцинкованного профиля, водосток с крыши жилого дома предусматривается внутренним.

Конструктивные решения
Конструктивная схема здания жесткая, со стенами из монолитного железобетона.
Фундамент запроектирован в виде монолитной железобетонной плиты толщиной 800 мм. Фундаментная плита выполняется из бетона класса В20 с маркой по водонепроницаемости W6 на портландцементе по ГОСТ 31108-2020. Под фундаментную плиту выполнить бетонную подготовку кл. В7,5 толщиной 100 мм. Армирование фундаментной плиты выполнено сварными сетками в верхней и нижней зонах на поддерживающих каркасах. Соединение монолитных стен с фундаментной плитой осуществляется при помощи арматурных выпусков.
Железобетонные конструкции нулевого цикла выполняются из бетона с маркой по водонепроницаемости W6 на портландцементе по ГОСТ 31108-2020.
Наружные стены подвала, заглубленные в грунт, выполнить монолитными железобетонными из бетона кл. В15 на портландцементе по ГОСТ10178-85* толщиной 300 мм с утеплением снаружи плитами «ФАСАД БАТТС Д» фирмы "Rockwool" под облицовку плитами керамогранита.
Горизонтальную гидроизоляцию фундаментов выполнить слоем цементного раствора 1:2 с уплотняющей добавкой. Вертикальную гидроизоляцию выполнить обмазкой поверхности горячей битумной мастикой по холодной битумной грунтовке за 2 раза.
Засыпку пазух котлована производить местным нерастительным и несодержащим строительного мусора грунтом, послойно (по 20-30 см) с уплотненным до Pdv=1,60 т/м³ при Купл.=0,95.
Железобетонные конструкции до отм н. +2.760 выполняются из бетона кл. В25, последующие из бетона кл. В20.
Армирование железобетонных стен принято вертикальными сварными сетками с шагом ячеек 200 мм в отм. -3.240...+18.000, в отм. +18.000...+28.650 с шагом 250 мм и отдельными стержнями поперечного армирования. Стыки горизонтальной арматуры сеток приняты внахлест (располагать в разбежку) при помощи вязальной проволоки, горизонтальные стержни поперечного армирования установить с шагом 200 мм и 250 мм соответственно.
Наружные стены жилых этажей выполнить из газосиликатных блоков автоклавного изготовления толщиной 375 мм, плотностью D500-500 кг/м³, прочностью В 2,0 с временным сопротивлением осевому растяжению не менее 120кПа по ГОСТ 21520-89 на клее "ЭГИДА-МОНТАЖ G-31" (ТУ 5745-003-46478149-02) без дополнительного утепления. Наружные элементы монолитного железобетонного каркаса утепляются снаружи пенополистиролом ПСБ С-35 по ГОСТ 15588-86 под облицовку керамическим кирпичом КОЛПо 1НФ/100/2,0/50 по ГОСТ 530-2012. При этом пенополистирол в уровне перекрытий рассекается полосами негорючего утеплителя ISOVER OL-E по ТУ 5763-001-56846022-05 высотой 150 мм. Оконные и дверные проемы по периметру обрамляются полосами того же утеплителя.
Перегородки подвального этажа из керамического кирпича КП-О 150/15 ГОСТ 530-2012 на растворе М50. Перегородки квартир устанавливаются из гипсокартонных листов фирмы «Кнауф» по металлическому каркасу с заполнением матами «ISOVER KL» по ТУ 5763-001-56846022-05.
Межквартирные перегородки выполнить из газосиликатных блоков по ГОСТ 21520-89 плотностью 400 кг/м³, толщиной 200 мм на клее "ЭГИДА-МОНТАЖ G-31" (ТУ 5745-003-46478149-02). В сопряжении стен и диафрагм оставить шов шириной 20мм. с заполнением монтажной пеной.
Перекрытия разработаны монолитные железобетонные толщ. 160 мм из бетона кл. В25 для нижних этажей (подвала, 1-го) и В20 для верхних этажей, армированные вязанными сетками в двух уровнях.
Лестницы запроектированы из монолитных железобетонных маршей.
Шахты лифтов выполнены монолитными железобетонными с армированием всех мест пересечения
Водосток внутренний.
Наружные двери метало-пластиковые, внутренние – деревянные, индивидуального изготовления.
Оконные блоки из поливинилхлоридных профилей с двухкамерным стеклопакетом с приведенным сопротивлением теплопередаче не менее R=0,5 м², °С/Вт.
Подоконные доски пластиковые, поставляются в комплекте с окнами.
Подоконные сливы выполняются из оцинкованной стали, изготовляются в заводских условиях.
