Двухэтажный жилой дом с гаражом

18 007
rihhansu
1 июля 2014
  • 100

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 12
Категории: Чертежи проекты / Чертежи домов
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 14 (12)
Двухэтажный жилой дом с гаражом
Курсовой проект

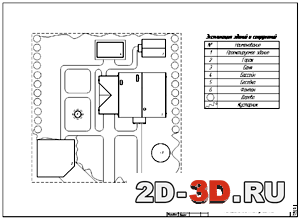

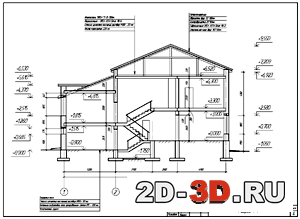

Разрез 1-1Генеральный план участка

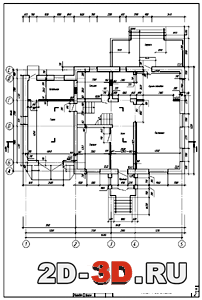

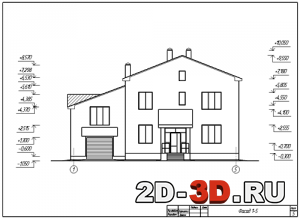

Список чертежей: план 1-го этажа, план 2-го этажа, разрез 1-1, фасады, план кровли, генеральный план участка, функциональная схема, компановочная схема, конструктивная схема с поперечными несущими и продольными несущими стенами.

Двухэтажный одноквартирный жилой дом с гаражом. Здание отапливаемое, температура внутреннего воздуха  20°С, наружнего  -37°С, средняя за отопительный период -7,5°С.
Нормативная глубина сезонного промерзания грунта - 0,22 м, грунты - суглинки, грунтовые воды на отметке 2,8 м.
Допустимая нагрузка на межэтажные перекрытия: не менее 300 кг на 1 кв.  метр
Высота между перекрытиями 1-го и 2-го этажей - 3 м (от поверхности бетонного пола до поверхности бетонного потолка). Высота от пола до чистовой отделки потолка: 2,98 метра (с учётом всех разводимых под потолком коммуникаций, стяжки на полу и напольным покрытием).

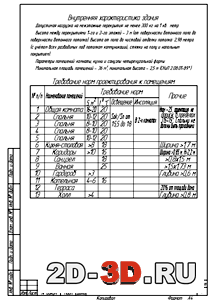

Параметры помещений: комнаты, кухни и санузлы четырехугольной формы.
Минимальная площадь помещений - 36 м, минимальная высота - 2,5 м (СНиП 2.08.01-89*).
Проектируемое здание имеет в плане размеры 16920х11220 мм, здание  прямоугольной конфигурации, высота этажа 3 м. Естественное освещение и проветривание организованно через оконные проемы.
Общая высота здания 9,55 м. Конструктивная схема здания - бескаркасная  стеновая с поперечным расположением несущих стен. Пространственная жесткость здания обеспечивается совместной работой стен и перекрытия.

Технико-экономические показатели:
1. Жилая площадь 110,27 м
2. Общая площадь 342,7 м
3. Площадь застройки216,8 м
4. Строительный объем 1318,4 м
5. К1 = 110,27/342,7 = 0,32
6. К2 = 1318,4/342,7 = 3,85

Содержание пояснительной записки
1. Введение
2. Исходные данные
2.1 Климатическая характеристика района строительства
2.2 Функциональная схема
2.2 Внутренняя характеристика
2.3 Объемно-планировочное решение

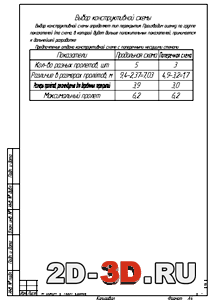

2.4 Выбор конструктивной схемы
2.4 Конструктивное решение
2.5 Технико-экономические показатели
3. Список используемой литературы
4. Компоновочная схема
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 14 (12)
