Индивидуальный кирпичный жилой дом
Курсовой проект

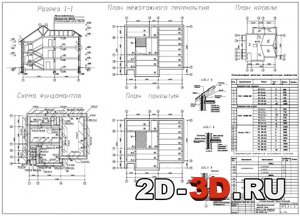

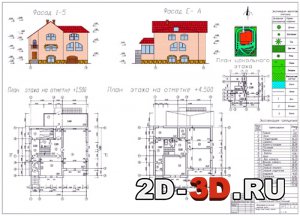

Список чертежей: фасады, планы этажей, генплан, разрез 1-1, план фундаментов, план перекрытия и покрытия, план кровли, узлы.
Целью данной курсовой работы является проектирование комфортабельного дома для постоянного проживания, имеющего два этажа и цокольный этаж. Богатая пластика фасадов, сложный силуэт хорошо впишутся как в достаточно плотную застройку пригорода, так и в панораму большого загородного участка среди первозданной природы.
Внешний облик престижного дома в полной мере отвечает его внутреннему устройству. Большая гостиная – столовая с открытой лестницей, ведущей на второй этаж. Удобные спальни второго этажа образуют тихую интимную зону, хорошо связанную с природным окружением дома. В цокольном этаже располагается гараж, тренажерный зал и котельная.
Проект разработан с размещением жилого дома на отдельном участке.
Здание оборудуется водопроводом, канализацией, подключается к сетям электроснабжения, радио, телефона, газа. Отопление и горячее водоснабжение от двухконтурного газового котла.
Здание из кирпича с цокольным этажом. Высота первого этажа –3,0 м. Конфигурация здания в плане представляет прямоугольник с отдельно выступающими частями.
Параметры:
- длина здания в осях 1-5 – 15300 мм;
- ширина в осях А-Ж – 13200 мм;
- высота – 10530 мм.
Конструктивная система здания бескаркасная с продольными и поперечными несущими стенами. Пространственная жесткость обеспечивается анкеровкой плит перекрытий между собой и со стенами.
Фундамент принят сборный железобетонный. Фундамент монтируют из двух типов сборных элементов – фундаментные подушки и наружные стеновые панели подвала.
Толщина наружной стены была принята 510мм.
Внутренние стены запроектированы из силикатного кирпича на цементно-песчаном растворе. Толщина стен 380 мм.
Перекрытия из железобетонных панелей с круглыми пустотами.
Крыша – многоскатная. Водосток наружный. Покрытие кровли – металлочерепица. Листы укладываются по обрешетке из брусков 50х50 мм с шагом 350 мм.
Двери – деревянные. Двери в здании запроектированы однопольные глухие и двупольные остекленные.
Окна из деревянных конструкций по индивидуальному проекту.
Конструкция полов разработана таким образом:в прихожей и коридорах полы из линолеума, в санузле плитка керамическая, в гостиной полы из пробковых плит, в спальнях и на кухне полы из ламината.
Ширина лестничного марша 950 мм. Поручни – деревянные высотой 900 мм.
Содержание пояснительной запискиВведение
1. Генеральный план
2. Объёмно-планировочное решение
3. Конструктивное решение здания
4. Теплотехнический расчет
5. Отделка помещений
6. Инженерное оборудование
Заключение
Список литературы
