Двухэтажный жилой дом 345 кв. м

Курсовая работа


Фасады здания, планы этажей, продольный и поперечный разрезы, СПОЗУ, роза ветров, экспликация помещений, ТЭП СПОЗУ и здания, условные обозначения План фундамента, стропил, балок перекрытия и кровли, разрез по стене, конструктивные узлы


Площадь застройки 232 кв. м

Общая площадь 345 кв. м
Жилая площадь 168,8 кв. м
Строительный объем 2240 кв. м
Коэффициент К1 0,48
Коэффициент К2 6,49


Список чертежей

  1. Фасады здания, планы этажей, продольный и поперечный разрезы, СПОЗУ, роза ветров, экспликация помещений, ТЭП СПОЗУ и здания, условные обозначения.

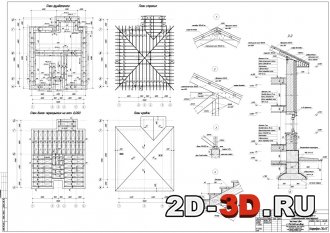

  2. План фундамента, стропил, балок перекрытия и кровли, разрез по стене, конструктивные узлы.

Целью данной курсовой работы - разработка проекта для строительства 2-х этажного жилого дома из кирпича.

В ходе данной работы была дана характеристика района строительства, описана схема планировочной организации земельного участка,  приведены конструктивные и объёмно – планировочные решения здания, определена глубина заложения фундамента, произведён теплотехнический расчет, описано инженерное оборудование и отделка здания.


Проектируемое здание находится в городе Ростов-на-Дону, климат умеренно-континентальный с мягкой зимой и жарким летом.

Зона влажности – сухая

Температура воздуха наиболее холодных суток: -27°С.

Температура воздуха наиболее холодной пятидневки: -22°С.

Абсолютная минимальная температура воздуха: -33°С

Глубина промерзания грунта  100 мм.

Средняя относительная влажность воздуха наиболее холодного месяца: 85%

Количество осадков за ноябрь-март: 219 мм.

При разработке генплана было произведено правильное зонирование территории.

Участок, отведённый под строительство дома, имеет форму прямоугольника.

На участке, помимо проектируемого здания, предусмотрен гараж, по периметру участка посажены садовые деревья

Все постройки соединены системой пешеходных дорожек из асфальтного покрытия. Территория участка огорожена металлическим забором. Данные для построения розы ветров приведены в таблице 1. ТЭП здания приведены в таблице 2 и в графической части.

Расстояние от проектируемого здания до красной линии застройки 16,8 м.


Проектируемое жилое 2-х этажное здание имеет прямоугольную форму с размерами в осях 13 х 17 м. Высота первого и второго этажа 2,8 м., общая высота здания 10,1 м. По этажности - малоэтажное.


На первом этаже расположены следующие комнаты: тамбур, холл, жилая комната, бытовое помещение, гардероб, санузел и постирочная, кухня-столовая, гостиная, терраса. На втором: тамбур, детская, три спальни, санузел, игровая, гардероб. Связь между этажами осуществляется с помощью деревянной лестницы.


По конструктивному типу здание бескаркасное, с несущими поперечными внутренними и наружными стенами.

Со стороны главного фасада расположен центральный вход. Так же есть два запасных.

Санузлы  оборудованы вентиляционным коробом.

Во всех комнатах предусмотрены окна, обеспечивающие естественное освещение.

Фундамент выполнен из блоков ФБС, с вертикальной и горизонтальной гидроизоляцией битумной мастикой.

Для бетонирования отмостки и пола в техподполье, применить бетон В20 с щебнем фракции не более 20мм. Уплотнение производится поверхностным маятниковым вибратором.

Наружные и внутренние стены из кирпича глиняного обыкновенного (ГОСТ 530) на ц.п. растворе.

Согласно теплотехническому расчёту, толщину утеплителя будет равна 60 мм.

Перегородки гипсокартонные шириной 100 мм, по металлическому профилю шириной 75 мм, крепление профиля выполнить анкерами к балкам перекрытия. Между вертикальными профилями помещается изоляционный материал.

Перекрытия – деревянные балки сечением 250х150; 250х175 мм, шаг между балками 1000 мм. Подробный план раскладки балок предоставлен в графической части.

Крыша с чердаком, четырёх скатная с уклоном 23  и 25 градусов, материал кровли, шифер волной асбестовый, крепиться гвоздями кровельными, поверх обрешётки (50х50 мм.) с шагом 300мм. Стропила приняты сечением 150х50 мм. с шагом 800 мм. Мауэрлат сечением 150х150мм, к кирпичной кладке крепится при помощи анкеров.

Полы – в жилых комнатах ламинат, в кухне, санузлах, керамическая плитка.

Лестница – деревянная на косоурах, сечением 200х50 мм. Ширина ступени 300 мм, высота подступенка 157 мм.

Окна ПВХ – двухкамерный стеклопакет ГОСТ 30673-99.

Двери – наружная – деревянная ГОСТ 24698-81; внутренние – деревянные ГОСТ 6629-88.


Содержание пояснительной записки

Введение

Бланк задания

1. Исходные данные

2. Описание схемы планировочной организации земельного участка

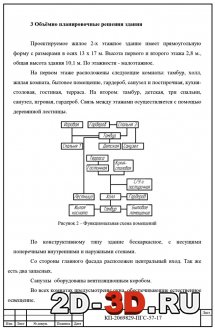

3. Объёмно планировочные решения здания

4. Конструктивное решение здания

5. Инженерное оборудование

6. Архитектурная отделка здания

Заключение

Список использованных источников

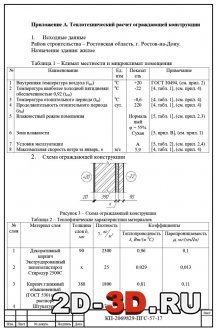

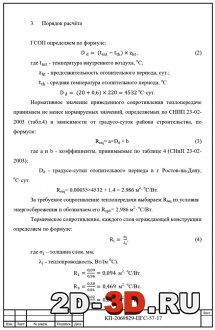

Приложение А. Теплотехнический расчет ограждающей конструкции


Скачать:


Объёмно планировочные решения зданияИсходные данные теплотехнического расчета, схема ограждающей конструкции, теплофизические характеристикиТеплотехнический расчет ограждающей конструкции
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 16 (2)
