Двухэтажный деревянный дом

3 250
Аким
27 марта 2017
  • 100

Формат файлов: Word, ArhiCad, pln, docx.

Двухэтажный деревянный дом

Рабочий проект

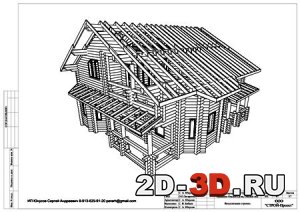

ДомВизуализация

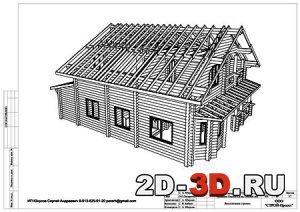

3d модель дома в ArhicadЛестница
Разрез дома Схема примыкания крыши

Проект в ArhiCAD и pdf

В составе чертежи и спецификации: cхема сопряжения брёвен, cхема сдавливания стены шпильками, металлические детали, установка домкрата, разрез по окну, разрез по двери, схема крепления уголка в проеме, план на отметке  0,000, план на отметке +3,300, визуализация, ведомость заполнения проёмов, развертка по стене (оси) 1, развертка по стене (оси) 2, 1/1, 5/1, развертка по стене (оси) К/1, развертка по стене (оси)4, развертка по стене (оси) 6, Э/4, Э/3, развертка по стене (оси) 7, развертка по стене (оси) Б, Е. развертка по стене (оси) В, Г. развертка по стене (оси) Д. развертка по стене (оси) Ж. развертка по стене (оси) Э/1,Э/2, Э/3, Э/4. развертка по стене (оси) 5, 5/2. развертка по стене (оси) Е, И. развертка по стене (оси) А, спецификация брёвен (11 шт), спецификация материалов к карте сборки сруба. общие данные (начало), общие данные (окончание), план на отметке 0,000., план на отметке, визуализация, разрез 1-1. Фасад 1-7. Фасад А-И.  Фасад 7-1.  Фасад И-А.  Схема расположения свай.  Схема расположения ростверков. Схема армирования ростверка, спецификация арматуры, спецификация материалов к нулевому циклу, схема расположения цоколя, варианты устройства монтажных карманов (К), сечение по фундаменту (Узел 1), сечение по фундаменту (Узел 2),  схема расположения перекрытий на отм. -0,250. Спецификация к схеме расположения перекрытий на отм. -0,250. Схема расположения перекрытий на отм. +3,070. Спецификация к схеме расположения перекрытий на отм. +3,О70, схема расположения перекрытий на отм. +5,850, спецификация элементов перекрытий и кровли, узел 3; узел 4. экспликация полов (начало), экспликация полов (окончание), план внутренней лестницы на отм. 0,000.

Настоящим проектом разработано строительство дома из бревна диаметром 240 мм на деревянных перекрытий по балкам. Проектируемое здание относится к объектам жилых зданий и сооружений. Здание относится к ІV степени огнестойкости. Проект генерального плана участка не разрабатывается. При проектировании не использовались топографические и проектные материалы. Средняя температура наиболее холодной пятидневки с обеспеченностью 0,92 іт, 5 = -37 ; Средняя месячная температура января ІШ, 1 = ›1 9 °С; Средняя суточная амплитуда температуры воздуха наиболее холодного месяца шт: 8,8 °С; Продолжительность отопительного периода для периода со средней суточной температурой воздуха не более 8 °С 2п. 3 = 221 сут: Средняя температура наружного воздуха для периода со средней суточной температурой воздуха не более 8“С 11,.. 8 1 -8.4 °С; Продолжительность отопительного периода со средней суточной температурой воздуха не более 10°С 2,... 10= 235 сут; Cредняя температура наружного воздуха для периода со средней суточной температурой воздуха не более
10°С гп. 10 = -7.4 °С; Максимальная из средних скоростей ветра по румбам за январь 1 = 5`1 м/с: Среднегодовая упругость водяного пара наружного воздуха Вы = 630 Па;


Тип проекта Рабочий Кол-во листов (чертежей)
Формат Word, ArhiCad, pln, docx.
