Жилой одноэтажный дом на 2 хозяина из газоблоков 204.8 кв. м

19 328
Max
8 октября 2012
  • 100

Формат файлов: pdf, dwg, AutoCAD, docx, word
Кол-во чертежей: 31
Теги: Освещение 200-400m Iz_blokov 1 этаж Рабочий проект
Категории: Проекты домов / Чертежи домов
Тип проекта Рабочий Кол-во листов (чертежей)
Формат pdf, dwg, AutoCAD, docx, word 22 (31)

 Рабочий проект дома из газобетонна 204,8 кв. м

Жилой дом на 2 хозяина в поселке Алтынды Мугалжарского района Актюбинской области

Стены выполнены из газоблоков «Экотон» (ГОСТ 21520-89) толщиной 400 мм на специальном клее. Наружные стены предусмотрены с утеплителем.

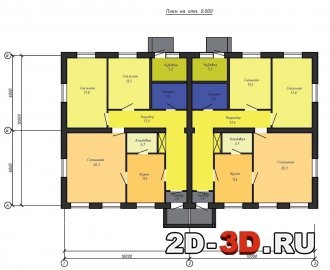

План дома с размерами Фасады дома

Узлы кровли схема чертёж  Схема фундаментов и спецификация



Технико-экономические показатели

Общая площадь - 204.8 кв. м

Площадь застройки - 267.6 кв. м

Строительный объем - 498.1 м3



Состав проекта

Раздел 1. Рабочие чертежи, 29 шт.

Раздел 2. Общая пояснительная записка.



Ведомость основных комплектов рабочих чертежейархитектурно-строительные решения, отопление и вентиляция, водоснабжение и канализация, электротехнические решения.


Стены выполнены из газоблоков «Экотон» (ГОСТ 21520-89) толщиной 400 мм на специальном клее. Наружные стены предусмотрены с утеплителем. В качестве утеплителя используется ISOVER (ГОСТ 4640-93) толщиной 50 мм. Облицовка – штукатурка (ГОСТ 28013-89) по сетке Рабица (ГОСТ 5636-80). Общая толщина стены 450 мм.

Проект разработан в соответствии с нормами и правилами, действующими на территории Республики Казахстан, и предусматривает мероприятия, обеспечивающие взрывобезопасность и пожаробезопасность при эксплуатации здания.

Здание имеет в плане прямоугольное очертание с размерами в осях 20?12 м.  Одноэтажное, бесподвальное. Высота этажа 3 м. Относительной отметке 0.000 соответствует уровень чистого пола первого этажа.

По конструктивной схеме здание бескаркасное, с несущими продольными стенами.

В качестве основания под фундаменты предусмотрена песчано-гравийная смесь (ГОСТ 23735-76) толщиной 100 мм.

Фундаменты – ленточные, из монолитной армированной подушки и бетонных блоков (ГОСТ 13579-78). Вертикальная гидроизоляция фундаментов - обмазка горячим битумом (ГОСТ 6617-76(2002)) за 2 раза,  горизонтальная гидроизоляция - из двух слоев рубероида (ГОСТ  10923-93) на отметке -0.030.

Стены выполнены из газоблоков «Экотон» (ГОСТ 21520-89) толщиной 400 мм на специальном клее. Наружные стены предусмотрены с утеплителем. В качестве утеплителя используется ISOVER (ГОСТ 4640-93) толщиной 50 мм. Облицовка – штукатурка (ГОСТ 28013-89) по сетке Рабица (ГОСТ 5636-80). Общая толщина стены 450 мм.

Внутренние стены и перегородки выполнены из газоблоков «Экотон» (ГОСТ 21520-89)  толщиной 400 мм, 200 мм и 100 мм соответственно.

На отметке +2.800 предусмотрен монолитный пояс.

Чердачное перекрытие выполнено по деревянным балкам (ГОСТ 4981-87). Утеплитель - минераловатные плиты (ГОСТ 4640-93) толщиной 150 мм.

Крыша чердачная 4-х скатная (конверт).

Кровля – металлочерепица.

Перемычки железобетонные (ГОСТ 948-84, Серия 1.038.1).

Заполнение оконных проемов в здании - пластиковые оконные блоки, с пакетом двойного остекления, индивидуального изготовления.

Заполнение дверных проемов в здании - деревянные дверные блоки (ГОСТ 6629-88 и ГОСТ 24698-81).

В проекте предусмотрены полы с бетонным, линолеумным покрытием, а также полы из керамической плитки в зависимости от назначения помещения.

Наружная отделка - улучшенная штукатурка (ГОСТ 28013-89) с последующим выравниванием шпатлевкой и окраской фасадными красками.

Цоколь оштукатурить цементно-песчаным раствором (ГОСТ 28013-89).

            Внутренняя отделка - улучшенная штукатурка (ГОСТ 28013-89) с последующим выравниванием шпатлевкой и окраской водоэмульсионным составом. В санузлах стены предусмотрены из керамической плитки (ГОСТ 6141-91). Потолок – гипсокартонный (ГОСТ 6266-97).

Вокруг здания устраивается бетонная отмостка шириной 1 м.





Список чертежей проекта:

Архитектурно-строительные решения:

  1. АС-1, 1а. Общие данные.

  2. АС-2. План на отм. 0.000. Экспликация помещений.

  3. АС-3. Разрез 1 - 1.Спецификация.

  4. АС-4. Фасады.

  5. АС-5. Фасады.

  6. АС-6. План полов и перемычек. Экспликация полов.

  7. АС-7. Ведомость перемычек. Спецификация.

  8. АС-8. План фундаментов.

  9. АС-9. Сечения фундаментов. Спецификация.

  10. АС-10. План балок перекрытия. Спецификация.

  11. АС-11. Балка Б-1. Спецификация.

  12. АС-12. План стропил. Разрез 1-1.

  13. АС-13. Спецификация.

  14. АС-14. Узлы кровли.

  15. АС-15. План кровли.

  16. АС-16. Крыльцо №1. Спецификация.

  17. АС-17. Крыльцо №2, №3. Спецификация.




Отопление и вентиляция:

  1. ОВ-1. Общие данные

  2. ОВ-2. План Т1 Т2.

  3. ОВ-3. Схема отопления Т1 Т2.

  4. ОВ-4. Фрагмент плана м1:50. Функциональная схема котла.

  5. Спецификация




Водоснабжение и канализация:

  1. ВК-1. Общие данные

  2. ВК-2. План В1.1 Т3.1 К1.1 В1.2 Т3.2 К1.2

  3. ВК-3. Схема В1.1 Т3.1 К1.1 В1.2 Т3.2 К1.2

  4. Спецификация




Электротехнические решения:

  1. ЭО-1. Общие данные

  2. ЭО-2. План сети электроосвещения на отм. 0.000

  3. Спецификация




Содержание ПЗ:

1. Общая часть

1.1. Основание для разработки проекта и исходные данные для проектирования

1.2. Описание участка строительства

1.2.1. Климатические условия района

1.2.2. Почвы и растительность

1.2.3. Инженерно-геологические условия

1.2.4. Гидрогеологические условия

2. Архитектурно-строительные решения

2.1. Генеральный план

2.2. Объемно-планировочные и конструктивные решения

3. Решения по инженерным сетям, системам и оборудованию

3.1. Отопление и вентиляция

3.1.1. Отопление

3.1.2. Вентиляция

3.2. Внутренний водопровод и канализация

3.2.1. Холодное водоснабжение

3.2.2. Горячее водоснабжение

3.2.3. Канализация

3.2.4. Внутреннее пожаротушение

3.3.   Электротехническая часть

3.3.1. Основные показатели электроснабжения

3.3.2. Электрическое освещение

3.3.3. Заземление

3.4. Пожарная сигнализация

4. Мероприятия по защите строительных конструкций, сетей и сооружений от коррозии

5. Мероприятия по ограничению шума

6. Противопожарные мероприятия

7. Мероприятия по технике безопасности и охране труда

8. Охрана окружающей среды



Чертежи выполнены в AutoCAD, dwg формат файлов.





Жилой дом на 2 хозяина проект  План на отметке 0

Чертежи узлов кровли  План сети электроосвещения

Схема В1, К1, T3  План отопления

Функциональная схема котла  Спецификация оборудования

ПЗ к проекту  Архитектурно-строительные решения Электротехническая часть

Как выбирать блоки

Плюсы и минусы домов из газобетона
Плюсы
Минусы
  • Стоимость дома ниже, чем кирпичного
  • Хорошая теплоизоляция, низкая теплопроводность
  • Хорошая паропроницаемость
  • Хорошая геометрия
  • Маленькая нагрузка на фундамент
  • Огнестойкость
  • Высокая скорость кладки
  • Удобство работы (хорошо пилится)
  • Экологичность (в составе цемент, известь, песок, вода)
  • Долговечность
  • Морозоустойчивость

  • Хрупкий
  • Слабо держит крепёж (чтобы повесить тяжелые предметы нужно использовать специальные дюбеля)
  • Умеренное влагопоглащение
