Индивидуальный жилой дом с мансардой 90 кв. м

2 958
rihhansu
28 ноября 2019
  • 0

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 4
Теги: 50-100m Iz_blokov
Категории: Чертежи проекты / Чертежи домов
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 16 (4)

Индивидуальный жилой дом с мансардой

Курсовой проект


Задание

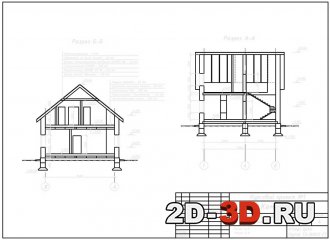

Фасад 1-6, фасад Ж-А, узел 1, узел 2Разрез А-А, разрез Б-Б


Список чертежей: схема раскладки плит фундамента, схема раскладки плит перекрытия, план 1-го этажа на отметке 0,000, план мансардного этажа на отметке +3.495, разрез А-А, разрез Б-Б, фасад 1-6, фасад Ж-А, узел 1, узел 2.

В результате курсового проекта было запроектировано жилое здание – одноэтажный коттедж с мансардой. В данной работе были подобраны конструкции кровли, полов, состав стены, выполнены теплотехнический расчет наружного стенового ограждения и покрытия с учетом климатических особенностей данной местности, расчет глубины заложения фундамента.

Конструктивная система здания – бескаркасная, с продольными и поперечными несущими стенами из шлакоблока.

Здание представляет собой схему с неполным каркасом. На первом этаже расположены: гостиная, кухня-столовая, холл, тамбур, санузел. На втором этаже здания расположены: спальни, холл, санузел, кладовая.


Характеристики

Запроектированное здание – отдельно стоящее, с мансардой, без подвала.
Общая площадь помещений – 90 м2.
Несущие стены из шлакоблока, перегородки из ГКЛ.
Проектируемое здание – одноэтажный коттедж с мансардой.
Исходной является внутренняя планировка здания.
Расчетная зимняя температура воздуха -390 C.
Расчётная температура внутреннего воздуха здания +210 C.
Средняя температура наружного воздуха –80 C.
Продолжительность отопительного периода, 227 сут.
Грунт основания – суглинки.
Габаритные размеры – 8700*8400 мм.

Содержание пояснительной записки

Введение

1. Ведомость рабочих чертежей основного комплекта

2. Объемно планировочное решение

3. Конструктивное решение

4. Расчетная часть

5. Ведомость перемычек

6. Спецификация железобетонных конструкций

7. Спецификация перемычек

8. Спецификация на заполнение дверных проемов

9. Спецификация на заполнение оконных проемов

Заключение

Библиографический список


Скачать:


План 1-го этажа на отметке 0,000, план мансардного этажа на отметке +3.495Схема раскладки плит фундамента, схема раскладки плит перекрытия

Спецификация железобетонных конструкций Теплотехнический расчет покрытия Ведомость перемычек

Фундамент
Основанием служит суглинки с уровнем грунтовых вод на отметке -3 м.
Принимаем ленточный фундамент, собранный из фундаментных плит и блоков. Фундамент под несущие стены - сборный ленточный из бетонных фундаментных блоков по ГОСТ 13579-78 с установленными под них железобетонными плитами для ленточных фундаментов по ГОСТ 13580-85.
Блоки кладутся с перевязкой швов. Для защиты стен от грунтовых вод по обрезу фундамента и по вертикальным поверхностям блоков устраиваем гидроизоляцию – обмазку горячим битумом за два раза. Для защиты основания и фундамента от увлажнения поверхностными водами по всему периметру с наружной стороны устраиваем водонепроницаемою отмостку длиной 600 мм с уклоном от здания 3%.

Стены
Здание выполнено с несущими наружными и внутренними стенами.
Наружные стены – слоистые. Несущий слой толщиной 400 мм запроектирован из шлакоблока. В качестве утеплителя используются плиты пенополистирола. Толщина наружных стен 400 мм. Внутренняя отделка – штукатурка. Внутренние несущие стены выполнены из шлакоблока.
Перегородки выполнены из ГКЛ по металлическому каркасу толщиной 200 мм.

Перекрытие
Плиты междуэтажных перекрытий приняты типовые, сборные железобетонные с круглыми пустотами, высотой 220 мм. Опирание плит на кирпичные стены составляет 120 мм. Расстояние между плитами заделывается цементным раствором.

Покрытие
Плиты покрытий также приняты типовые, сборные железобетонные с круглыми пустотами, высотой 220 мм. Опирание плит на кирпичные стены составляет 120 мм. Расстояние между плитами заделывается цементным раствором.

Лестница
Внутри жилого дома располагается лестница с поворотом на 180 градусов с поворотными ступенями в изолированной лестничной клетке. Размеры ступеней 337×223 мм (проступь × подступенок). Ширина марша 700 мм, уклон 31,1.

Окна
Оконные блоки запроектированы со стеклопакетами из ПВХ по индивидуальному заказу.

Двери
Двери между помещениями приняты деревянные однопольные по индивидуальному заказу. Наружные двери – по индивидуальному заказу.

Перемычки
В проектируемом здании используется 5 типов брусковых перемычек марки ПБ различной высоты и длины. Перемычки в зависимости от характера стены – несущая или самонесущая – имеют различные сечения.

Кровля
Кровля двускатная из металлочерепицы по обрешетке.

Полы
Полы приняты двух типов: с покрытием из дубового паркета, керамической плитки.
