Solidworks - программа для твёрдотельного моделирования

46 991
Max
3 декабря 2007
  • 60

Отличительными особенностями САПР SolidWorks являются:

- твердотельное и поверхностное параметрическое моделирование;

- полная ассоциативность между деталями, сборками и чертежами;

- богатый интерфейс импорта/экспорта геометрии;

- экспресс-анализ прочности деталей и кинематики механизмов;

- специальные средства по работе с большими сборками;

- высокая функциональность;

- гибкость и масштабируемость;

- 100% соблюдение требований ЕСКД при оформлении чертежей;

- русскоязычный пользовательский интерфейс и документация.



Деталь


Процесс построения 3D модели основывается на создании объемных геометрических элементов и выполнения различных операций между ними. Подобно конструктору "LEGO" модель набирается из стандартных элементов (блоков) и может быть отредактирована путём добавления (удаления) этих элементов, либо - путём изменения характерных параметров блоков. 3D модель несёт в себе наиболее полное описание физических свойств объекта (объем, масса, моменты инерции) и даёт проектанту возможность работы в виртуальном 3D пространстве, что позволяет на самом высоком уровне приблизить компьютерную модель к облику будущего изделия, исключая этап макетирования.
Разработчики SolidWorks большое внимание уделяют работе с комплексными сборками, количество компонентов которых может составлять десятки и сотни тысяч единиц. Безусловно, для работы с такими моделями требуется использовать специальные методики управления отдельными деталями и узлами сборки, рационально распоряжаться ресурсами процессора и оперативной памяти. Для этого в SolidWorks существует специальный режим, который так и называется "Режим работы с большими сборками". Этот режим позволяет оптимально распределить программные и аппаратные ресурсы, экономя, таким образом, время загрузки и перестроения сборки. Лучшим доказательством работоспособности "Режим работы с большими сборками" являются работы наших заказчиков, которые в течение последних двух лет создают крупные проекты, состоящие из 10 - 100 тысяч компонентов.

В базовую конфигурацию SolidWorks, входит модуль экспресс-анализа прочности - COSMOSXpress. COSMOSXpress является "облегчённой" версией пакета COSMOSWorks, и предназначен, в первую очередь, для инженеров-проектировщиков, не обладающих глубокими познаниями в теории конечно-элементного анализа. Тем не менее, COSMOSXpress позволяет проектировщику определить, где расположены концентраторы напряжений, оценить "перетяжелённые" элементы конструкции, из которых может быть удалён избыточный материал с целью снижения веса и, соответственно, стоимости будущего изделия.

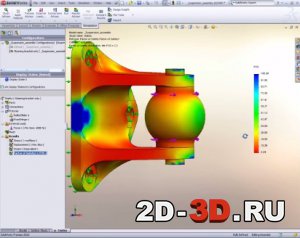

Расчет на прочность в SolidWorks


Процесс конструирования в SolidWorks не заканчивается на разработке объемных деталей и сборок. Программа позволяет автоматически создавать чертежи по заданной 3D модели, исключая ошибки проектанта, неизбежно возникающие при начертании проекций изделия вручную. SolidWorks поддерживает чертёжные стандарты GOST, ANSI, ISO, DIN, JIS, GB и BSI. Чертежи SolidWorks обладают двунаправленной ассоциативностью с 3D моделями, благодаря чему размеры модели всегда соответствуют размерам на чертеже. В SolidWorks имеется бесплатный модуль - eDrawings, с помощью которого можно создавать, просматривать и выводить на печать электронные чертежи SolidWorks. Благодаря встроенной программе просмотра чертежи eDrawings можно сразу же открыть для просмотра без использования каких-либо заранее установленных на компьютере CAD-систем или других средств просмотра. Очень удобным и наглядным средством, позволяющим понять конструкцию изделия, изображённого на чертеже, является возможность анимировать чертёж и посмотреть, как соотносятся между собой чертежные виды.


Твердотельное и поверхностное параметрическое моделирование:

- двунаправленная ассоциативность модели и чертежа; управление моделью и поиск элементов с помощью дерева конструирования Feature Manager; возможность создания нескольких исполнений изделия в едином файле модели;

- многотельные детали; создание массивов элементов - круговых и линейных, управляемых таблицами и эскизами;

- моделирование поверхностей: обрезка, удлинение и сшивка, преобразование замкнутого объема поверхностей в твердое тело; вырезы и добавление материала с использованием поверхностей;

- создание вспомогательных плоскостей, осей, координатных систем, кривых, эскизов, 3D-сплайнов;

- использование технологий Windows: контекстные меню, cut-and-paste, drag-and-drop.

Проектирование деталей:

- единая библиотека физических свойств материалов, текстур и штриховок;

- моделирование на основе объемных элементов; управление историей построения модели; ручное и автоматическое образмеривание; динамичное внесение изменений в режиме реального времени;

- моделирование пространственных трубопроводов и каналов с спользованием 3-х мерных эскизов;

- использование библиотек стандартных элементов; автоматическая генерация отверстий с цековкой, зенковкой, резьбовых и т.п.

Проектирование сборок :

- работа в контексте сборки; проектирование "снизу вверх", "сверху вниз";

- " взаимное определение положения деталей в составе сборки, автосопряжения (SmartMates), автокрепежи (SmartFasteners);

- специальный режим для работы с большими сборками (десятки / сотни тысяч компонентов); легковесные сборки и подсборки;

- круговые, линейные и производные массивы компонентов, вырезы и отверстия как элементы сборки;

- объединение деталей сборки в одну, сварка в сборке;

- возможность контекстной подмены компонентов, реструктуризация сборок (формирование и роспуск подсборок).

Проектирование изделий с учетом специфики изготовления:

- Листовой материал - получение разверток, в том числе для цилиндрических, конических и линейчатых листовых деталей моделирование "от детали к развертке" и "от развертки к детали" автоматическое добавление вырезов для снятия напряжений в острых углах пополняемые библиотеки стандартных выштамповок и вырезов в листовых деталях настраиваемые таблицы гибов;

- Пресс-формы и штампы - анализ уклонов; формирование линий и поверхностей разъема; автоматическая генерация матрицы и пуансона; задание изотропной и анизотропной усадки при проектировании литьевых и пресс-форм;

- Сварные конструкции - проектирование рамных или ферменных конструкций по произвольному набору плоских или трехмерных эскизов в файле детали; использование специфических конструкционных элементов: разделка под сварку, концевые заглушки, косынки и элементы сварочного шва.

Экспресс-анализ прочности деталей и кинематики механизмов:

Определение напряжений, деформаций, расчет коэффициента запаса прочности (COSMOSXpress) имитация работы механизмов, поиск взаимопроникновений и анализ коллизий между звеньями; контактные взаимодействия, гравитация, пружины, кулачки.

Оформление чертежей:

- автоматическое создание чертежных видов по 3D модели: разрезы, сечения (простые, ступенчатые и развернутые), местные виды, изометрия; шаблоны чертежей с предопределенными чертежными видами;

- полная поддержка требований ЕСКД; допуски и посадки из встроенной базы данных;

- создание многолистовых чертежей, перенос и копирование видов с листа на лист; легковесные чертежи;

- автоматическое отображение размеров модели, простановка справочных размеров и прочей информации (шероховатость, допуски отклонения форм, базы);

- настройка на стандарты предприятия с использованием блоков, форматок, надписей; автоматическое заполнение основной надписи и спецификации (наименование, обозначение, материал и т.д.)

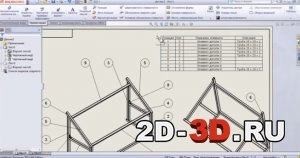

Пример отображения сварных рам в SolidWorks



Трансляция данных:

- более 20 встроенных трансляторов (IGES, VDAFS, STEP, Parasolid, ACIS, STL, VRML, DXF, DWG, Pro/ENGINEER, CADKEY, Uni-graphics, Solid Edge, Inventor, AutoCAD, Mechanical Desktop, Adobe PDF и т.д.);

- редактирование и автоматическая сшивка импортированных поверхностей;

- специальные возможности для пользователей AutoCAD (модуль XchangeWorks), импорт и экспорт чертежей из AutoCAD с сохранением цвета, шрифтов и слоев.

Интерфейс прикладного программирования:

- запись и воспроизведение макросов;

- встроенный редактор проектов Visual Basic for Applications;

- написание пользовательских программ на Visual Basic, Visual C++ и других объектно-ориентированных языках.

Просмотр и печать:
- бесплатный просмотровщик SolidWorks Viewer;
- создание автономно просматриваемых чертежей и моделей eDrawings.
