Что такое 3D сканер?
3D сканер – это устройство, которое анализирует физический объект и, отталкиваясь от полученной информации, создает его 3D образ. Отсканированные модели далее могут обрабатываться средствами САПР, после чего используются для технологических и инженерных разработок. Для создания 3D-модели используются 3D-принтер и 3D-монитор.



В создании 3D-сканера участвовали сразу несколько технологий, различных между собой. Объекты, подвергающиеся оцифровке,  также имеют некоторые ограничения. Трудности могут возникнуть с зеркальными, блестящими или прозрачными поверхностями. Стоит напомнить, что трехмерные данные важны и в других сферах деятельности. Например, его используют в развлекательной индустрии: при создании видеоигр, фильмов, рисунков. 3D-технологии находят свое применение в ортопедической области и протезировании, при разработке промышленного дизайна, реверс-инжиниринге, создании прототипов, а также в осмотре и документальной отчетности исторических объектов или иных культурных артефактов.
3D сканер – это устройство, которое анализирует физический объект и, отталкиваясь от полученной информации, создает его 3D образ.
Область функциональных возможностей 3D-сканера
Во время работы 3D-сканер создает множество точек согласно геометрическим пропорциям сканируемого объекта. В дальнейшем эти точки воссоздают форму предмета, то есть реконструируют его на монитор. Если имеются сведения о расцветках, то они определяют и цвет будущей цифровой поверхности.
3D-сканер можно сравнить с обычной камерой: поле зрения у них конусообразного типа, а информация может быть получена только с тех поверхностей, которые были не затемнены. Различия между этими приборами все же существенные. Камера передает только изображение и цвет предмета, а сканер, более тщательно исследуя объект, выдает «картинку» с точным расстоянием каждой точки до поверхности. Это позволяет видеть изображение сразу в трех плоскостях.
Для полноценного моделирования предмета одного сканирования, как правило, недостаточно. Требуется сразу несколько таких операций. Сканирование объекта с разных направлений необходимо для получения более полной информации о его сторонах.  Все отсканированные данные накладываются на общую систему координат, где происходит «привязка» и выравнивание изображения. Вся процедура моделирования называется 3D конвейером.
Для четкого сканирования объекта и сканирования его форм существует несколько технологий. По классификации 3D-сканеры делятся на два типа: контактные сканеры и бесконтактные. Последние, в свою очередь, делятся еще на два вида – пассивные и активные.

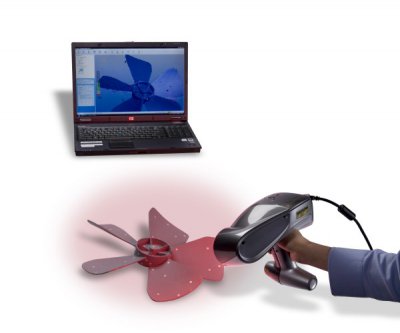

Во время работы 3D-сканер создает множество точек согласно геометрическим пропорциям сканируемого объекта. В дальнейшем эти точки воссоздают форму предмета, то есть реконструируют его на монитор.
Контактные 3D-сканеры
Сканеры этого вида изучают объект напрямую – через физическое взаимодействие. В момент исследования предмет находится на специальной поверочной плите, отполированной и отшлифованной до нужной шероховатости поверхности. Если вещь несимметричная или не может лежать ровно на одном месте, ее удерживают специальные зажимы (тиски).
Различают три формы механизма 3D-сканера:
  1. Каретка, оснащенная измерительной рукой, которая четко зафиксирована в перпендикулярном направлении. Исследование по всем осям происходит в тот момент, когда рука двигается вдоль каретки. Этот вариант идеально подходит для изучения плоских или обычных выпуклых поверхностей.
  2. Прибор, оснащенный высокоточным угловым датчиком и зафиксированными составляющими. Конец измерительной руки расположен так, что способен воспроизводить сложнейшие математические вычисления. Данный механизм оптимален для сканирования внутреннего пространства объекта или иных его углублений, имеющих небольшое входное отверстие.
  3. Единовременное использование двух вышеуказанных механизма. К примеру, манипулятор совмещают с кареткой, что позволяет собирать информацию с крупных объектов, имеющих несколько внутренних отсеков или, перекрывающих друг друга, плоскости.

Координатно-измерительные машины являются сверхточными и широко применяются на различных производствах.

Координатно-измерительная машина – яркий пример 3D-сканера контактного типа. Они являются сверхточными и широко применяются на различных производствах. К существенному минусу машины можно отнести необходимость обязательного соприкосновения с изучаемым объектом. Велика вероятность повреждения предмета или его деформации. Этот пункт очень важен, тем более, если происходит сканирование хрупкого или исторического объекта.
Еще один недостаток КИМ – это ее медлительность. Перемещение руки по установленной цели может происходить очень долго. В то время, как современные оптические модели, могут работать гораздо быстрее.
К этой группе можно также отнести ручные измерительные приборы, которые часто используются для 3D-моделирования анимационных фильмов.
Бесконтактные активные 3D-сканеры
Для работы активного сканера используются либо обычный свет, либо определенный вид излучения. Именно через проходящее излучение или отражение света, объект подвергается цифровому исследованию. Случается применение рентгеновских лучей или ультразвука.

Бесконтактные активные 3D-сканеры

Триангуляционные сканеры
Эти приборы используют для зондирования объекта лазерный луч. Сканер посылает луч на предмет, а отдельно зафиксированная камера заносит данные о расположении указанной точки. По мере движения лазера по поверхности, поле зрения камеры фиксирует точку в разных местах. Триангуляционными их назвали потому, что лазерный излучатель, конечная точка и сама камера, совместно образуют треугольник.

Принцип работы триангуляционных сканеров

Времяпролетные 3D-сканеры
Это активный вид сканера, который для исследования объекта использует лазерный луч. В его основе лежит времяпролетный дальномер. Именно он определяет расстояние до поверхности, рассчитывая время, за которое лазер пролетел туда и обратно. В этом случае лазерный луч используется, как световой импульс, время отражения которого и измеряется при помощи детектора. Скорость света, как известно, величина постоянная, поэтому, зная, за какое время луч совершает пролет туда-обратно, можно без труда вычислить расстояние от сканера до поверхности изучаемого предмета.
Времяпролетные 3D-приборы сканирования за одну секунду способны измерить до 100 000 точек.
Применение 3D-сканеров
Технологию 3D-сканирования простой не назовешь. Но, несмотря на это, этот с каждым годом она все активней развивается. Причин для этого масса, но можно выделить самые весомые.
В первую очередь, такое оборудование необходимо всем промышленным предприятиям для более дешевых и быстрых разработок продукции.

Технология 3D-сканирования с каждым годом она все активней развивается. Такое оборудование необходимо промышленным предприятиям для более дешевых и быстрых разработок продукции.

Сетевые маркетинговые технологии и огромные возможности интернета таковы, что товар нуждается в грамотной рекламе. 3D-сканер необходим именно для моделирования рекламируемой продукции и создания каталогов.
Реалистичными копиями реально существующих предметов пользуются сейчас во многих сферах деятельности: медицине, кино, фэйшн-индустрии.
Производство 3D-сканеров давно перестало быть чем-то из ряда фантастики. Сейчас их производят тысячи компаний: как акулы индустрии, так и дебютанты данного рынка. Поколение 3D-сканеров способно положительным образом повлиять на индустрии в целом. тем боле, что свою нишу здесь найдут, как крупные производства, так и инженеры одиночки.
