IronCAD - это профессиональная система для 2-х мерного проектирования и 3-х мерного твердотельного моделирования самого последнего поколения. Представляет собой полнофункциональный инструмент для разработчиков, которые хотят эффективно использовать рабочее время. Пакет использует прогрессивные методы (Drag and Drop и метод прямого моделирования), что делает процессы проектирования и моделирования логически понятными и простыми в освоение.
IronCAD - это альтернативное решение имеющимся параметрическим САПР, на сегодня является достойным конкурентам таким системам, как SolidWorks, T-Flex, Pro/E, КОМПАС 3D, набирая быстрый ход распространения и приобретая своих поклонников и в России.
Основные особенности системы:
ПРОИЗВОДИТЕЛЬНОСТЬ
Одной из ключевых особенностей IronCAD является то, что система дает возможность моделировать различные типы деталей в одном пространстве, удовлетворяя потребности и задачи проектировщика в одном месте. Каждый тип детали обладает уникальным поведением в интересах различных аспектов проектирования следующим образом:
Инновационный режим проектирования (Innovative Part Design) - Инновационный режим позволяет создавать детали с историей операций , без жестких ограничений. Хотя детали хранят историю построений, система позволяет динамически менять порядок операций в дереве без эффекта инверсии правил зависимости и ограничений операций.
SmartUpdate (Умное Обновление) технология в пределах Инновационного режима. Помогает разумно управлять операциями в истории, предоставляя предсказуемый результат, когда изменения были осуществлены пользователем. Инновационный метод также обеспечивает высокий уровень гибкости, позволяя пользователю получать доступ к геометрическим элементам не обращая внимания на порядок их построения.
Пользователь способен напрямую редактировать геометрию независимо от операций построения. Эта возможность позволяет напрямую работать с импортированной геометрией, также просто, как с деталью в дереве операций. В отличии от других систем прямого редактирования, IRONCAD сохраняет изменения геометрии, которые были произведены не прямым редактированием, являясь единственной системой действительно поддерживающей смешанное окружение.
Структурированный режим проектирования (Structured Part Design) - это режим, основанный на сохранении истории построения с сохранением строгой зависимости порядка создания операций. Этот режим проектирования позволяет определить строгую последовательность в конструкции. В процессе проектирования, пользователь может "вернуться" на любую стадию проектирования, для редактирования операции, созданной на этом этапе. После этого изменения, идущие следом операции будут обновлены в соответствии, с проделанными изменениями над операцией.
Структурированный режиме проектирования поддерживает мощную возможность создания многотельных деталей.
В дополнении в этом режиме пользователь может применять методы прямого редактирования или же перенести деталь в Инновационный режим для более гибкого проектирование не зависящего от порядка операций.
Drag and Drop - использование основных элементов из предварительно созданных каталогов, позволяет создавать модели значительно быстрее, чем при стандартном подходе создания эскиза и последующей манипуляциями с ним.
Единое рабочее пространство - IronCAD является уникальной системой, так как он не требует разделение сборок и деталей на отдельные файлы, вместо этого ему необходим только один файл, в котором могут находится совместно и сборки, и отдельные детали. Такая возможность позволяет безболезненно переключаться между проектированием отдельных деталей и сборок. Что позволяет объединять детали в сборки без создания сопряжения между ними.
Каталоги - Каталоги позволяют быстро добавлять в модель такие элементы, как Intellishape, детали, сборки, текстуры, анимации и многие другие, использую классический в Windows метод Drag and Drop. Пользователь может использовать каталоги как хранилище; место, где он может сохранять предварительно созданные элементы/детали/сборки. Каждый пользователь имеет возможность создавать свои собственные каталоги "на лету".
ГИБКОСТЬ
Импорт/Экспорт - IronCAD поддерживает различные форматы файлов, что позволяет обмениваться сеточной и твердотельной геометрией со всеми ведущими системами. Кроме того, помимо простого импорта CAD данных из других систем, как статическую геометрию, IronCAD может использовать и изменять импортированные данные, как если бы они были созданы в нем.
Два ядра - IronCAD основан одновременно на двух ядрах (ACIS и Parasolid), позволяя пользователю переключаться между ними.
DFM - Direct Face Modeling. Прямое моделирование позволяет изменять модель, не влияя на существующую историю построения или даже в ее отсутствии. Прямое моделирование (DFM) очень эффективно, когда работаешь с импортированной геометрией, которая не содержит историю построений.
ПРОСТОТА ИСПОЛЬЗОВАНИЯ
Ручки - IronCAD первым применил динамические Ручки в проектировании. Ручки используются в эскизах, операциях, деталях и сборках. Они применяются для позиционирования, изменения размера, масштабирования, поворота и привязке к чему угодно. Ручки совместно с SmartSnap (умные привязки) создают быстрый, точный и удобный в использование инструмент.
Умные Привязки (SmartSnap) - это механизм динамических привязок в 3D пространстве, который обеспечивает точное позиционирование и выравнивание. Что позволяет пользователю видеть какую грань, ребро, вершину или центральную точку он выбирает для активной команды. SmartSnap в сочетании с методом drag and drop и ручками создает наиболее продуктивный инструмент на сегодняшний день.
TriBall - Запатентованный TriBall, это интуитивный многоцелевой инструмент, позволяющий позиционировать или копировать любые объекты перемещением, вращением, отражением. Доступ к этому многообразию операций осуществляется через единственный графический интерфейс, что делает этот инструмент высоко функциональным, но в тоже время легким в использование.
ВИЗУАЛИЗАЦИЯ

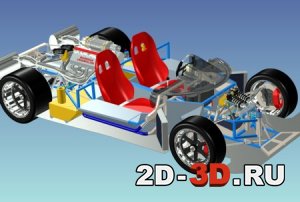

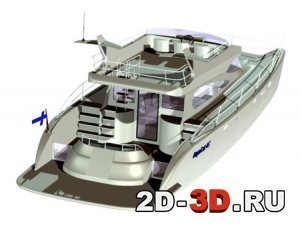

Визуализация (Рендеринг) - Интеграция мощной, высококачественной технологии визуализации в ядро программного обеспечения, позволяет создавать фотореалистичные изображения.
Анимация - Деталям и сборкам в IronCAD может быть назначена анимация движения, вращения и другого, для создания динамических сцен. Анимация сохраняется в GIF или AVI файлы для дальнейшего совместного использования или презентации.
ГЕНЕРАЦИЯ ЧЕРТЕЖЕЙ
Полная ассоциация - В IronCAD существует возможность создавать из 3D моделей ассоциативные чертежи. Изменения, сделанные в модели, автоматически применяются к чертежу и наоборот.
Стоит отметить, что начиная с версии IRONCAD 2009 NEXT GENERATION произошел качественной скачок в чертежной части. Появился новый инструмент для 2D проектирование - CAXA, который представляет собой качественную копию AutoCAD, обладая аналогичными показателями по возможностям. Знакомый интерфейс и режим взаимодействия пользователя с системой, являются приятным дополнением, людям, знакомым AutoCAD.
