Кран подвесной КП-0,5 грузоподъемностью 500 кг

4 199
Аким
27 июня 2016
  • 100

Формат файлов: AutoCAD, Компас, Word, dwg, cdw, doc
Кол-во чертежей: 8
Категории: Чертежи подвесных кранов / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Компас, Word, dwg, cdw, doc 44 (8)



Проектирование крана подвесного КП-0,5

Курсовой проект


общий видмеханизм подъема грузаЧертеж талимеханизм передвижениякинематическая схемасхема полиспаста

Скачать:


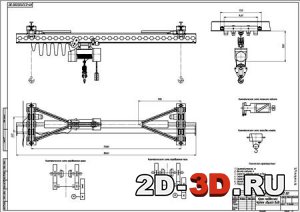

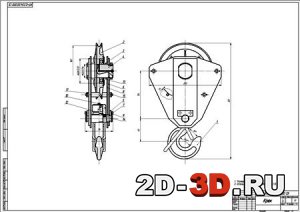

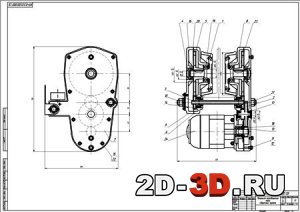

Список чертежей: кран подвесной общий вид, механизм подъема груза, механизм передвижения тали, спецификации.



Расчёт механизма подъёма.
Исходные данные:
грузоподъёмность Q=0,5 т
скорость подъёма груза Vгр=19 м/мин
скорость передвижения крана Vкр=28 м/мин
скорость передвижения тали VT=19 м/мин
пролёт L=17 м
группа режима работы крана А6
высота подъёма груза Н=21 м


СОДЕРЖАНИЕ РПЗ:


Введение

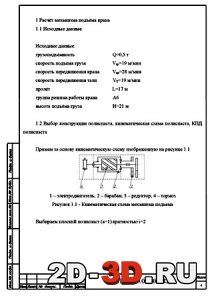

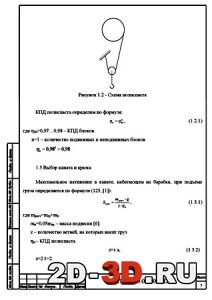

1 Расчет механизма подъема крана

2 Расчет механизма передвижения тали

3 Расчет механизма передвижения крана

4 Расчёт металлоконструкции крана

5 Смазка узлов и деталей крана

6 Техника безопасности

Заключение

Список литературы
