Кран подвесной г/п 6.3 т

3 856
rihhansu
1 июня 2015
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, docx
Кол-во чертежей: 4
Кран подвесной г/п 6.3 т
Курсовой проект

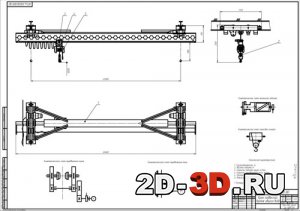

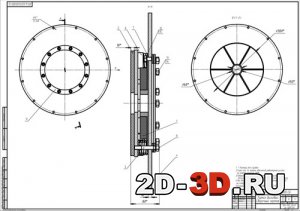

Кран подвесной (чертеж общего вида)Тормоз дисковый

Механизм передвижения талиМеханизм подъема груза тали

Расчёт механизма передвижения кранаТраверсаРасчёт барабана



Список чертежей: кран подвесной (чертеж общего вида), механизм передвижения тали, механизм подъема груза тали, тормоз дисковый, спецификации.

В данном курсовом проекте был разработан кран подвесной грузоподъемностью 6.3 т. Произведены расчеты механизмов крана, подобраны двигатели, редуктора, тормоза механизма подъема,  а так же даны рекомендации по технике безопасности при работе с краном и условия смазки узлов. Проверочные расчёты показали, что спроектированный кран отвечает всем требованиям стандартов и способен выполнять необходимые технологические операции.

Техническая характеристика:
1.Грузоподъемность, т 6,3
2.Высота подъема, м 12
3.Скорость подъема груза, м/мин 19
4. Скорость передвижения тали, м/мин 17
4.Пролет моста, м 22,5
5.Режим работы А5

Содержание пояснительной записки
Введение
1.Расчет механизма подъема крана
1.1. Исходные данные
1.2. Выбор каната и крюка
1.3. Расчет диаметра барабана и блоков, определение данных барабана
1.4. Выбор двигателя
1.5. Выбор параметров зубчатого зацепления
1.6. Расчет закрытых зубчатых передач
1.6.1. Проверка расчетных контактных напряжений
1.6.2. Проверка расчетных напряжений изгиба
1.7. Расчет тормозного момента. Выбор тормоза, проверочный расчет тормоза
1.8.Расчет грузоупорного тормоза
1.9. расчет крепления каната к барабану
1.10. Расчет оси барабана
1.11. Выбор подшипников оси барабана
1.12. Проверочный расчет крюковой подвески
1.12.1. Упорный подшипник
1.12.2. Расчет траверсы крюка
1.12.3. Расчет подшипников блоков
2. Расчет механизма передвижения тали
2.1. Выбор колес
2.2. Сопротивление передвижения тали
2.3. Расчет мощности двигателя
2.4. Проверка электродвигателя на время разгона
2.5 Проверка запаса сцепления с опорной поверхностью при разгоне
3. Расчет механизма передвижения крана
3.1. Определение статических нагрузок на ходовые колеса крана
3.2. Сопротивление передвижению крана
3.3. Выбор электродвигателя
3.4.Выбор параметров зубчатого зацепления
3.5. Выбор тормоза
3.6. Проверка элетродвигателя на время разгона
3.7.Проверка запаса сцепления с опорной поверхностью при разгоне
4. Расчет металлоконструкции крана
5 Смазка узлов и деталей крана
6. Техника безопасности
Заключение
Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 43 (4)
