Тележка мостового крана грузоподъемностью 4 т

1 138
Max
25 октября 2019
  • 0

Формат файлов: .cdw .spw, Компас-3D, .docx, Word
Кол-во чертежей: 3

Тележка мостового электрического крана


Тележка мостового электрического крана 4 т. Чертёж барабана лебедки

Исходные данные

Механизм: тележка мостового электрического крана.

Грузоподъемность Q = 4 т.

Высота подъема HП = 11 м

Скорость подъема VП = 11 м/мин

Скорость передвижения тележки VТ  = 41 м/мин

Режим работы крана - 2М. Ток переменный. Все зубчатые передачи помещены в закрытые корпуса.


Список чертежей со спецификациями:

сборочный чертеж тележки мостового крана;

механизм передвижения;

сборочный чертеж барабана.


Содержание проекта

1 Введение

2 Исходные данные

2.1 Предварительные расчеты механизмов

2.2 Механизм подъема груза

2.1.1 Выбор крюковой подвески

2.1.2 Определение кратности полиспаста

2.1.3 Выбор каната

2.1.4 Установка верхних блоков

2.1.5 Установка барабана

2.1.6 Выбор электродвигателя

2.1.7 Выбор передачи

2.1.8 Выбор соединительных муфт

2.1.9 Выбор тормоза

2.2 Механизм передвижения

2.2.1 Выбор кинематической схемы

2.2.2 Определение статической нагрузки на колеса

2.2.3 Выбор колес

2.2.4 Определение сопротивления движению тележки

2.2.5 Выбор электродвигателя

2.2.6 Выбор передачи

2.2.7 Выбор тормоза

2.2.8 Выбор соединительных муфт

3 Проверочные расчеты механизмов подъема и передвижения

3.1 Проверка надежности пуска двигателя механизма подъема

3.2 Проверка электродвигателя механизма передвижения тележки на время разгона

3.3 Проверка механизма передвижения на отсутствие буксования

3.4 Проверка ходовых колес на контактные напряжения обода и рельса

4 Компонование механизмов на тележке

4.1 Предварительная компоновка механизмов на раме тележки

4.2 Определение весов и координат центров тяжестей

4.3 Определение нагрузки на ходовые колеса

5 Заключение

6 Библиографический список

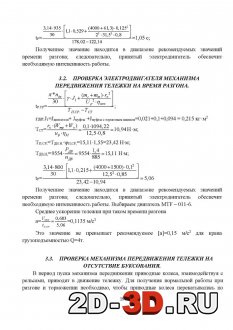

Проверка механизма на отсутствие буксования  Проверка надежности пуска двигателя  Проверка оси барабана на изгиб

Выбор соединительных муфт  Спецификация к чертежу  Выбор тормоза крана


В ходе данного курсового проекта была спроектирована тележка электрического мостового крана.

Ее характеристики:

- грузоподъемность Q = 4 т;

- скорость подъема груза VП = 11 м/мин;

- скорость передвижения тележки VТ = 41 м/мин;

- максимальная высота подъема груза HП = 11 м;

- группа режима работы – 2М;

- ток переменный.


Проект выполнен в соответствии с заданием. Расхождение  скоростей подъема груза и передвижения тележки по сравнению с номинальными не превышает допустимых 15%.


Курсовой проект содержит в себе элементы эскизного и технического проектирования, а также разработки рабочей документации. Методика выполнения технического проекта освоена при разработке чертежей сложных сборочных единиц, выполнении проверочных расчетов, технического описания машины, определения ее важнейших технико-экономических показателей.


Сборочный чертеж решает еще одну важную задачу: он является основой для разработки более мелких сборочных единиц и деталей. Поэтому на сборочном чертеже присутствуют в качестве справочных размеры и другая необходимая информация.


Распределение графической части следующее: сборочный чертеж тележки мостового крана – 1 лист; механизм передвижения – 1 лист; сборочный чертеж барабана – 1 лист.


Раздел с дополнительными чертежами тележек мостового крана.

Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw .spw, Компас-3D, .docx, Word 32
