Электрический мостовой кран грузоподъемностью 12 т
Чертежи расчёты
Курсовой проект

 Кран мостовой (главный вид)

Тележка мостового крана Механизм передвижения тележки

Список чертежей:
  1. Кран мостовой (главный вид)
  2. Тележка мостового крана
  3. Механизм передвижения тележки
  4. Спецификации
В данной работе рассчитан и спроектирован мостовой кран, рассчитаны параметры всех механизмов, а также металлоконструкция моста.
Как показали проектные и расчетные данные, выбранные узлы и механизмы отвечают правилам и нормам Росгортехнадзора и обеспечивают выполнение основных положений технического задания.
Конструкция механизмов спроектированы с учетом специфики эксплуатации механизма и требований, предъявляемых к прочности, надежности и долговечности данных изделий.
Мост крана состоит из двух пространственно жестких балок, соединенных по концам пролета с концевыми балками, в которых установлены ходовые колеса. Крановая тележка перемещается по рельсам, уложенным по верхним полостям коробчатых балок.
Спроектированный мостовой кран отвечает необходимым критериям работоспособности и обеспечивает выполнение требований технического задания.

Техническая характеристика
  • Грузоподъемность: 12 т
  • Высота подъема: 15 м
  • Группа режима работы: средний
  • Продолжительность включения ПВ=25%
  • Скорость: подъема груза - 0,2 м/с, передвижения тележки - 0,5 м/с, передвижения крана - 1,66 м/с
  • Механизм передвижения крана: электродвигатель - МТF-512-6, мощность - 55 кВт, частота вращения - 1000 мин-1
  • Редуктор Ц2 400: передаточное число - 20, тормоз - ТКТ-200, тормозной момент - 238 Н*м.

Содержание пояснительной записки
Введение
1. Расчет мостового крана
1.1 Выбор каната
1.2 Определение размеров барабана
1.3 Выбор двигателя
1.4 Выбор редуктора
1.5 Выбор муфты
1.6 Выбор тормоза
2. Проверка
2.1 Проверка стенок барабана
2.2 Проверка стенок барабана
2.3 Проверка тормоза по ускорению
3. Расчет металлоконструкции моста
Заключение
Список литературы

Спецификация (кран мостовой) График нагружения механизмаВыбор каната

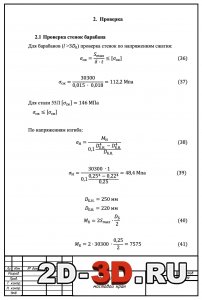

Проверка стенок барабана Расчет металлоконструкции моста

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 19 (3)
