Чертежи тележки мостового электрического крана грузоподъемностью 4 т. расчеты

2 481
rihhansu
15 ноября 2019
  • 0

Формат файлов: Компас, Word, cdw, spw, docx
Кол-во чертежей: 3
Теги: Мостовой 4 т Тележка
Категории: Чертежи мостовых кранов / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, spw, docx 36 (3)

Тележка мостового электрического крана грузоподъемностью 4 т

Курсовой проект

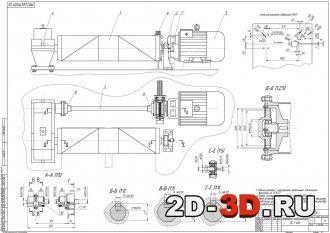

Тележка мостового крана Лебедка подъемная

Список чертежей: тележка мостового крана, лебедка подъемная, приводная колесная установка, спецификация.

Курсовой проект содержит в себе элементы эскизного и технического проектирования, а также разработки рабочей документации.

В данном курсовом проекте выполнены сборочные чертежи тележки, ее сборочной единицы – подъемной лебедки, и сборочный чертеж приводной колесной установки. Выполнены проектные и проверочные расчеты механизмов подъема, передвижения и проводной колесной установки, также были найдены компоновочные решения размещения узлов на тележке. Выполнены расчеты сборочных единиц.


Содержание пояснительной записки

1. Введение
2. Выбор элементов и предварительные расчеты
2.1. Механизм подъема
2.1.1. Выбор крюковой подвески и расчет ее элементов
2.1.2. Выбор каната
2.1.3. Выбор барабана и блоков
2.1.4. Подбор двигателя
2.1.5. Выбор передачи
2.1.6. Выбор муфт
2.1.7. Выбор тормоза
2.2. Механизм передвижения тележки
2.2.1. Выбор колес
2.2.2. Определение сопротивлений передвижению тележек
2.2.3. Расчет и выбор электродвигателя механизма передвижения тележки
2.2.4. Выбор передачи
2.2.5. Выбор тормоза
2.1.6. Выбор муфт
3. Проверочные расчеты
3.1. Проверка надежности пуска двигателя механизма подъема
3.2. Проверка эл/двигателя механизма передвижения тележки на время разгона
3.3. Проверка механизма передвижения тележки на отсутствие буксования
3.4. Проверка ходовых колес по контактным напряжениям обода и рельса
4. Компонование механизмов на тележке
5. Расчет буферного устройства
6. Проектирование приводной колесной установки
6.1. Расчет шпоночного соединения
6.2. Расчет шлицевого соединения
6.3. Расчет муфт
6.4. Уточненный расчет вала
Заключение
Библиографический список
Приводная колесная установка


 Спецификация Проверка надежности пуска двигателя механизма подъема Схема компоновки механизмов на тележке
