Мостовой кран г/п 7,5 т

3 909
rihhansu
18 декабря 2015
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, docx
Кол-во чертежей: 4
Категории: Чертежи мостовых кранов / Краны
Мостовой кран г/п 7,5 т
Курсовой проект

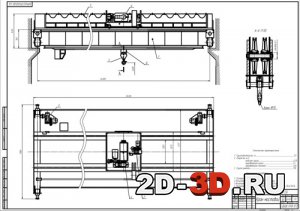

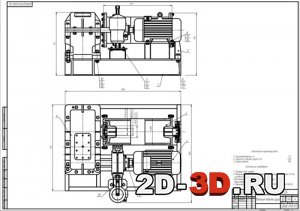

Кран мостовойМеханизм подъема груза

Колесо ходовоеКинематические схемы

Выбор крюка и расчет гайки крюка и выбор подшипника под гайку крюкаРасчет траверсыВыбор кинематической схемы и ходового колеса



Список чертежей: кран мостовой, механизм подъема груза, колесо ходовое, кинематические схемы, спецификации.

В ходе данного курсового проектирования были рассчитаны основные механизмы крана, был сделан выбор на основе этих расчетов нормализованных и стандартные сборочных единицы, их рациональная компоновка.
Все механизмы удовлетворяют требованиям надежности, удобствам монтажа и демонтажа, обслуживанию, безопасности. Все расчеты выполнены с соблюдением требований Ростехнадзора России.

Техническая характеристика:
Грузоподъемность, т 7,5
Скорость м/с:
- подъема груза 0,35
- передвижения крана 1,3
- передвижения тележки 1,55
Группа режима M6

Содержание пояснительной записки
Введение
1. Расчёт механизма подъёма груза
1.1 Выбор схемы полиспаста
1.2 Определение тягового усилия полиспаста в канате
1.3 Выбор гибкого элемента (каната)
1.4 Определение основных размеров барабана
1.5 Проверка барабана на прочность
1.6 Расчёт крепления каната на барабане
1.7 Расчёт грузовой подвески
1.7.1 Выбор подшипника блока по коэффициенту динамической работоспособности
1.7.2 Расчёт оси блока
1.7.3 Выбор крюка и расчёт гайки крюка
1.7.4 Выбор подшипника под гайку крюка
1.7.5 Расчет траверсы
1.7.6 Расчет щеки
1.6 Определение мощности и выбор электродвигателя
1.6.1 Проверка двигателя по пусковому моменту
1.7 Выбор редуктора
1.8 Выбор муфты зубчатой с тормозным шкивом
1.9 Выбор тормоза
2. Механизм передвижения самоходной тележки
2.1 Выбор кинематической схемы
2.2 Выбор ходового колеса
2.3 Определение сил сопротивления
2.4 Определение мощности и выбор электродвигателя
2.4.1 Проверка двигателя по пусковому моменту
2.5 Проверка механизма передвижения по коэффициенту запаса сцепления
2.6 Выбор стандартных элементов
2.6.1 Выбор редуктора
 2.6.2 Выбор муфты
2.6.3 Выбор тормоза
Вывод
Библиографический список
Приложение

Дополнительный чертёж мостового крана.
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 32 (4)
