Самоходный кран с башенным оборудованием грузоподъёмностью 8 тонн

2 828
Max
9 декабря 2018
  • 0

Формат файлов: cdw, Компас-3D, docx, Word
Кол-во чертежей: 3
Категории: Краны / Башенные краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word 18 (3)

Башенный кран грузоподъемностью 8 тонн

Курсовой проект

Чертёж самоходного крана с башенным оборудованием грузоподъёмностью 8 тонн

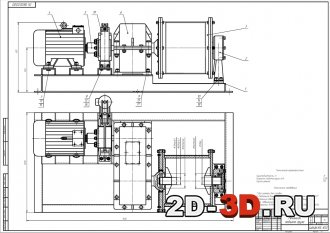

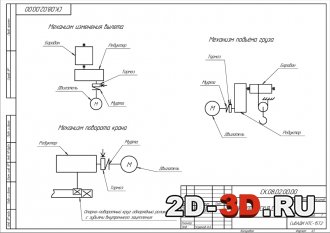

Кинематические схемы механизма вылета, поворота и подъёма  Чертёж механизма подъёма груза

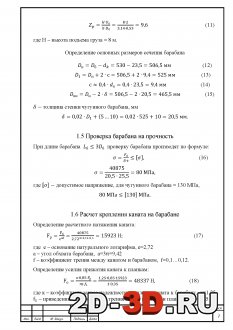

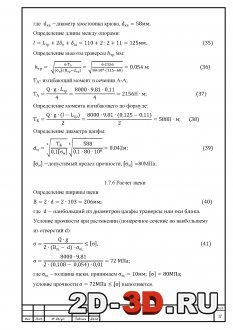

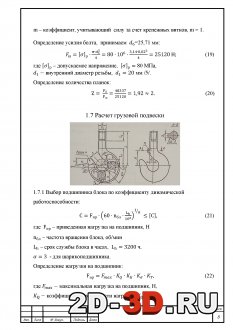

Расчет крепления каната на барабане  Расчет грузовой подвески  Описание самоходного крана


Чертежи в формате Компас-3D: кран вид общий, механизм подъема груза, кинематические схемы, спецификации.
Грузоподъёмность башенного крана 8 тонн

Скорость подъёма груза у крана 0,28 м/с

Группа режима М7


Содержание проекта:

Введение

1. Расчёт механизмов подъёма груза

1.1 Выбор схемы полиспаста

1.2 Определение тягового усилия полиспаста в канате

1.3 Выбор гибкого элемента (каната)

1.4 Определение основных размеров барабана

1.5 Проверка барабана на прочность

1.6 Расчёт крепления каната на барабане

1.7 Расчёт грузовой подвески

1.7.1 Выбор подшипника блока по коэффициенту динамической работоспособности

1.7.2 Расчёт оси блока

1.7.3 Выбор крюка и расчёт гайки крюка

1.7.4 Выбор подшипника под гайку крюка

1.7.5 Расчёт траверсы

1.7.6 Расчёт щеки

1.8 Определение мощности и выбор электродвигателя

1.8.1 Проверка двигателя по пусковому моменту

1.9 Выбор редуктора

1.10 Выбор муфты

1.11 Выбор тормоза

Вывод

Библиографический список


В ходе данного курсового проектирования были рассчитаны основные механизмы самоходного крана с башенным механизмом, был сделан выбор на основе этих расчетов нормализованных и стандартные сборочных единицы, их рациональная компоновка. Все механизмы удовлетворяют требованиям надежности, удобствам монтажа и демонтажа, обслуживанию, безопасности. Все расчеты выполнены с соблюдением требований Ростехнадзора России.


Дополнительные чертежи   башенных кранов с расчётами

Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word 18 (3)
