Мостовой кран г/п 24 т.

6 710
rihhansu
5 марта 2014
  • 0

Формат файлов: AutoCAD, dwg
Теги: Мостовой 24 т
Категории: Чертежи мостовых кранов / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 22 (3)
Мостовой кран  24 т
Курсовой проект

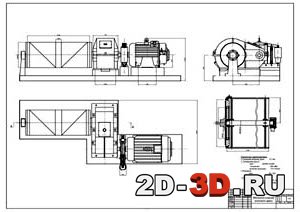

Механизм подъема мостового кранаМеханизм передвижения

Расчет механизма передвижения тележкиРасчет механизма подъемаРасчет оси барабана

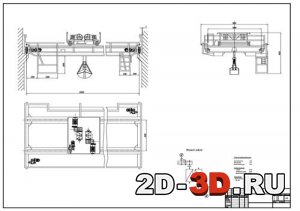

Список чертежей: кран мостовой, механизм передвижения мостового крана, механизм подъема мостового крана.

Техническая характеристика крана:

Грузоподъемность 24 т
Длина пролета 45 м
Высота подъема груза 30 м
Скорости механизмов:
подъема 0,7 м/с
передвижения крана 0,4 м/с
передвижения тележки 0,5 м/с
Режим работы:
Весьма тяжелый ПВ=64%
Грузозахватный орган –Грейфер

Содержание пояснительной записки
Расчет механизма подъема
Расчет механизма передвижения тележки
Расчет тормоза
Расчет механизма передвижения моста
Расчет тормоза
Список использованной литературы


Мостовой кран чертежи.
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 22 (3)
