Двухбалочный мостовой кран г/п 20 т.

7 388
Аким
25 декабря 2016
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 4
Теги: Мостовой 20 т
Категории: Чертежи мостовых кранов / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 51 (4)

 Проектирование и расчет двухбалочного мостового крана.

Курсовой проект.


Мостовой кран чертеж

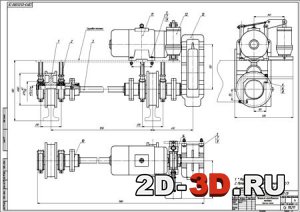

механизм передвижениямеханизм подъема

спецификациякран мостовой магнитныйкран гидравлический

однобалочный крансхема барабанашпиндельный конечный выключатель





 Список чертежей: Чертеж крана мостового, механизм подъема груза, механизм передвижения крана, спецификации.


В курсовой работе представлена конструкция мостового крана, для производства погрузо-разгрузочных, монтажных и других работ в цехах ремонтных и производственных предприятий.
Цель работы – проектирование мостового крана.
В процессе работы проведен анализ существующих конструкций, механизмов и приборов безопасности были произведены основные расчеты мостового крана.
Проведен расчет и разработаны чертежи мостового крана. Основные конструктивные и технико-экономические показатели: грузоподъемность - 20 т, пролет - 20 м, скорость подъема груза - 0,13 м/сек, скорость передвижения тележки - 0,6 м/сек, режим работы крана - 3К.
Разработаны мероприятия по охране труда.




СОДЕРЖАНИЕ РПЗ:

Реферат

Введение

1. Обзор литературных и патентных источников

2. Расчеты механизмов крана

2.1. Расчет подъема груза

2.2. Расчет передвижения тележки

3. Устройства безопасности

4. Мероприятия по технике безопасности

Выводы

Список использованной литературы


Дополнительные чертежи мостовых балочных кранов.
