Тех. процесс изготовления детали «Вал» 40Х13
Курсовой проект с расчетами в Word и чертежами в формате .cdw Компас-3D
Проект можно скачать БЕСПЛАТНО без вип-доступа!

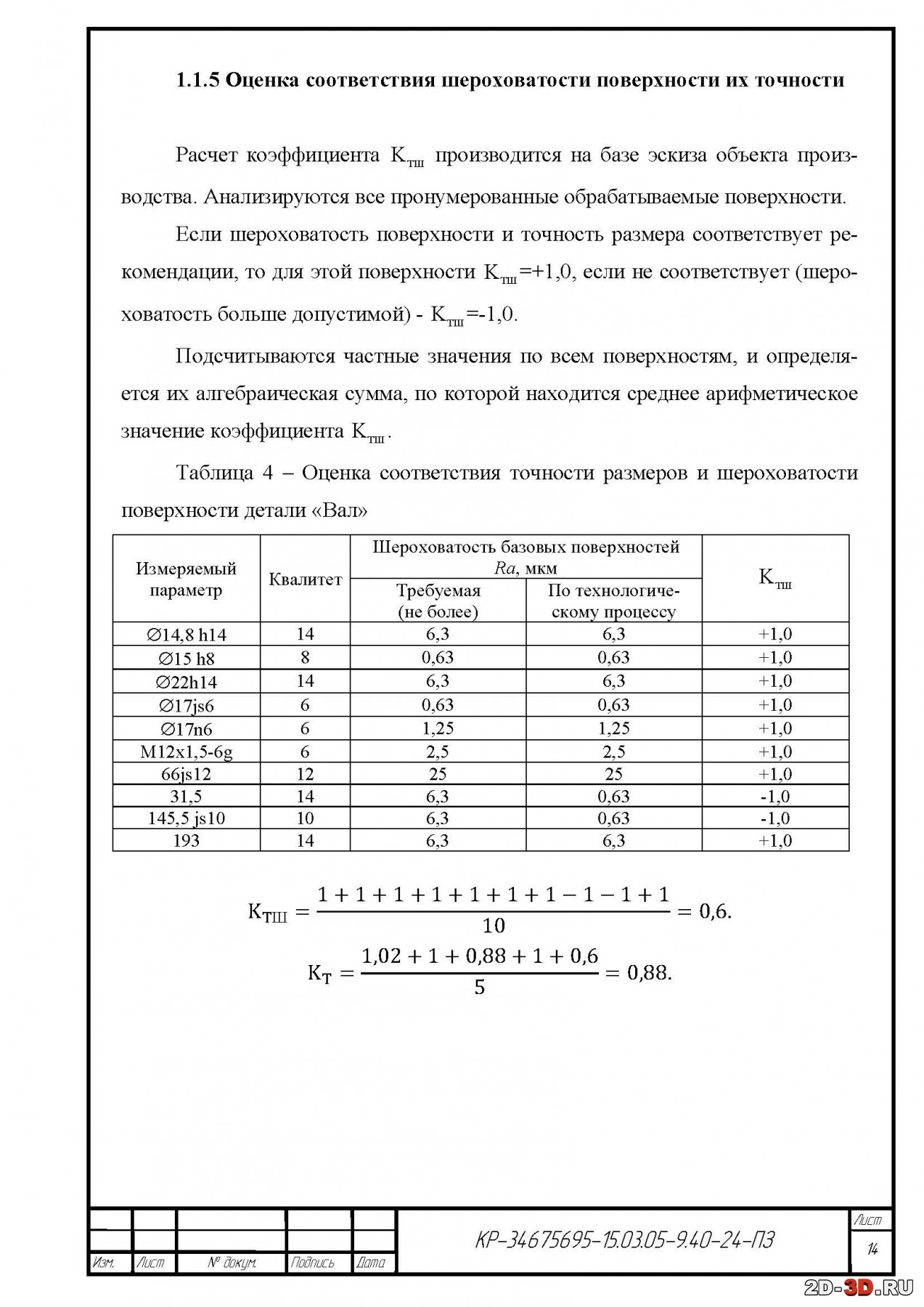

Данная работа посвящена разработке технологического процесса изготовления детали «Вал». Выполнен анализ материала, определен способ получения заготовки, разработан чертеж заготовки детали. Выбран режущий и измерительный инструмент. С использованием метода РАМОП найдены припуски на обработку. Для двух операций технологического процесса рассчитаны припуски на обработку и нормы времени.
В итоге выполнения курсового проекта было проанализировано служебное назначение и условия работы детали в узле; произведен выбор заготовки и обоснован метод и способ ее изготовления; выбраны технологические базы; разработан и обоснован технологический маршрут обработки; разработана операционная технология обработки детали; произведен рас-чет припусков на механическую обработку; произведен расчет режимов резания на обрабатываемые поверхности; разработаны эскизы технологических наладок на операции.
В процессе выполнения курсового проекта разработана технологическая документация.
Выбор станков, инструментов, средств измерения и технологического оснащения показал, что для изготовления были применены: универсальное металлорежущее оборудование, полностью стандартные режущие и измерительные инструменты. Из чего следует, что технологический процесс разработан по оптимальному варианту.
В проекте были выполнены пояснительная записка и чертежи в .cdw Компас-3D.

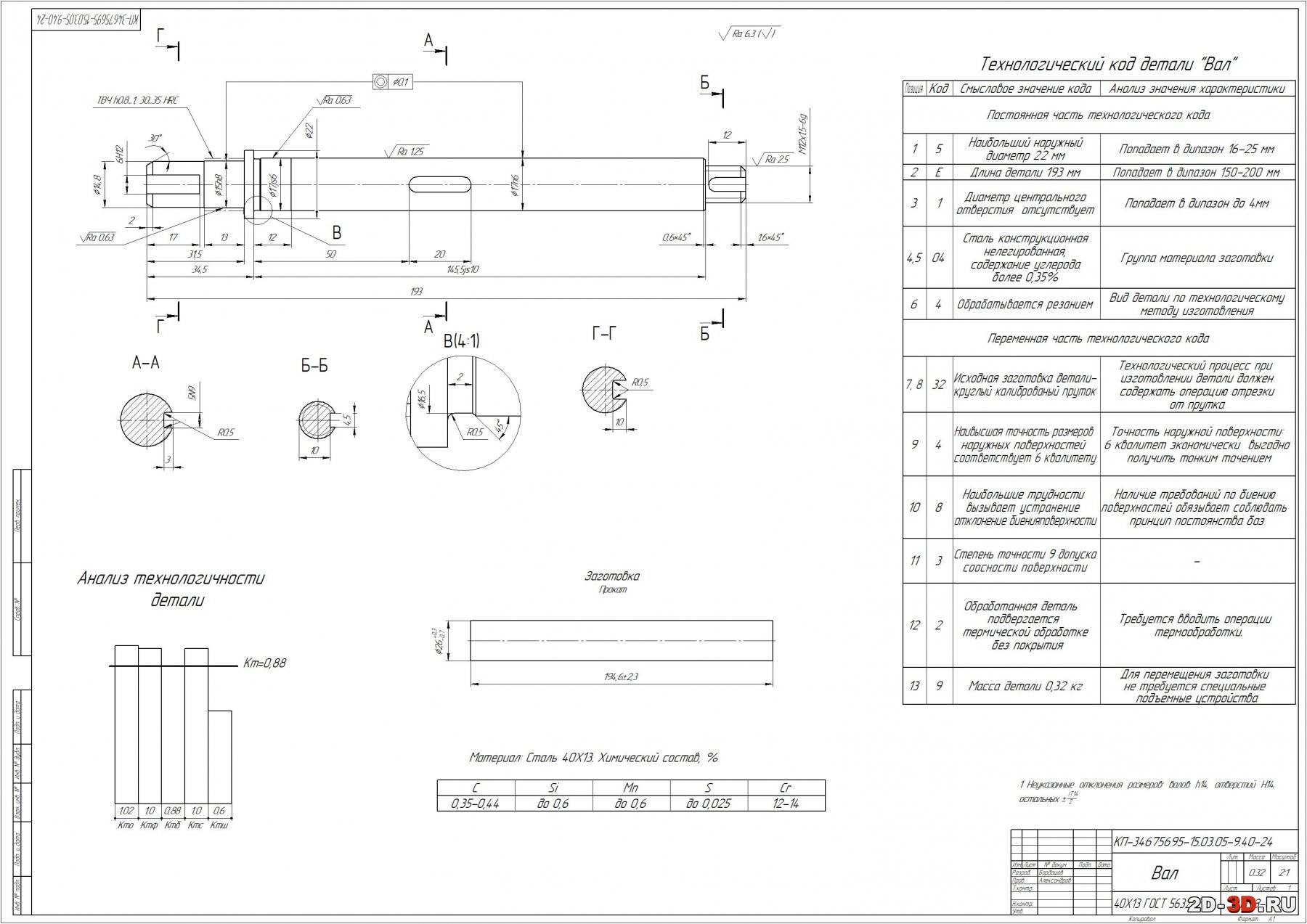

Список чертежей:1. Вал. Исходный чертеж

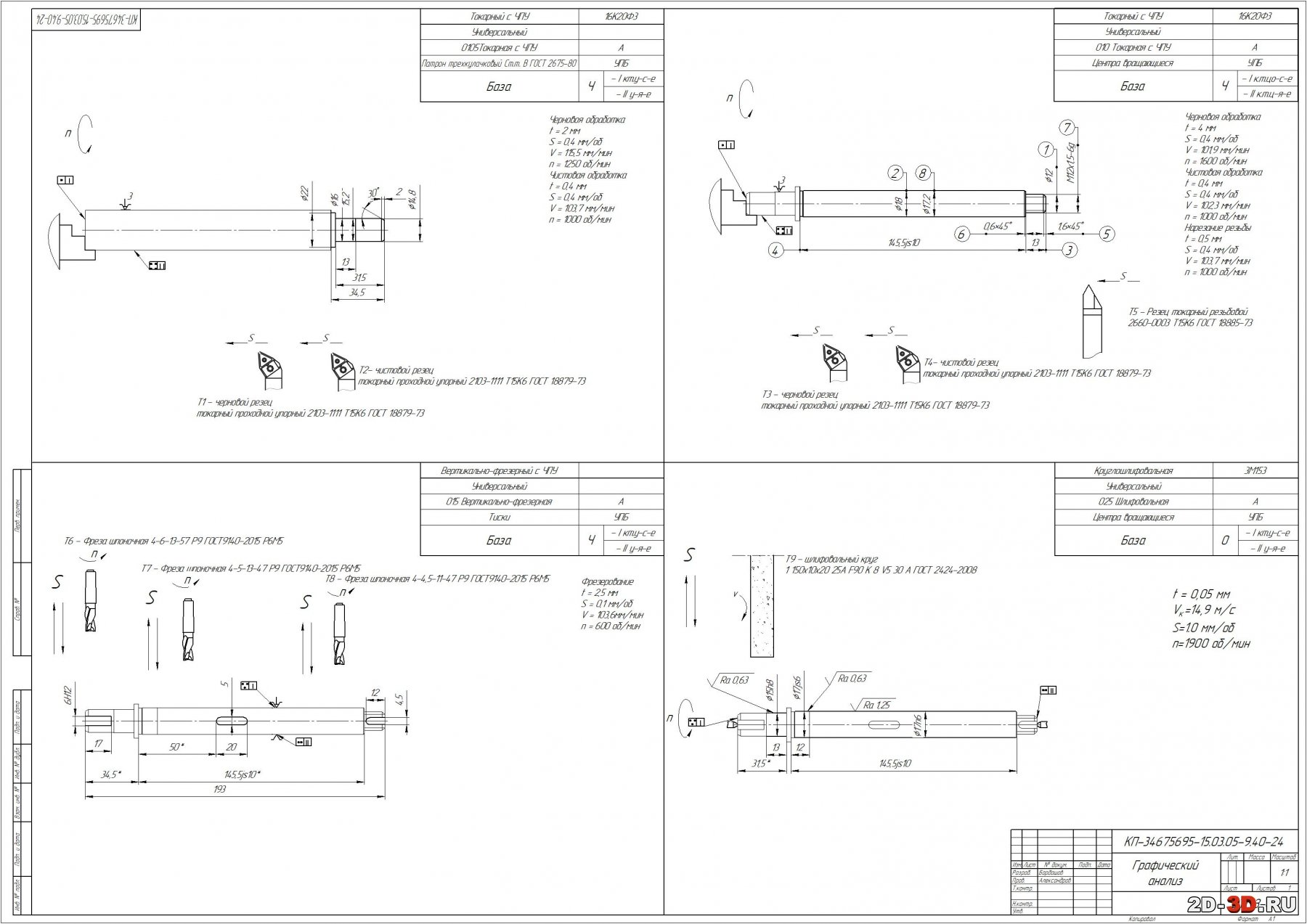

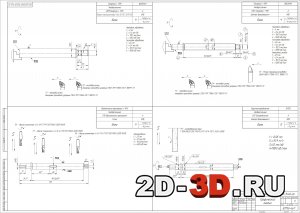

2. Графический анализ

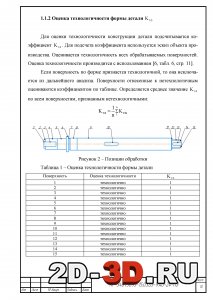

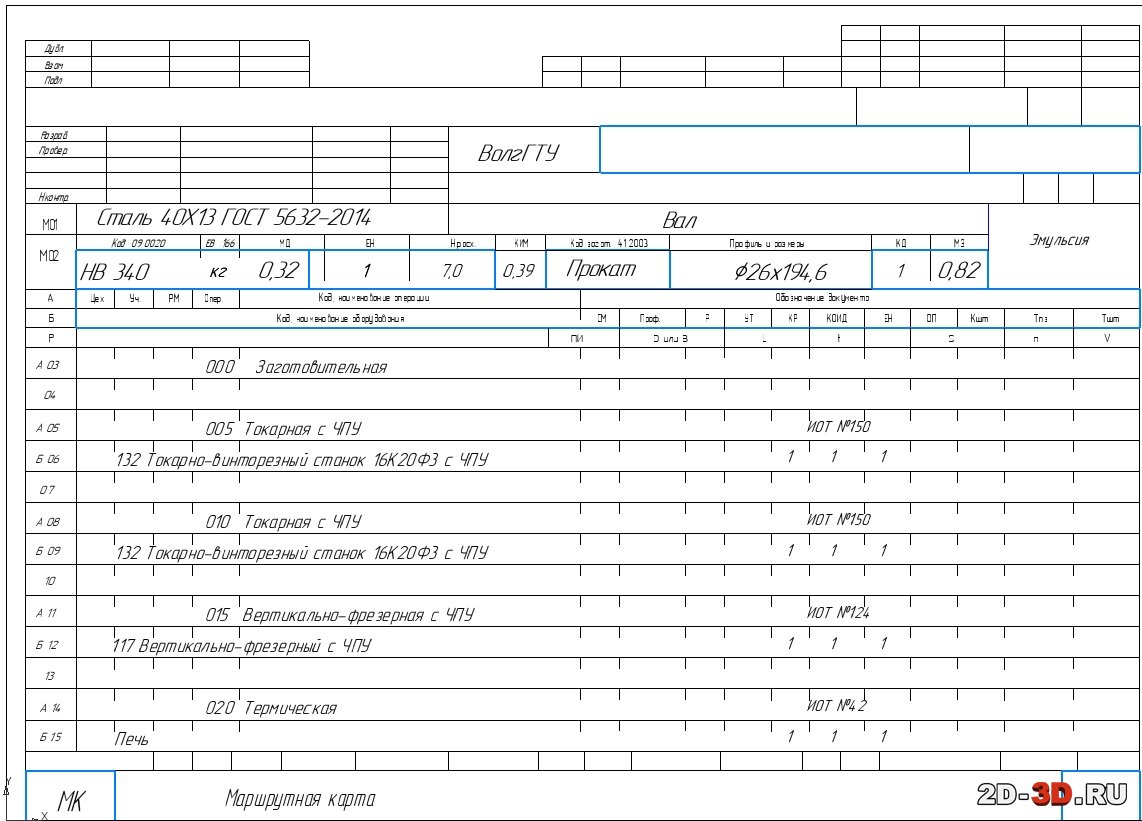

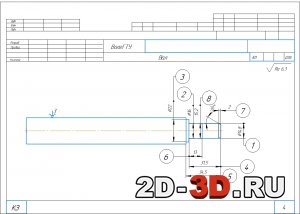

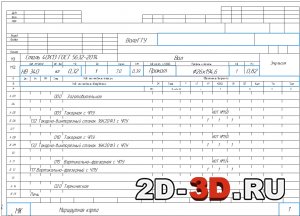

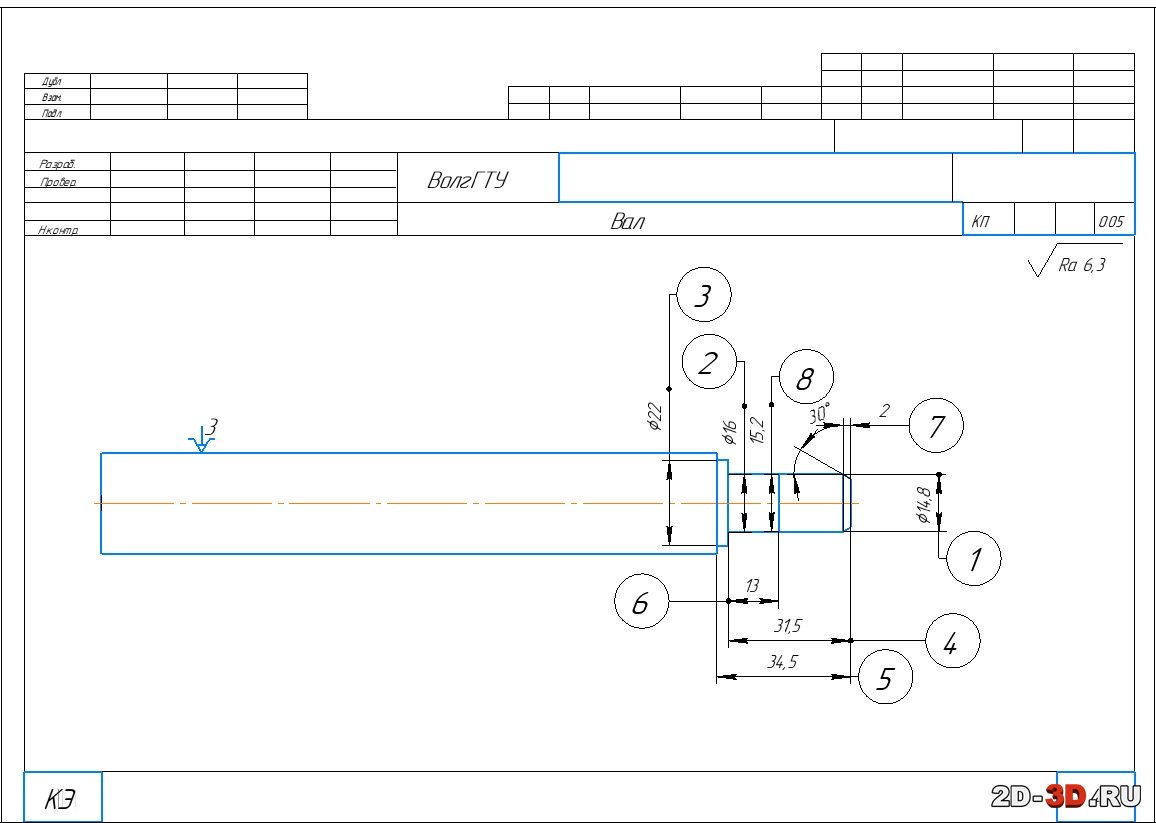

3. Технологические карты
Содержание расчетно-пояснительной записки:Введение

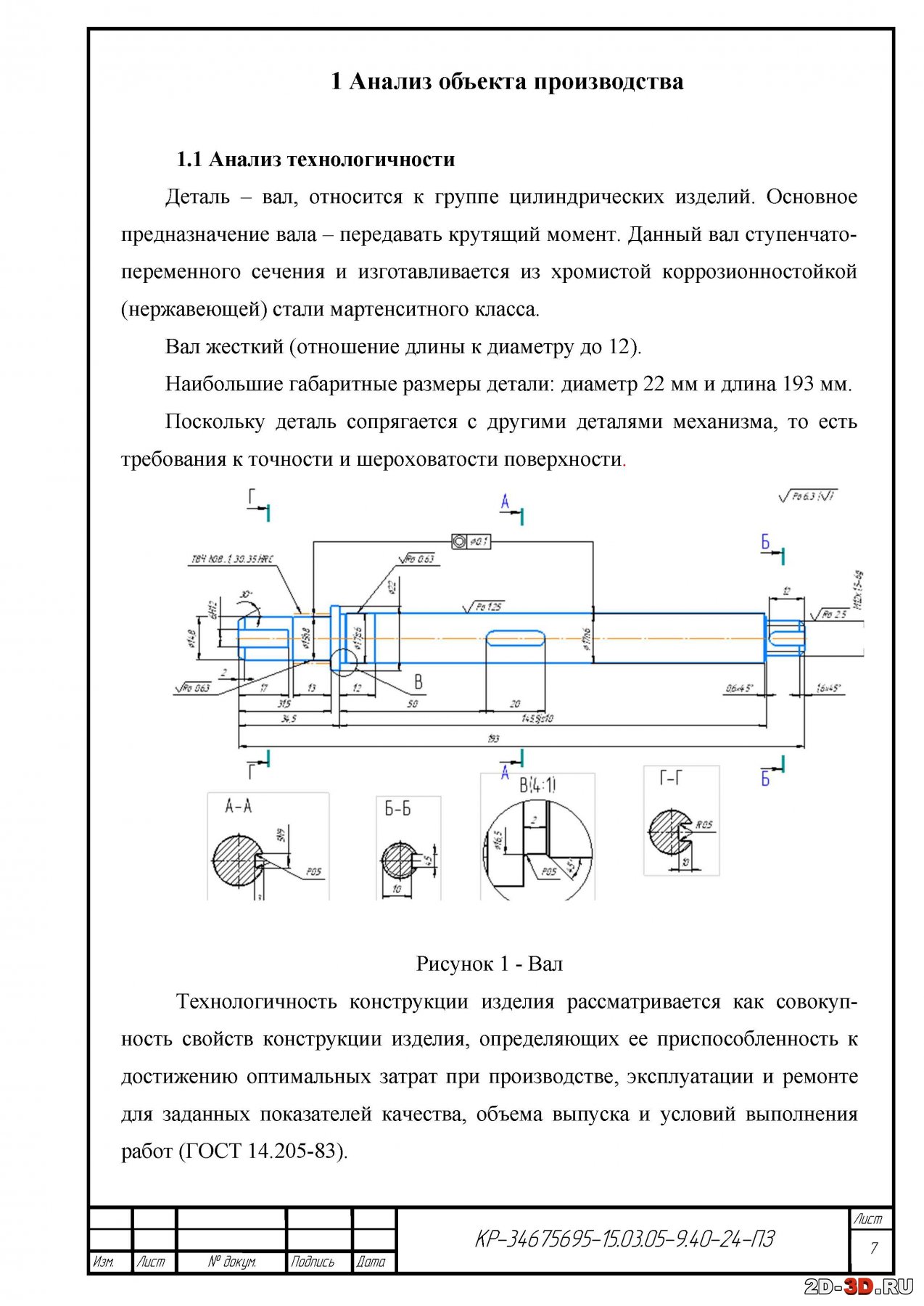

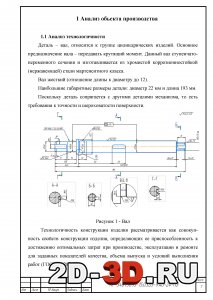

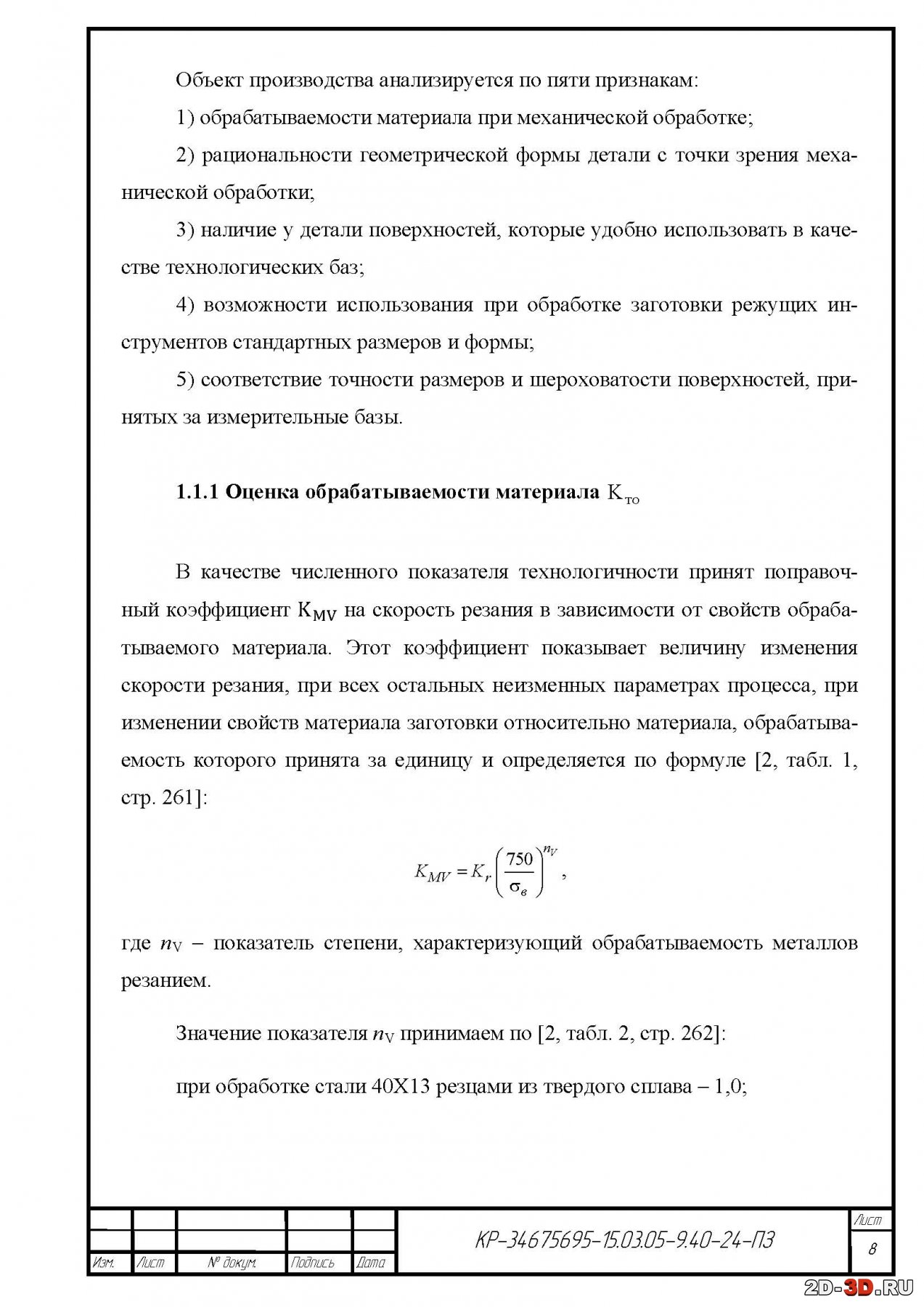

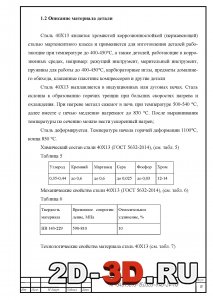

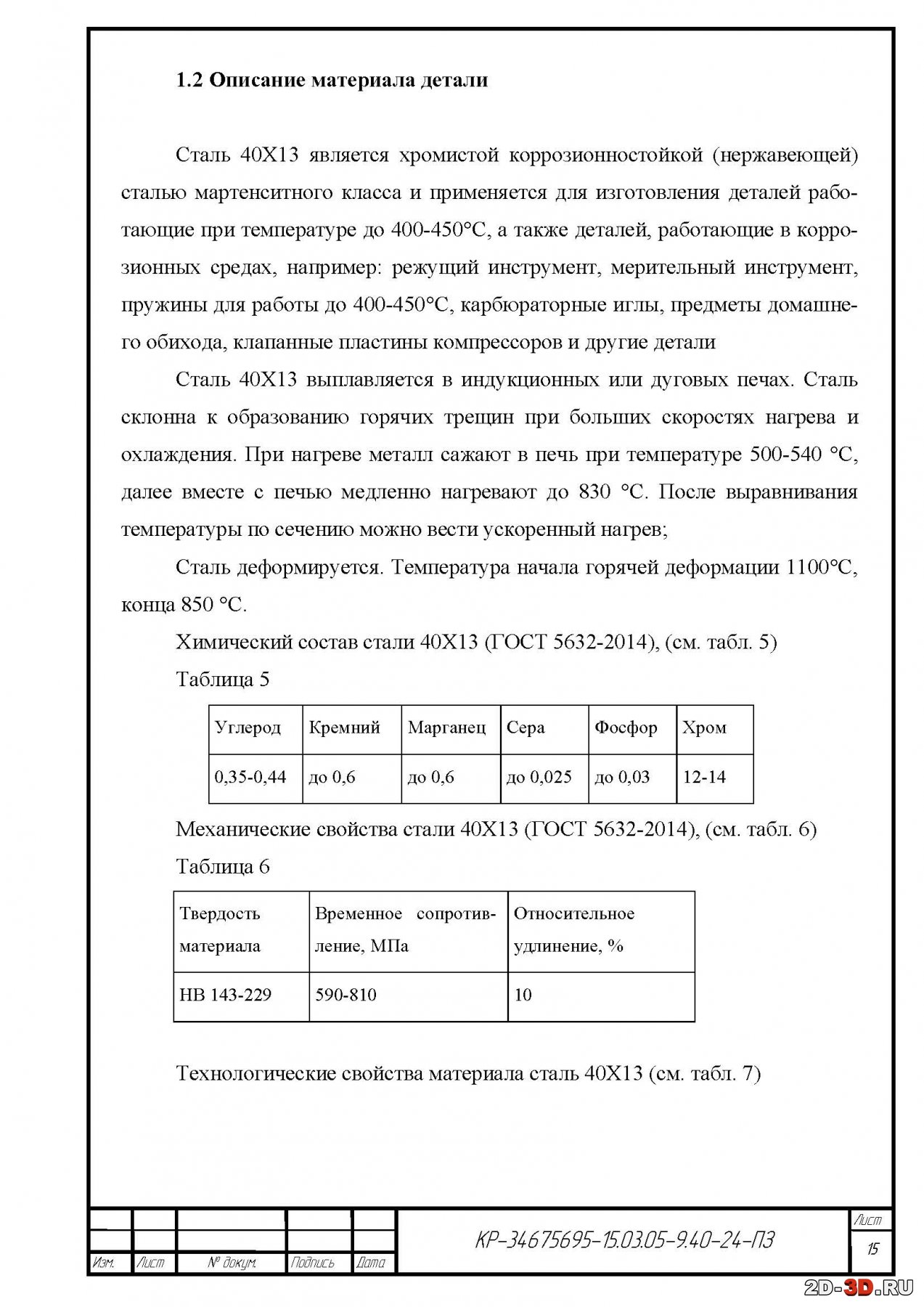

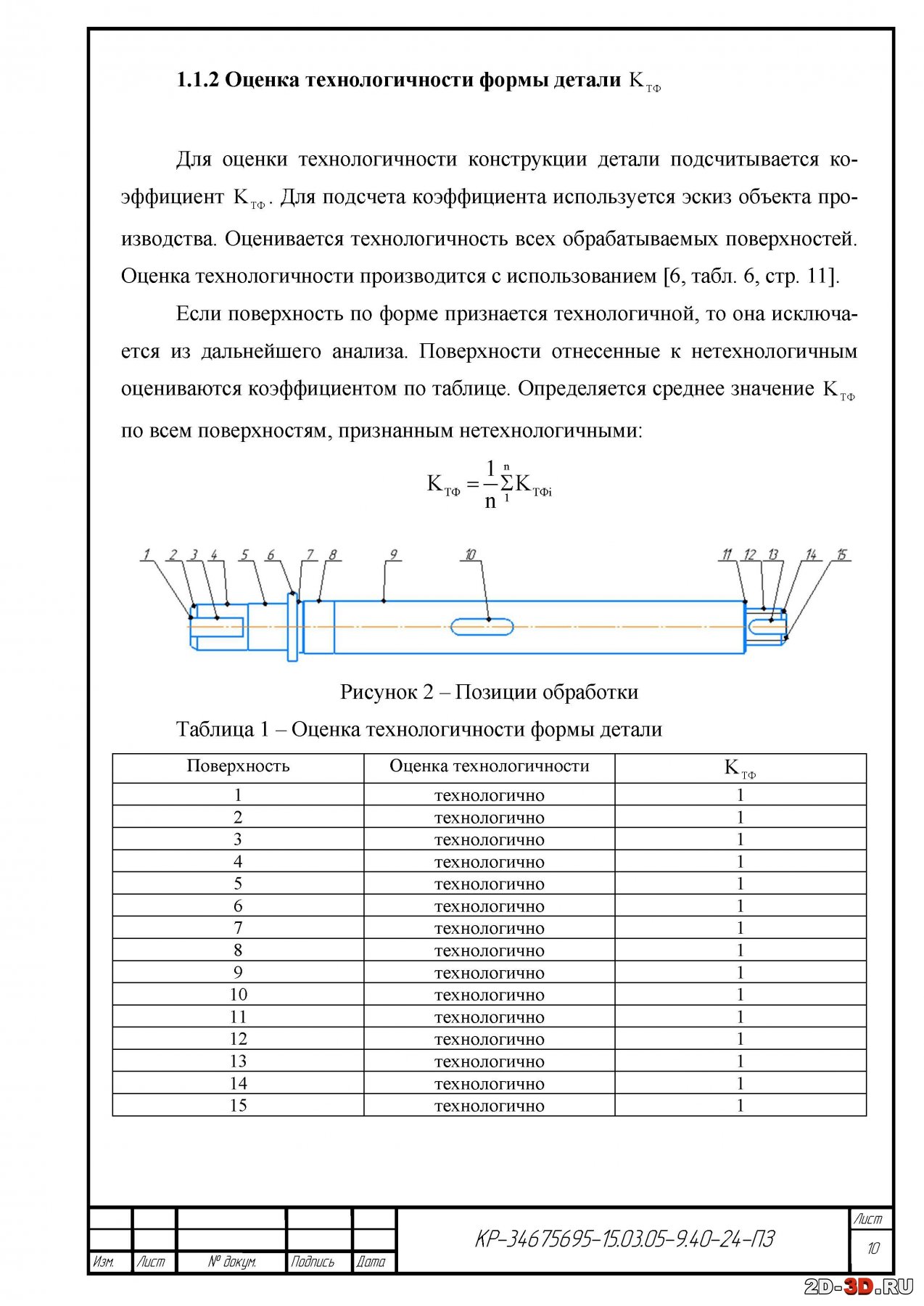

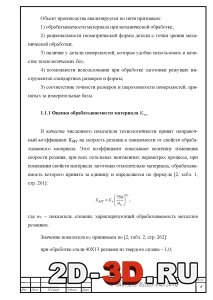

1 Анализ объекта производства

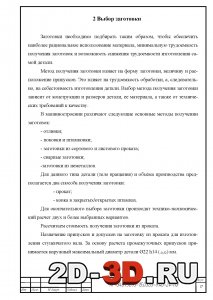

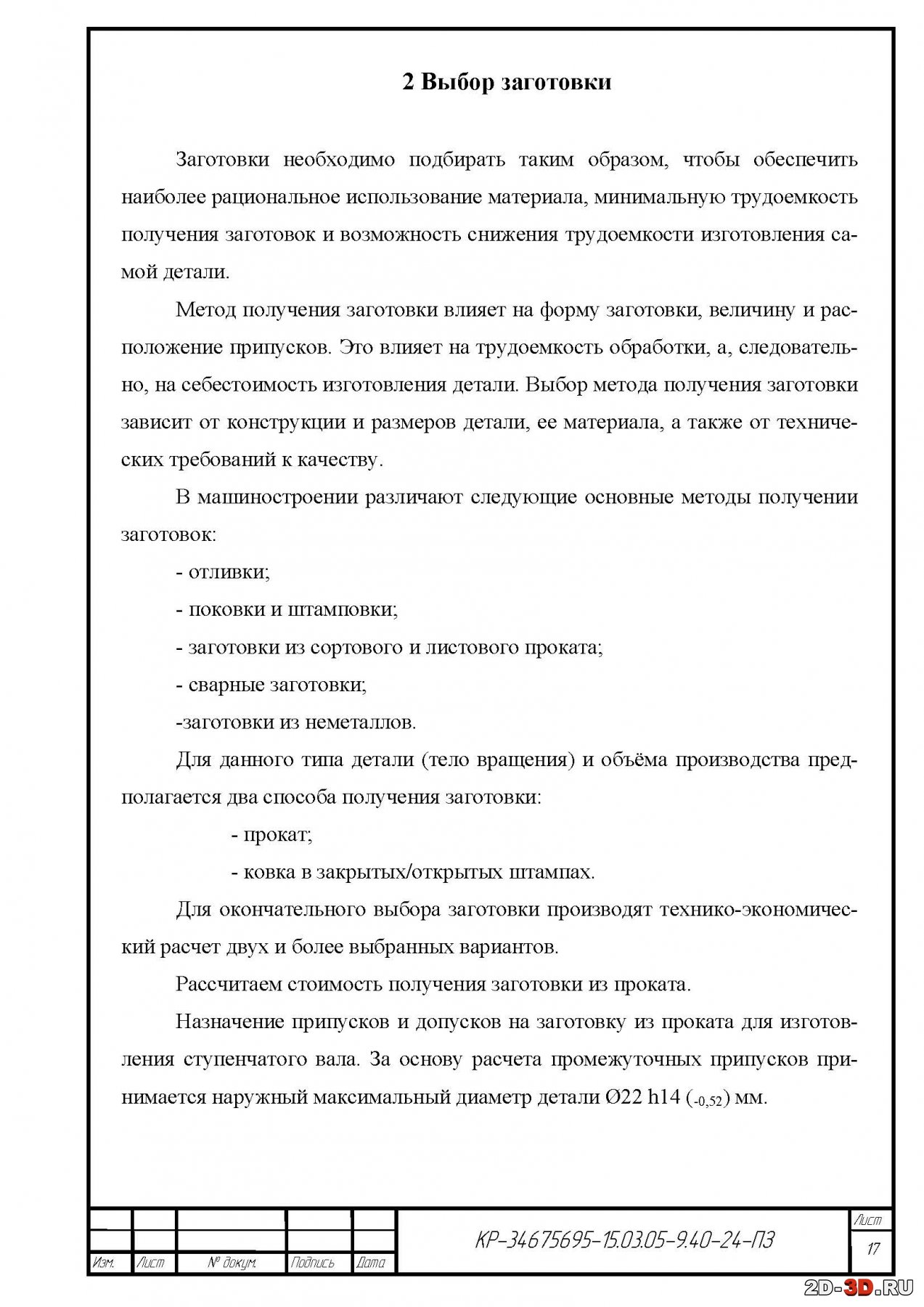

2 Выбор заготовки
3 Проектирование маршрута обработки
4 Выбор режущего и измерительного инструмента
5 Расчет припусков

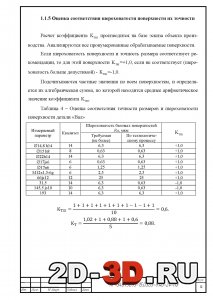

6 Расчет режимов резания и норм времени
Заключение
Список литературы
Комплект технологических документов
