Технологическая подготовка производства корпуса ведомого вала ветроводоподъемной установки

Формат файлов: .cdw .spw .frw Компас-3D, .docx Word
Кол-во чертежей: 25
Теги: Дипломный проект
Категории: Чертежи проекты / Технология машиностроения. Изготовление и восстано

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw .spw .frw Компас-3D, .docx Word	56 (25)





В ходе выполнения дипломного проекта была разработана технологическая подготовка производства корпуса ведомого вала ветроводоподъемной установки. На начальном этапе был проведен анализ служебного назначения подузла ведомого вала. Анализ технологичности конструкции детали, в ходе которого изучены конструктивные особенности корпуса.
Был выбран мелкосерийный тип производства, исходя из массы детали и особенностей конструкции. Определены оптимальные способы получения заготовки с целью максимального использования переходов за один установ.
Во время разработки технологического процесса соблюдены принципы единства баз и точности взаимного расположения поверхностей. Выбраны и обоснованы приспособления, которые обеспечивают надежное закрепление детали в процессе обработки.
Была разработана операционная карта, содержащая последовательность выполнения операций, режимы обработки и необходимые переходы. Выполнены схемы траектории перемещения инструмента при обработке детали на станке с ЧПУ.
Была рассчитана размерная цепь, определяющая точность взаимного расположения поверхностей.
Произведен расчет припусков, режимов резания и технических норм времени. В результате чего получены оптимальные значения.
В разделе охрана труда выполнен расчет площади производственного помещения, рассчитан уровень запыленности помещения. В экономической части дипломного проекта произведен расчет срока окупаемости.
Таким образом, разработанная технологическая подготовка производства корпуса ведомого вала ветроводоподъемной установки завершена. Полученные результаты подтверждают практическую значимость проекта и могут быть использованы для внедрения в условиях промышленного производства.

В проекте были выполнены расчетно-пояснительная записка в Word, и графическая часть включающая в себя: чертеж детали, маршрутную карту, операционные эскизы, технологические схемы обработки и сопутствующую документацию в редактируемом формате Компас-3D. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:
1. Корпус ведомого вала - сборочный чертеж ДП.6B07102.29.1.33.25
2. Таблица - Операционная карта. Токарная обработка детали втулка
3. Чертеж ЧПУ. Фрезерование пазов ДП.6B07102.29.1.33.25
4. Чертеж ЧПУ. Сверление отверстий ДП.6B07102.29.1.33.25
5. Чертеж ЧПУ. Сверление под паз ДП.6B07102.29.1.33.25

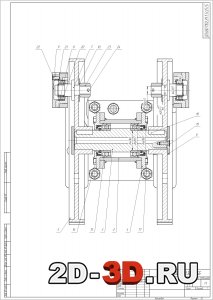

6. Сборочный чертеж узла, вид 1
7. Сборочный чертеж узла, вид 2

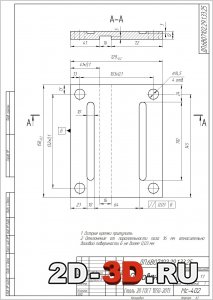

8. Основание ДП.6B07102.29.1.33.25
9. Направляющая ДП.6B07102.29.1.33.25
10. Втулка ДП.6B07102.29.1.33.25
11. Верхнее Основание ДП.6B07102.29.1.33.25
12. Стойка ДП.6B07102.29.1.33.25
13. Ребро жесткости 75 ДП.6B07102.29.1.33.25
14. Ребро жесткости 86 ДП.6B07102.29.1.33.25
15. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 1
16. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 2
17. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 3
18. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 4
19. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 5
20. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 6
21. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 7
22. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 8
23. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 9
24. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 10
25. Технологический процесс изготовления детали "Корпус ведомого вала". Лист 11

Содержание расчетно-пояснительной записки:
Введение
1 Общий раздел
1.1 Служебное назначение подузла ведомого вала
1.2 Определение типа производства
2 Технологический процесс сборки изделия
2.1 Анализ соответствия технических требований и норм точности служебному назначению изделия
2.2 Выбор методов достижения требуемой точности изделия и расчет размерной цепи
2.3 Анализ технологического процесса сборки
2.3.1 Разработка схемы сборки. Выбор вида и формы организации сборки машины
3 Технологический процесс изготовления детали
3.1 Служебное назначение и конструктивные особенности детали
3.2 Анализ технологичности конструкции детали
3.3 Разработка технологического процесса детали
3.3.1 Выбор заготовки. Предварительная технико-экономическая оценка выбора заготовки по минимуму приведенных затрат
3.3.2 Предварительная разработка маршрутного технологического процесса изготовления детали
3.3.3 Выбор технологических баз
3.3.4 Предварительный выбор оборудования
3.3.5 Расчёт припусков
3.3.6 Расчёт режимов резания
3.3.7 Нормирование операций технологического процесса
3.3.8 Разработка операционных карт
4 Разработка управляющих программ для станков с ЧПУ
5 Расчёт и проектирование станочного приспособления
6 Охрана труда
6.1 Расчёт площади помещения
6.2 Расчёт запыленности помещения
7 Экономическая часть
Заключение
Список использованных источников
Приложение

Дипломный проект посвящен разработке технологического процесса изготовления детали «Корпус ведомого вала» ветроводоподъемной установки.
Разработка технологического процесса играет ключевую роль в обеспечении эффективности изготовления деталей и узлов машин. Она позволяет оптимизировать методы обработки, повысить точность и качество продукции, а также снизить трудоемкость и затраты на производство.
Целью работы является проектирование технологического процесса изготовления данной детали с учетом требования к её конструкции, точности и качеству обработки.
В рамках проекта будут рассмотрены вопросы анализа технологичности конструкции детали, выбора типа производства, определения заготовки, проектирования технологического процесса с выбором баз, приспособлений, режущего и измерительного инструмента. Будут выполнены расчеты припусков, режимов резания, а также рассчитана разработка управляющих программ для станков с ЧПУ, расчет и проектирование станочных приспособлений и рассмотрены вопросы по охране труда и экономической части.

Торайгыров университет
Факультет инженерии
Кафедра «Машиностроение и стандартизация»
