Механизм натяжения тракторной гусеницы

160
esbush
15 июня 2022
  • 0

Формат файлов: asm, par, dft - Solid Edge учебная версия
Кол-во 3D моделей: 23
Кол-во чертежей: 23
Категории: Тракторы / Solid Edge
Тип проекта Курсовая работа Кол-во листов (чертежей)
Формат asm, par, dft - Solid Edge учебная версия (23)

Механизм натяжения тракторной гусеницы
Модели и чертежи Solid Edge учебная версия
Курсовая работа

Механизм натяжения - модель сборкиМеханизм натяжения - модель сборки в разрезе

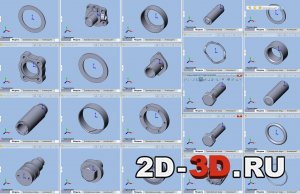

Модели деталей


В проекте представлен механизм натяжения тракторной гусеницы, выполненный в учебной версии программы Solid Edge. Механизм состоит из одной сборочной единицы (файл asm) и 22 деталей (файлы par). На все детали и сборочные единицы оформлены чертежи (файлы dft).

Список моделей сборочных единиц со сборочным чертежом:
1 Механизм натяжения

Список моделей деталей с чертежом:
1 Фланец

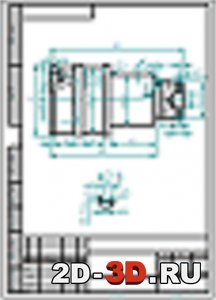

2 Поршень

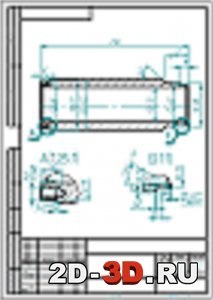

3 Цилиндр
4 Фланец
5 Прокладка

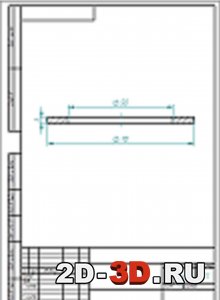

6 Шайба
7 Кольцо

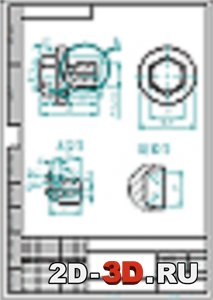

8 Пробка
9 Фланец
10 Крышка сальника
11 Упор
12 Сальник
13 Шток

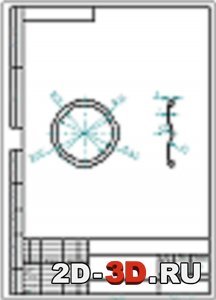

14 Кольцо пружинное

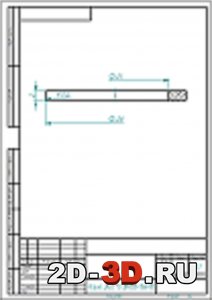

15 Шайба опорная
16 Гайка

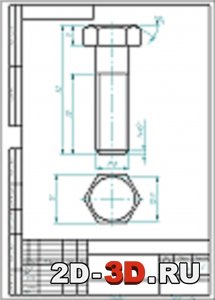

17 Болт ГОСТ 7796-70
18 Болт М20 ГОСТ 7808-70
19 Кольцо
20 штифт ГОСТ 3128-70

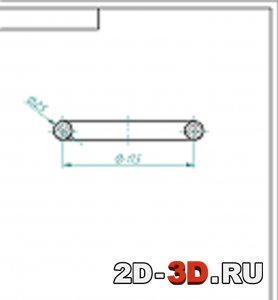

21 кольцо 012-018-25-2-4 ГОСТ 9833-73
22 кольцо 095-105-58-2-4 ГОСТ 9833-73

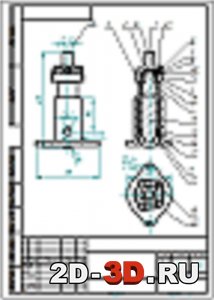

Механизм натяжения - сборочный чертежпоршеньцилиндр

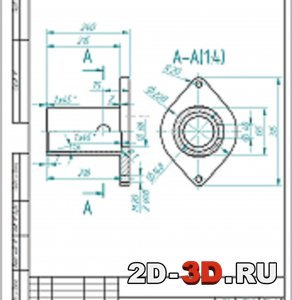

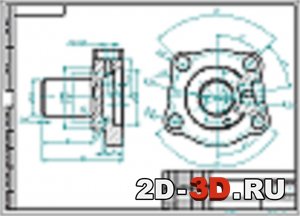

Фланец

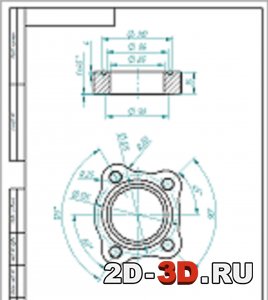

фланец

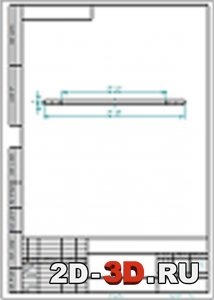

ПрокладкаШайба

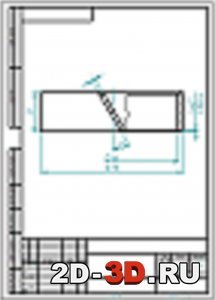

Кольцо
ПробкаФланец

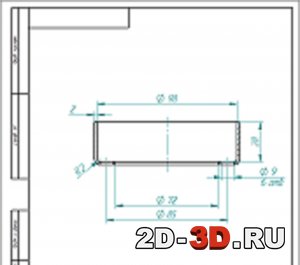

Крышка сальника

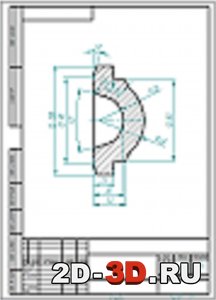

Упор

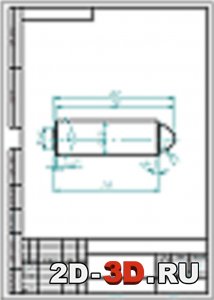

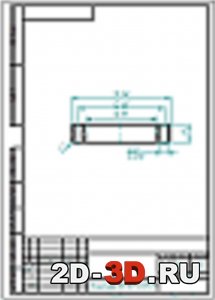

СальникШток
Кольцо пружинное

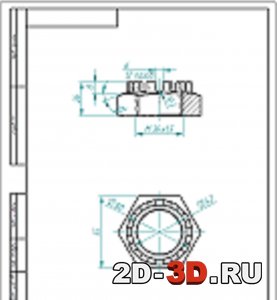

Шайба опорнаяГайка
Болт

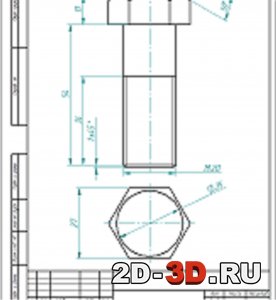

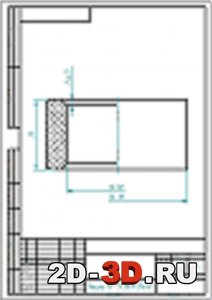

Болт М20Кольцо

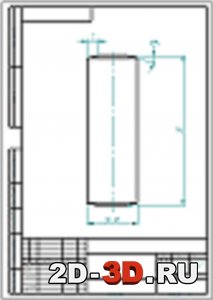

Штифт

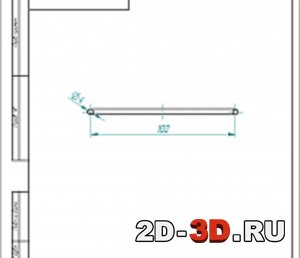

Кольцо уплотнительное
Кольцо уплотнительное
Тип проекта Курсовая работа Кол-во листов (чертежей)
Формат asm, par, dft - Solid Edge учебная версия (23)
