Трактор 3022
Дипломный проект на тему "Повышение технического уровня трактора «Беларус 3022» при обработке почвы применением синхронизированного переключения диапазонов" с чертежами и расчетно-пояснительной запиской.

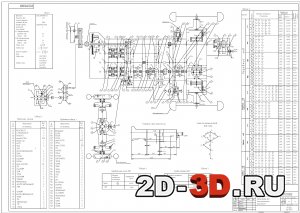

Трактор Беларус-3022 Кинематическая схема принципиальная трансмиссии трактора

Анализ преимуществ и недостатков механизма переключения Внешняя характеристика двигателя  Общая характеристика модернизируемого тарктора

Кинематический расчет трактора Общая характеристика модернизируемого трактора Основные тяговые показатели

Список чертежей (оригиналы чертежей выполнены в AutoCAD и дополнительно сохранены в формат Компаса):
Чертёж общего вида трактора Беларус-3022
Вид спереди трактора чертёж
Кинематическая схема принципиальная трансмиссии трактора
Коробка передач КПП в разрезе на 3 листах со спецификацией
Блок зубчатых колес
Каретка
Каретка

Дипломный проект выполнен на    листах графической части и     страницах расчетно-пояснительной записке, в том числе таблиц 7, иллюстраций 9, использовано  40  литературных источника, в т.ч. 5 иностранных.
 Ключевые слова: сельскохозяйственный трактор, переключение диапазонов, синхронизатор, коробка передач, культуротехнические работы, модернизация.

На основании анализа сельскохозяйственных тракторов ведущим фирм производителей, выполненного патентного поиска и инженерных расчетов обоснована модернизация трактора БЕЛАРУС-3022 путем применения синхронизированного переключения диапазонов.

В расчетно-пояснительной записке освещены вопросы безопасности жизнедеятельности на производстве, экологической безопасности и безопасности жизнедеятельности в чрезвычайных ситуациях, произведено экономическое обоснование проекта.

Техническая характеристика техники
1. Тип модернизируемого трактора универсально-пропашной, тяговый кл. 5
2. Номинальная мощность двигателя, кВт 223
3. Номинальная частота вращения колнечатого вала, мин 2300
4. Количество основных передач вперед / назад 24 / 12
5. Диапазон основных скоростей вперед / назад, км/ч 2,35...40,94 / 2,58...20,08
6. Эксплутационная масса трактора, кг 11500

СОДЕРЖАНИЕ дипломного проекта
Введение
1 ОБОСНОВАНИЕ ТЕМЫ ДИПЛОМНОГО ПРОЕКТА
2 АНАЛИЗ ПРЕИМУЩЕСТВ И НЕДОСТАТКОВ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ МОДЕРНИЗИРУЕМОГО ТРАКТОРА
2.1 Обзор и анализ существующих аналогов тракторов
2.2 Обоснование направлений модернизации
2.3 Краткий патентный поиск
3 ОБЩАЯ ХАРАКТЕРИСТИКА МОДЕРНИЗИРУЕМОГО ТРАКТОРА
4 ОПИСАНИЕ КОНСТРУКЦИИ И РАБОТЫ МОДЕРНИЗИРУЕМОГО ТРАКТОРА
4.1 Общая характеристика модернизируемого трактора
4.2 Агрегатируемость модернизируемого трактора
5 ОБЩИЕ РАСЧЕТЫ ТРАКТОРА
5.1 Кинематический расчет трактора
5.2 Тяговый расчет трактора
6 РАСЧЕТ СИНХРОНИЗАТОРА
6.1 Определение параметров для расчета синхронизаторов
6.2 Проектировочный расчет синхронизаторов
6.3 Проверочный расчет синхронизаторов
7 ЭКОНОМИКА
7.1 Технико-экономические показатели конструкторской разработки
7.2 Расчет производительности агрегата и годовой объем работы
7.3 Расчет трудозатрат и роста производительности труда
7.4 Материалоемкость процесса
7.5 Энергоемкость процесса
7.6 Капиталоемкость процесса
7.7 Расчет эксплуатационных затрат и их экономия
7.8 Расчет эффективности капитальных вложений
8 БЕЗОПАСНОСТЬ ЖИЗНИДЕЯТЕЛЬНОСТИ
8.1 Безопасность жизнедеятельности на производстве
8.1.1 Анализ состояния охраны труда на производстве
8.1.2 Требования безопасности при эксплуатации трактора
8.2 Оценка устойчивости трактора
8.2.1 Пожарная безопасность при эксплуатации трактора…
8.3 Безопасность жизнедеятельности в чрезвычайных экологически неблагоприятных ситуациях
8.3.1 Система организации ГО на РИП МТЗ
8.3.2 Герметизация кабины трактора для проведения сельскохозяйственных работ в зонах радиоактивного заражения местности


Блок зубчатых колес Каретка

Спецификация к чертежу

Расчет синхронизаторов Схема сил действующих на трактор на уклоне Требования безопасности при эксплуатации трактора

Коробка передач второй лист чертеж Тяговая характеристика трактора Беларус третий лист с коробкой передач

На основании анализа сельскохозяйственных тракторов ведущим фирм производителей, выполненного патентного поиска и инженерных рас-четов обоснована модернизация трактора БЕЛАРУС-3022 путем применения синхронизированного переключения диапазонов.
В расчетно-пояснительной записке освещены вопросы безопасности жизнедеятельности на производстве, экологической безопасности и безопасности жизнедеятельности в чрезвычайных ситуациях, произведено экономическое обоснование проекта.
В графической части Чертежи общего вида трактора - 2 шт.. кинематическая схема трансмиссии - 1 шт, КПП в разрезе - 2 шт, чертежи деталей - 3 шт.

Темой дипломного проекта является повышение технического уровня трактора БЕЛАРУС-3022 при обработке почвы применением синхронизированного переключения диапазонов. Из обзора аналогов тракторов наиболее распространены комбинированные коробки передач, в которых в той или иной мере сочетаются синхронизаторы и гидроуправляемые фрикционные эле-менты переключения передач. С экономической точки зрения применение синхронизаторов более предпочтительно, чем гидроуправляемых фрикционных муфт, которые являются более дорогостоящими в изготовлении и требуют более сложной системы управления. Также было показано, что применение синхронизаторов, в нашем случае предпочтительнее применения фрикционных муфт исходя из компоновки и унификации с имеющейся конструкцией трансмиссии. Исходя из вышесказанного, принимаем направление модернизации следующее: замена в механизме переключения диапазонов зубчатых муфт на синхронизаторы.

БЕЛОРУСКИЙ  ГОСУДАРСТВЕННЫЙ  АГРАРНЫЙ ТЕХНИЧЕСКИЙ  УНИВЕРСИТЕТ БГАТУ

Тип проекта Дипломный Кол-во листов (чертежей)
Формат cdw - Компас, dwg - AutoCAD, docx - Word 77 (8)
