Трактор «Беларус-320» чертежи и расчеты в редактируемых форматах с модернизацией вала отбора мощности

1 174
Михаил Шевчук
13 декабря 2022
  • 0

Формат файлов: cdw Компас, frw Компас, doc Word
Кол-во чертежей: 12
Категории: Чертежи проекты / Тракторы
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат cdw Компас, frw Компас, doc Word 91 (12)
Техническое обеспечение заготовки кормов в ГЛХУ «Кличевский лесхоз» СПУ «Заречный» с модернизацией ВОМ «Беларус-320»
Чертежи и расчетно-пояснительная записка в редактируемых форматах
Дипломный проект

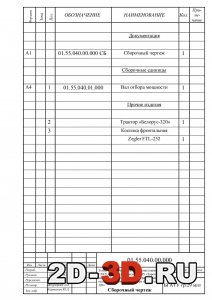

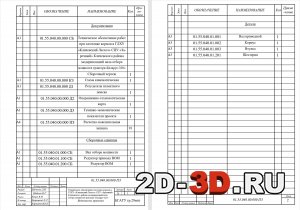

Трактор Беларус-320 Общий видВедомость проекта

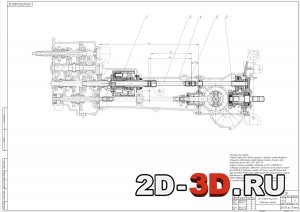

Вал отбора мощности
Редуктор привода ВОМ
Редуктор ВОМ

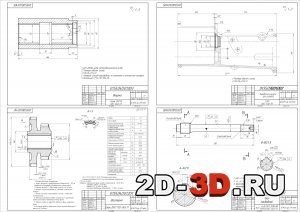

Деталировка - Втулка, Доработка корпуса, Шестерня, Вал приводной

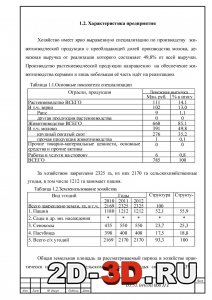

Характеристика предприятия

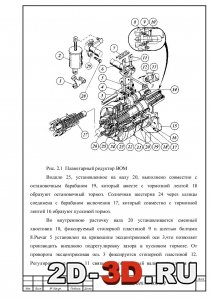

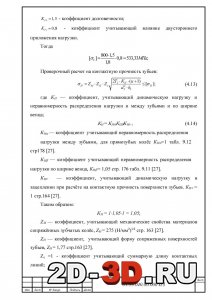

Планетарный редуктор ВОМРасчет зубчатой передачи

В настоящем дипломном проекте выполнено совершенствование вала отбора мощности трактора «Беларус 320» работающего в агрегате с косилкой Zeigler FTL 252.
На основании произведенного патентного поиска в качестве совершенствования была выбрана замена зависимого ВОМ на независимый, частота вращения которого не зависит от того, на какой передаче движется трактор. В связи с этим режимы работы ВОМ, включая пуск и остановку, не зависят от режима работы трансмиссии.
Одновременно мы увеличиваем толщину зубьев шестерен зубчатой передачи редуктора ВОМ, что повышает надёжность и долговечность работы ВОМ. В дипломном проекте произведены расчёты модернизированного ВОМ. Они показывают надёжность работы механизма.

К проекту приложены документы:
1. Доклад для экзаменационной комиссии.
2. Реферат с описанием работы и списком ключевых слов.
3. Рецензия на дипломный проект.

Список чертежей:
1. Техническое обеспечение работ при заготовке кормов в ГЛХУ «Кличевский Лесхоз» СПУ «Заречный» Кличевского района модернизацией вала отбора мощности трактора «Беларус-320».
Сборочный чертеж с спецификацией.
2. Схема кинематическая.
3. Результаты патентного поиска.

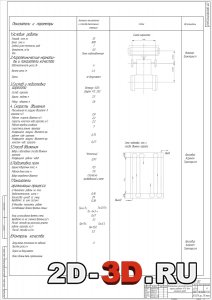

4. Операционно-технологическая карта.
5. Технико-экономические показатели проекта.
6. Вал отбора мощности. Сборочный чертеж с спецификацией.

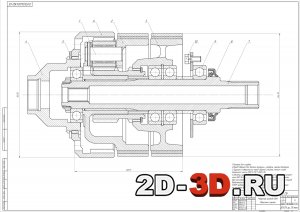

7. Редуктор привода ВОМ. Сборочный чертеж с спецификацией.

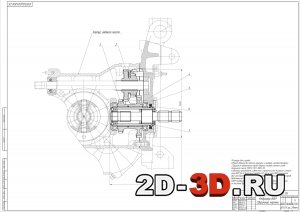

8. Редуктор ВОМ. Сборочный чертеж с спецификацией.
9. Втулка. Чертеж детали.
10. Доработка корпуса 320-2401001. Чертеж детали.
11. Шестерня. Чертеж детали.
12. Вал приводной. Чертеж детали.

Содержание расчетно-пояснительной записки (87 страниц):
ВВЕДЕНИЕ
1. ХАРАКТЕРИСТИКА   ХОЗЯЙСТВА  И  ПЕРСПЕКТИВНЫЙ ПЛАН  РАЗВИТИЯ
1.1 Общие сведения о предприятии
1.2  Характеристика предприятия
1.3  Характеристика животноводства
1.4  Наличие и использование техники в хозяйстве
1.5  Характеристика фермы
1.6. Перспективный план развития хозяйства
2.  ОБОСНОВАНИЕ ТЕМЫ ПРОЕКТА
2.1 Сравнительный анализ механизмов отбора мощности тракторов
2.2 Актуальность темы
2.3 Выбор направления совершенствования
3. ПАТЕНТНЫЙ ПОИСК
3.1 Результаты патентного поиска
3.2 Выводы и рекомендации
4. РАСЧЕТЫ ПРИВОДА ВАЛА ОТБОРА МОЩНОСТИ
4.1 Нагрузочные режимы для расчета деталей вала отбора мощности
4.2 Нагрузочные режимы независимого ВОМ
4.3 Нагрузочные режимы синхронного ВОМ
4.4 Исходные данные
4.5 Расчет шестерен
4.6 Расчет зубчатой передачи
4.7 Расчет вала
5. ТЕХНОЛОГИЧЕСКАЯ СХЕМА РАБОТЫ МАШИНЫ
6.  БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
6.1 Анализ состояния охраны труда на СПУ «Заречный»   Кличевского района
6.2 Разработка мер безопасности при эксплуатации трактора «Беларус-320»
6.3 Обеспечению пожарной безопасности в СПУ «Заречный»
7. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ДИПЛОМНОГО ПРОЕКТА.
7.1 Расчет производительности машинно-тракторного агрегата и годового объема работ
7.2 Расчет трудозатрат и роста производительности
7.3 Удельная материалоемкость процесса (работы)
7.4 Удельная энергоемкость процесса (работы)
7.5  Расход топлива
7.6  Капиталоемкость процесса (работы)
7.7  Расчет эксплуатационных затрат и их экономии

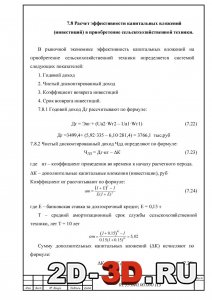

7.8  Расчет эффективности капитальных вложений (инвестиций) в приобретение cсельскохозяйственной техники
ЗАКЛЮЧЕНИЕ
ИСПОЛЬЗУЕМАЯ ЛИТЕРАТУРА
ПРИЛОЖЕНИЯ

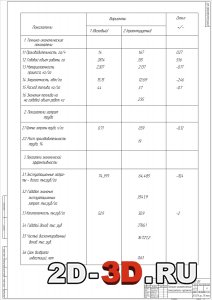

Операционно-технологическая картаТехнико-экономические показатели проекта

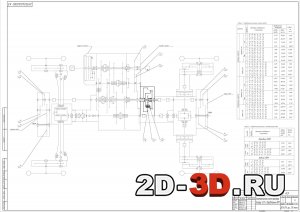

Схема кинематическая

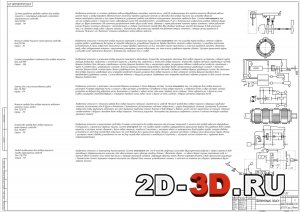

Патентный поиск

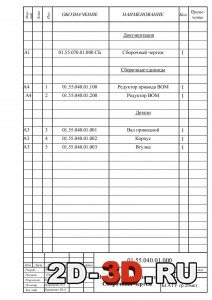

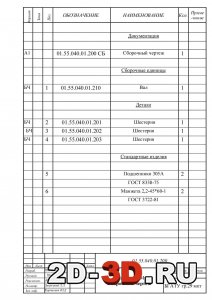

Вал отбора мощности - спецификация
Модернизация вала отбора мощности трактора Беларус-320Редуктор ВОМ - спецификация

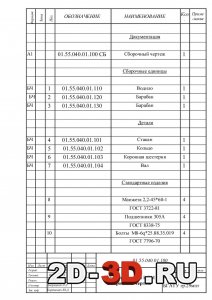

Редуктор привода ВОМ - спецификация

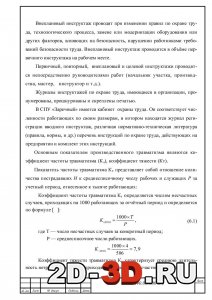

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИРасчет эффективности капитальных вложений

В дипломном проекте рассмотрена модернизация вала отбора мощности (ВОМ) трактора «Беларус-320».
Произведена замена шестерен замена зависимого ВОМ на независимый, увеличение толщины зубьев шестерен зубчатой передачи для повышения надёжности и долговечности работы ВОМ.
В расчётно-пояснительной записке произведён расчёт модернизированного ВОМ. Определены кинематические и геометрические параметры редуктора, выполнен расчёт шестерён, расчет зубчатой передачи, расчет вала.
Рассчитаны технико-экономические показатели, а также произведен расчет привода вала отбора мощности.  По результатам расчёта составлена таблица показателей проекта. Годовой доход от внедрения составил 3541,9 тыс. рублей.
В соответствии с заданием были рассмотрены вопросы окружающей среды и безопасности жизнедеятельности.
Таким образом трактор «Беларус 320» с модернизированным валом отбора мощности может успешно применяться для работы с сельскохозяйственными машинами имеющими привод активных рабочих органов от ВОМ в сельском хозяйстве нашей страны и за рубежом.

Ключевые слова: вал отбора мощности, трактор «Беларус-320», редуктор, приводной вал, шестерня.
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат cdw Компас, frw Компас, doc Word 91 (12)
