Мельница мокрого самоизмельчения «Гидрофол» 7 х 2,3 м

4 896
eeevg
8 июля 2020
  • 100

Формат файлов: Solid Edge, par, pdf, asm, cfg, dft, AutoCAD, dwg, Word, doc
Кол-во 3D моделей: 15
Кол-во чертежей: 8
Теги: Мельницы
Категории: Дробилки, мельницы, сепараторы / Solid Edge
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Solid Edge, par, pdf, asm, cfg, dft, AutoCAD, dwg, Word, doc 27 (8)
Разработка проекта модернизации ММС «Гидрофол»
диаметр 7,0 х 2,3 м. Установка приводной шестерни
Вариант № 8
Курсовой проект

Гидрофол Лист задания 2

3d модель приводной шестерни в SolidEdje   Подшипник с маслоотражательным кольцом    Полукольцо чертёж

 В данной курсовой работе был подробно рассмотрены и изучены процессы дробления и измельчения, а также конкретные методы воздействия на измельчаемый материал.  Соответственно было рассмотрено оборудование производящие вышеупомянутые технологические операции. Среди различных представителей данного оборудования был выбран класс меньниц, а именно модель мельница мокрого самоизмельчения «Гидрофол» 7х2,3 м. В рамках дисциплины данная машина была подвержена внедрению патента, затрагивающего её узел крепления подшипника.


В результате патентного поиска, патент удовлетворявший вышеописанным требованиям, был найден и внедрен в конструкцию установки приводной шестерни. На основании внедрения данного патента был произведен расчет основных конструктивных параметров указанной мельницы, а также моделирование необходимого количества деталей и узлов машины в CAD системе, а именно Solid Edge. Данная модернизация установки приводной шестерни обеспечивает постоянную смазку, смазка не выбрасывается из подшипника, из за чего увеличится его срок службы.


Исходные данные:

1) плотность измельчаемого материала ?=1500 кг/м3

2) диаметр барабана D=7  м;

3) длинна барабана L=2.3  м;

4) мощность установленного электродвигателя, 1600 Вт

Список чертежей
  1. Гидрофол
  2. Втулка
  3. Крышка подшипника
  4. Крышка сквозная
  5. Полукольцо
  6. Сборка
  7. Сухарь правый
  8. Шайба
Содержание расчетно-пояснительной записки
Введение
1. Описание конструкции и принципа действия модернизируемой машин
2. Анализ результатов патентного поиска
3. Сущность модернизации
4. Расчетная часть
Заключение
Список литературы

Список 3d моделей SolidEdje: сборка установки приводной шестерни, вал, втулка распорная, втулка, днище кожуха, днище кожуха с отверстиями, кольцо распорное, корпус кожуха, корпус подшипника, крышка подшипника, крышка сквозная, полукольцо, скоба, сухарь левый, сухарь правый, шайба, шайба торцевая, шайба, шестерня.

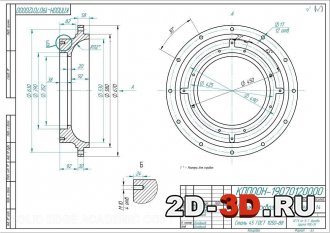

Крышка подшипника Крышка сквозная

Сборка

Лист задания 3  Спецификация к заданию

Лист задания 1   Чертёж из задания

Шайба Втулка

Расчетная часть  Спецификация
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Solid Edge, par, pdf, asm, cfg, dft, AutoCAD, dwg, Word, doc 27 (8)
