Анализ и синтез механизмов двигателя внутреннего сгорания вариант 8

249
ivanivanov3434
29 января 2023
  • 0

Формат файлов: cdw, Компас-3D, docx, Word
Кол-во чертежей: 3
Категории: Чертежи проекты / ТММ
Тип проекта Курсовой Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word 29 (3)
Анализ и синтез механизмов двигателя внутреннего сгорания.
Чертежи и расчетно-пояснительная записка в редактируемых форматах
Курсовой проект расчеты и чертежи. Вариант 8 ТММ

Кинематическое и силовое исследование механизмаСинтез зубчатого зацепления
Синтез плоского кулачкового механизма
ЗАДАНИЕ на курсовуюВычисление длины отрезкаОпределение уравновешивающего момента

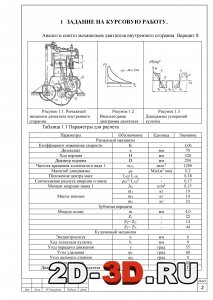

В данном курсовом проекте были выполнены анализ и синтез механизмов двигателя внутреннего сгорания: структурный анализ, кинематическое исследование механизма, силовой расчет механизма, расчет в положении 10, расчет зубчатых механизмов и синтез кулачкового механизма. Задание на курсовую работу вы можете посмотреть в картинках данного материала.

Список чертежей:
1. Кинематическое и силовое исследование механизма;

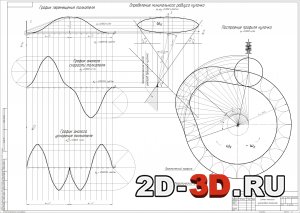

2. Синтез плоского кулачкового механизма;
3. Синтез зубчатого зацепления.

Содержание расчетно-пояснительной записки:
Оглавление
1. ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ
2. Структурный анализ
3. Кинематическое исследование механизма
3.1 Метрический синтез механизма
3.2 Планы механизма
3.3 Построение плана скоростей
3.4 Построение плана ускорений

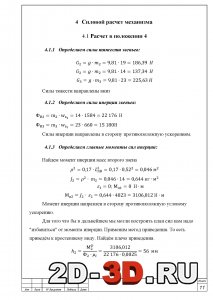

4. Силовой расчет механизма
4.1 Расчет в положении 4
4.1.1 Определяем силы тяжести звеньев
4.1.2 Определяем силы инерции звеньев
4.1.3 Определяем главные моменты сил инерции
4.1.4 Сила сопротивления
4.1.5 Силовой расчет группы 2-3
4.1.6 Силовой расчет звена 3
4.1.7 Силовой расчет звена 1

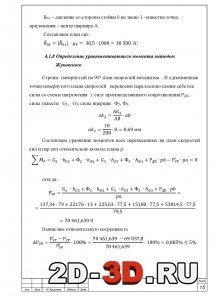

4.1.8 Определение уравновешивающего момента методом Жуковского

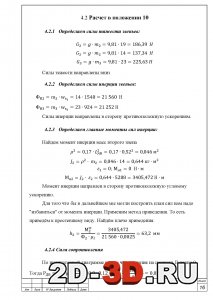

4.2 Расчет в положении 10
4.2.1 Определяем силы тяжести звеньев
4.2.2 Определяем силы инерции звеньев
4.2.3 Определяем главные моменты сил инерции
4.2.4 Сила сопротивления
4.2.5 Силовой расчет группы 2-3
4.2.6 Силовой расчет звена 3
4.2.7 Силовой расчет звена 1
4.2.8 Определение уравновешивающего момента методом Жуковского
5. Расчет зубчатых механизмов
5.1 Расчёт зубчатого эвольвентного зацепления
5.1.1 Расчет угла зацепления передачи
5.1.2 Расчет размеров передачи
5.1.3 Определение качественных показателей зацепления
5.2 Расчёт передачи
6. Синтез кулачкового механизма
6.1 Кинематические диаграммы толкателя
6.2 Построение диаграмм
6.2.1 Диаграмма перемещений
6.2.2 Диаграмма скоростей
6.2.3 Диаграмма ускорений
6.3 Построение совмещенного графика и определение Rmin
6.4 Профилирование кулачка
Список литературы

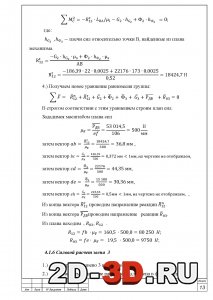

Расчет в положении 10Силовой расчет механизмаСтроение плана сил
Тип проекта Курсовой Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word 29 (3)
