Анализ и синтез механизма вариант № 21.03

349
weedrov
10 января 2022
  • 0

Формат файлов: Компас, Word, cdw, docx
Кол-во чертежей: 4
Теги: УРФУ
Категории: Чертежи проекты / ТММ
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 26 (4)
Анализ и синтез механизма (вариант № 21.03)
Курсовой проект
Кинематический анализ (рычажный механизм перемещения резца)Силовой анализ (рычажный механизм перемещения резца)
Синтез эвольвентного зацепления (механизм зубострогательного станка)Синтез кулачкового механизма (рычажный механизм перемещения резца)
Список чертежей:

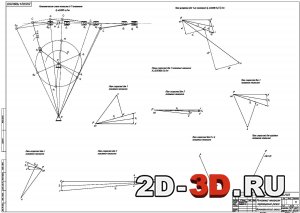

  1. Кинематический анализ (рычажный механизм перемещения резца)

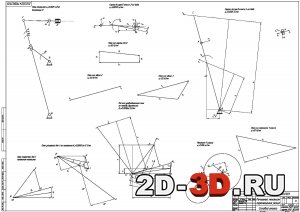

  2. Силовой анализ (рычажный механизм перемещения резца)

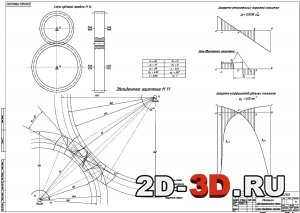

  3. Синтез эвольвентного зацепления (механизм зубострогательного станка)
  4. Синтез кулачкового механизма (рычажный механизм перемещения резца)
В данной курсовой работе выполнен структурный анализ механизма. Выявлены основные особенности и разновидности групп Ассура, состав и последовательность присоединений структурных групп, работоспособность механизма.
Выполнен кинематический анализ механизма, определены положения звеньев механизма и траектории отдельных точек. Определены линейные скорости и ускорения точек, а также значения угловых скоростей и ускорений звеньев механизма.
Проведен кинетостатический анализ механизма. Определены силы, действующие на звенья механизма. Получены реакции в кинематических парах. Проведен силовой расчет входного звена механизма. Определена уравновешивающая сила методом Жуковского.

Исходные данные:
  1. Длина i-го звена, м – ОА = 0,16; ВС = 0,68; СД = 0,28
  2. Угловая скорость ведущего звена, с-1 = 3
  3. Расстояние между неподвижными опорами, м – Y = 0,43; Y1 = 0,36
  4. Число зубьев – Z1 = 17; Z2 = 28
  5. Модуль зубчатых колес, мм = 20
  6. Фазовые углы, град. – ?? = 220; ?? = 0; ?? = 100
  7. Максимальный угол передачи кулачкового механизма, град. = 32

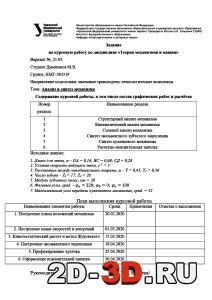

Задание на курсовую работуСхема основного механизмаГруппы Ассура
Содержание пояснительной записки
Введение
1. Структурный анализ механизма

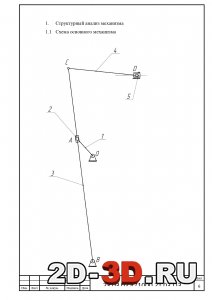

1.1. Схема основного механизма

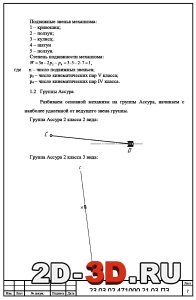

1.2. Группы Ассура
2. Кинематическое исследование механизма
2.1. Определение скоростей точек звеньев механизма
2.2. Определение угловых скоростей точек звеньев механизма
2.3. Определение ускорений точек звеньев механизма
2.4. Определение угловых ускорений механизма
3. Силовой анализ механизма
3.1. Определение сил, действующих на звенья механизма
3.2. Нахождение уравновешивающей методом Бруевича
3.3. Определение уравновешивающей силы методом профессора Н.Е. Жуковского

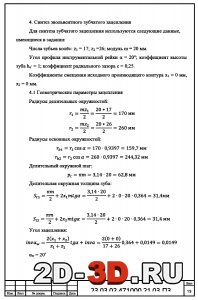

4. Синтез эвольвентного зубчатого зацепления
4.1 Геометрические параметры зацепления
4.2 Качественные показатели зацепления

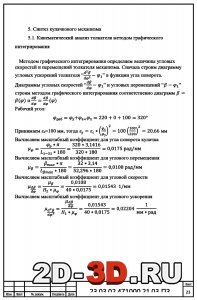

5. Синтез кулачкового механизма
5.1. Кинематический анализ толкателя методом графического интегрирования
5.2 Построение диаграммы для определения минимального радиуса кулачка
5.3 Профилирование кулачка
Список литературы


Определение ускорений точек звеньев механизмаСинтез эвольвентного зубчатого зацепленияСинтез кулачкового механизма

УрФУ
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 26 (4)
