Анализ механизма двухступенчатого компрессора

1 722
rihhansu
24 декабря 2019
  • 0

Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 3
Категории: Чертежи проекты / ТММ
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 23 (3)

Механизм двухступенчатого компрессора

Курсовой проект


Кинематический анализ

Силовой анализПроектирование профиля зацепления

Список чертежей

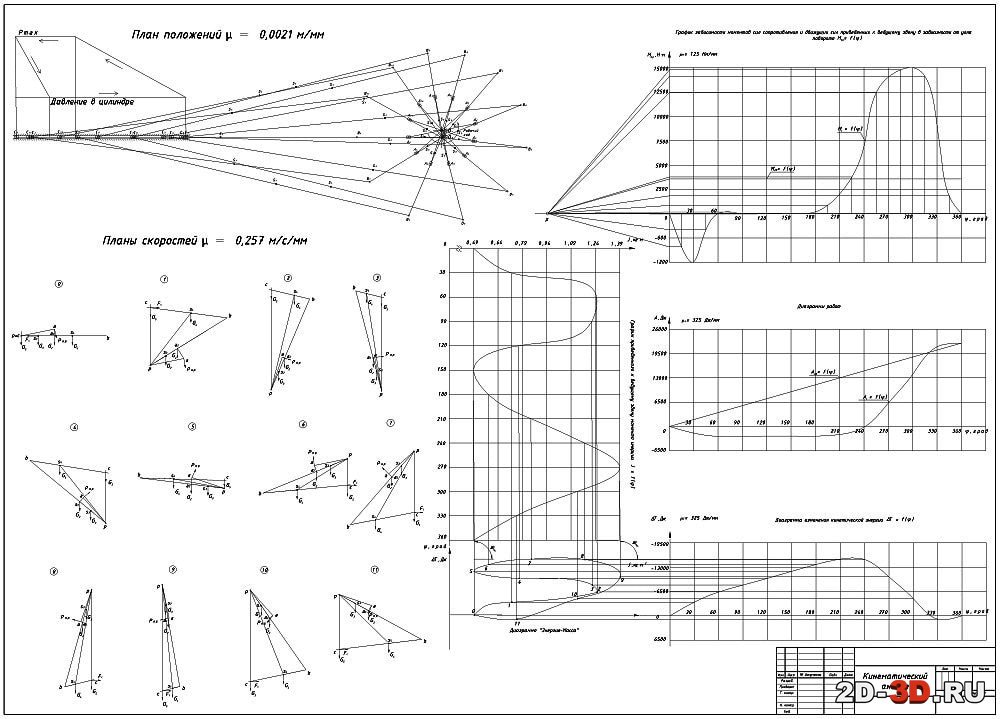

1. Кинематический анализ

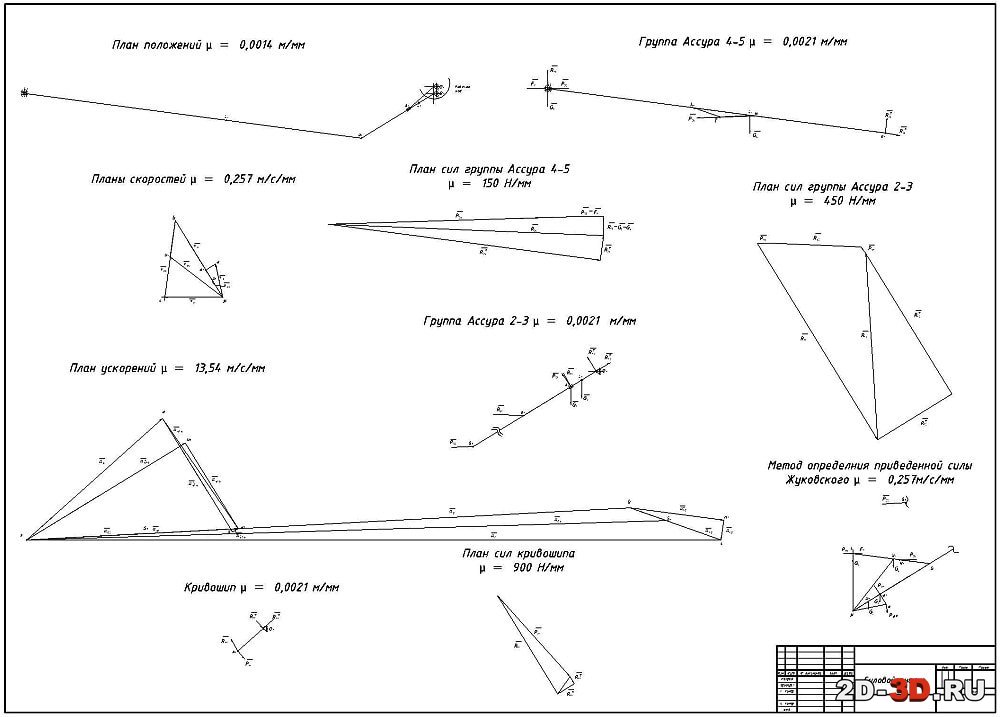

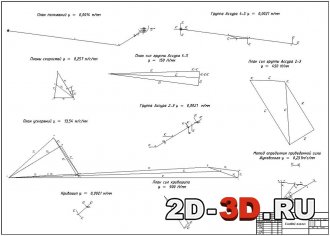

2. Силовой анализ

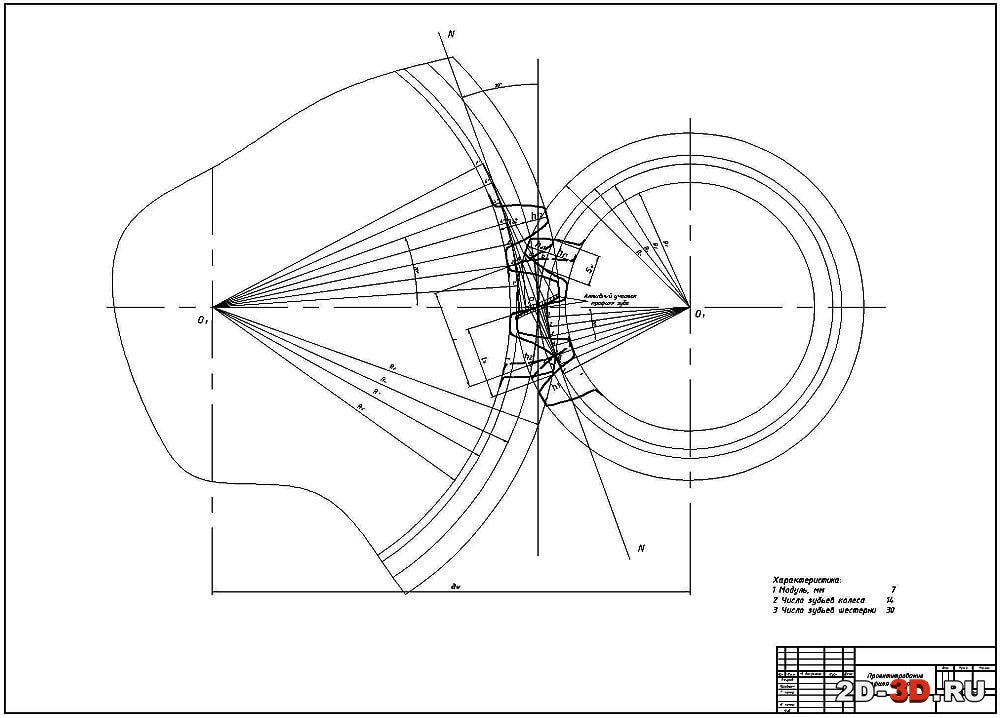

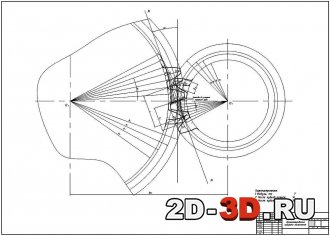

3. Проектирование профиля зацепления


В курсовом проекте решается комплексная задача проектирования и исследования взаимосвязанных механизмов, которые являются составными частями машины.

Пояснительная записка содержит разделы:

  • проектирование рычажного механизма по коэффициенту неравномерности движения;
  • силовой расчет рычажного механизма с учетом динамических нагрузок;
  • проектирование эвольвентного зубчатого зацепления.

Графическая часть включает три листа формата А1.


Характеристики профиля зацепления

Модуль – 7 мм

Число зубьев колеса – 14

Число зубьев шестерни – 30


Содержание пояснительной записки РПЗ

Введение

1. Проектирование рычажного механизма по коэффициенту неравномерности движения

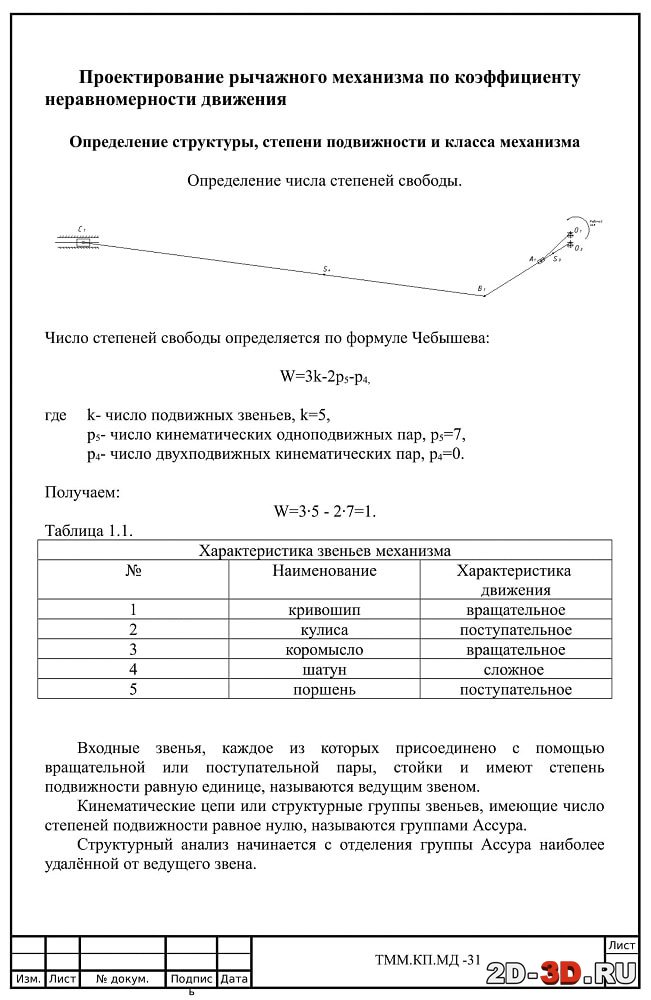

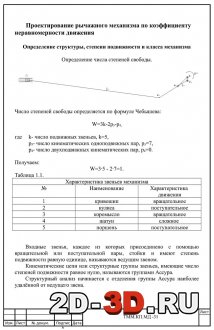

1.1 Определение структуры, степени подвижности и класса механизма

1.2. Построение планов положений механизма

1.3 Построение повёрнутых на 90° планов скоростей механизма

1.4 Построение графиков моментов сил сопротивления и движущих сил, приведённых к ведущему звену, в зависимости от угла поворота для цикла установившегося движения

1.5 Построение диаграммы работы сил сопротивления

1.6 Построение диаграммы избыточных работ или графика изменения кинетической энергии механизма

1.7 Построение графика приведённого к ведущему звену момента инерции механизма в зависимости от угла поворота звена приведения для цикла установившегося движения

1.8 Построение диаграммы «энергия-масса»

1.9 Определение величины момента инерции маховика обеспечивающего вращение звена 1 с заданным коэффициентом неравномерности движения при установившемся режиме работы

2. Силовой расчёт рычажного механизма с учётом динамических нагрузок

2.1 Определение положения механизма для угла ?=30° ведущего звена

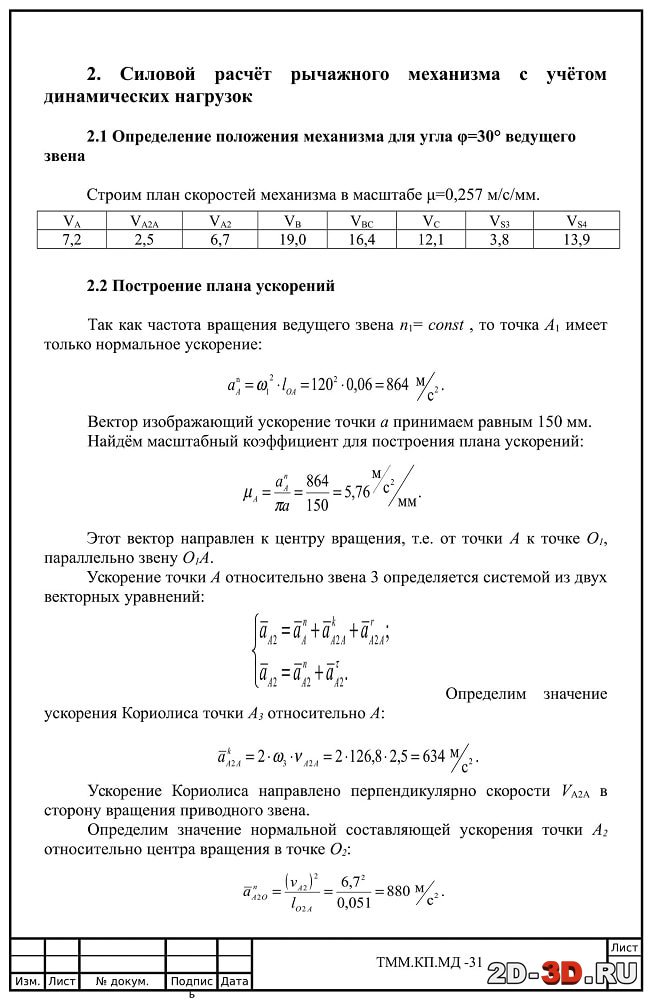

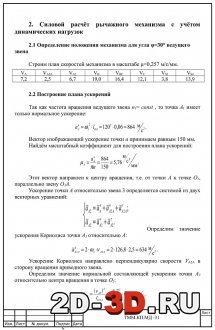

2.2 Построение плана ускорений

2.3 Определение инерционных нагрузок механизма

2.4 Определение реакций в кинематических парах механизма и уравновешивающей силы

2.5 Определение уравновешивающей силы методом профессора      Н. Е. Жуковского

3. Построение картины эвольвентного зацепления

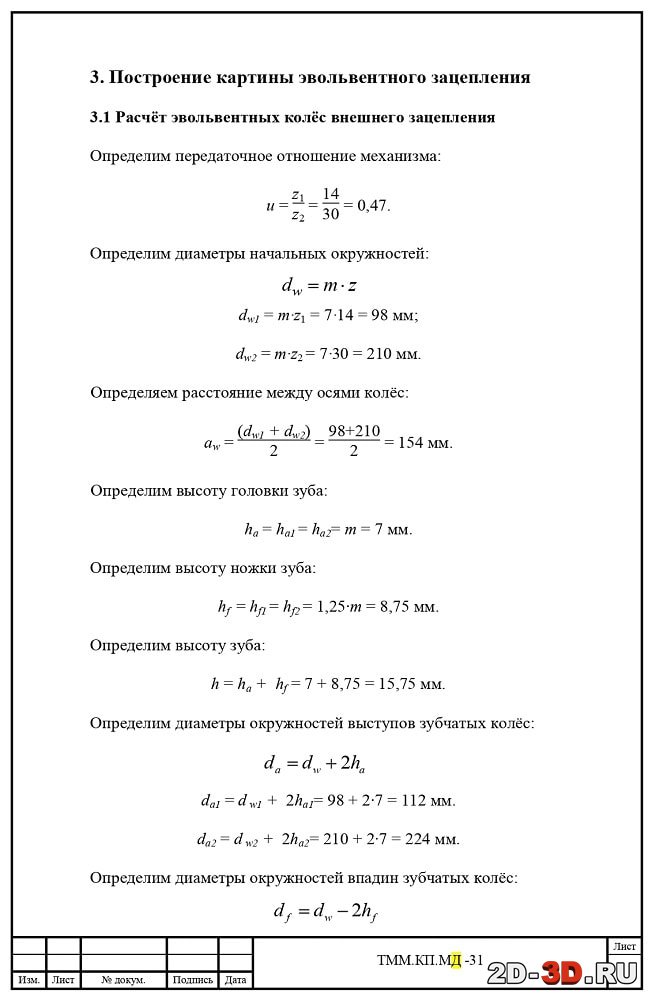

3.1 Расчёт эвольвентных колёс внешнего зацепления

3.2 Построение нормального эвольвентного зацепления

3.3 Определение коэффициента перекрытия


Скачать:


 Определение структуры, степени подвижности и класса механизма Построение плана ускорений Расчёт эвольвентных колёс внешнего зацепления
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 23 (3)
