Формат файлов: .cdw Компас-3D, .docx Word
Кол-во чертежей: 2
Категории: Чертежи проекты / ТММ
| Тип проекта |
Курсовой |
Кол-во листов (чертежей) |
| Формат |
.cdw Компас-3D, .docx Word |
28 (2) |
Курсовой проект по ТММ. Проектирование и исследование механизмов пилонасекательной машины
Проект с расчетами и чертежами в редактируемом формате .cdw Компас-3D
В данном курсовом проекте были выполнены необходимые расчеты, анализ, построения. Внутри расчетно-пояснительная записка на 28 листов и 2 листа графического материала в Компас-3D. Данную работу можно редактировать и использовать в своих целях, как вариант – в качестве шаблона или примера для своей работы
Задание:

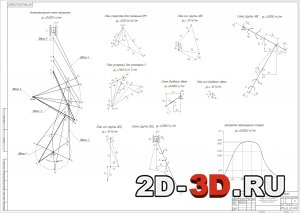

Список чертежей:1. Синтез, кинематическое исследование и силовой расчет рычажного механизма
2. Синтез зубчатой передачи
Содержание расчетно-пояснительной записки:Задание для курсовой работы
1. Синтез и кинематическое исследование рычажного механизма
1.1. Структурный анализ и определение класса механизма
1.2. Построение кинематической схемы механизма
1.3. Построение плана скоростей механизма для положения №3
1.4. Построение плана ускорений механизма для положения №3
1.5. Построение диаграммы перемещения ползуна в функции угла поворота кривошипа φ
2. Кинетостатический расчет механизма
2.1. Силовой расчет структурной группы DEE6
2.2. Силовой расчет структурной группы ABС
2.3. Силовой расчет звена 1 (ОА
3. Синтез зубчатой передачи
3.1. Определение общего передаточного отношения редуктора
и разбивка его по ступеням
3.2. Подбор чисел зубьев планетарной передачи редуктора
3.3. Построение кинематической схемы зубчатого механизма
3.4. Геометрический расчет зубчатой пары простой ступени
3.5. Профилирование пары зубчатых колес
3.6. Построение эпюры коэффициентов скольжения
Список литературы
