Крестовина деталь 25-49-46/46-01. Организация производства.

10 066
Max
25 мая 2011
  • 100

Крестовина деталь 25-49-46/46-01. Организация производства.
Дипломный проект.

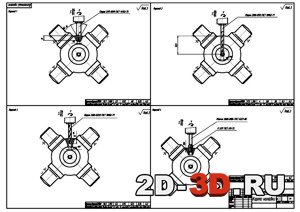

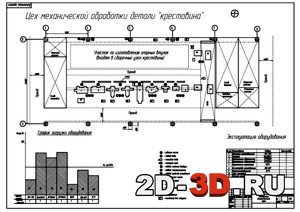

Карта наладкиПлан цеха

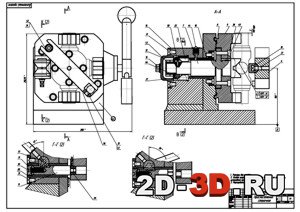

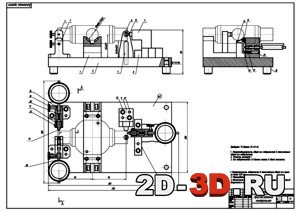

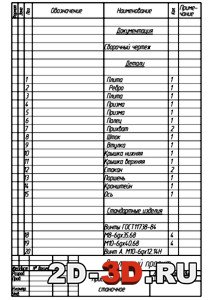

Приспособление станочноеПриспособление контрольное

Список чертежей: крестовина, крестовина поковка, план цеха механической обработки детали крестовина, карты наладки, приспособления станочные 6 листов, приспособление контрольное, протяжка сборная, протяжка секция №1 и №2, показатели экономической эффективности проекта, технико-экономические показатели по участку.

В дипломном проекте представлен анализ технических условий и технологический процесс по обработке детали 25-49-46/46-01-крестовина. Разработан рабочий маршрутно-операционный технологический процесс обработки детали. Также приведен анализ служебного назначения детали. Выполнены расчеты припусков, режимов резания, норм времени. Сконструированы станочные приспособления для сверлильной и шлифовальной операций. Для обработки торцевых цапф сконструированы протяжки. Разработано контрольное приспособление для контроля технических требований чертежа. В соответствии с заданием выполнены разработки по охране труда на участке. Рассмотрены вопросы экономики и организации производства. Здесь выполнены соответствующие расчеты для участка, составлена смета расходов, плановая калькуляция себестоимости, а также технико-экономических показателей участка.

Оглавление работы
Введение

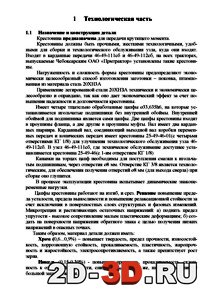

1. Технологическая часть.
1.1 Назначение и конструкции детали
1.2 Анализ технологичности конструкции детали
1.1 Определение типа производства
1.2 Анализ существующего технологического процесса
1.3 Методы получения заготовки

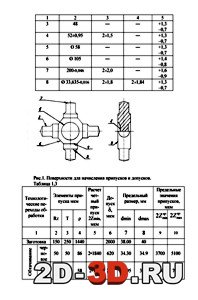

1.4 Расчет припусков
1.5 Расчет режимов резания
1.6 Расчет норм времени
2. Конструкционная часть.
2.1 Расчет станочного приспособления
2.2 Расчет сверлильного приспособления
2.3 Расчет шлифовального приспособления
2.4 Расчет режущего инструмента
2.5 Расчет плоской протяжки
2.6 Расчет фасонной протяжки
2.7 Разработка контрольного приспособления
3. Организационная часть.
3.1 Расчет потребности в оборудовании по участку
3.2 Расчет численности рабочих участка
3.3 Расчет площади участка
3.4 Расчет основного фонда заработной платы
4. Экономическая часть.
4.1 Экономическое обоснование эффективности внедрения участка
4.2 Методика расчета экономической эффективности
4.3 Расчет экономической эффективности от внедрения мех участка обработки детали
5. Безопасность и экологичность проекта.
Введение
5.1 Анализ техпроцесса обработки детали с точки зрения охраны труда и техники безопасности
5.2 Техника безопасность при работе на станках
5.3 Обработка резанием с применением СОЖ
5.4. Производственная санитария
5.5. Пожарная безопасность
5.6. Организация работы по охране труда на предприятии
5.7. Производственное освещение
5.8. Расчет уровня звукового давления в расчетной точке
Заключение
6. Научная часть.
Методика расчета черновой части протяжки
Список использованной литературы

Чертежи одновременно в Компас, AutoCAD и pdf. 3d модель крестовины только в Компасе.
