Дизель-молот МСДШ 1– 3000 – 002

Чертёж с расчётами
Чертёж дизель-молота МСДШ 1-3000–002

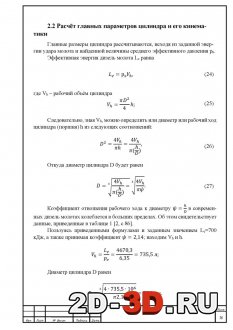

Расчёт параметров цилиндра и его кинематики  Спецификация  Тепловой расчёт


Скачать:




В составе чертёж молота дизельного штангового в формате 1:15 со спецификацией.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Тип штанговый

2. Наибольшая сила удара 45,8 кДж

3. Масса ударной части 3200 кг

4. Частота ударов 47 уд/мин

5. Масса забиваемой сваи 1,2...4,0 т

6. Расход топлива (средний) 12,5 л/ч

7. Расход смазочного масла 0,65 л/ч

8. Масса молота 4700 кг

9. Масса кошки 113 кг


Содержание расчётно-пояснительной записки:

Введение

1. Назначение, краткое описание устройства и работы дизель-молота МСДШ 1– 3000 – 002

2. Определение основных параметров машин и рабочего оборудования

2.1 Тепловой расчёт

2.2 Расчёт главных параметров цилиндра и его кинематики

3. Техника безопасности, охрана окружающей среды и ресурсосбережение при работе машины

4. Требования охраны труда в аварийных ситуациях

5. Требования охраны труда по окончании работы



Сваебойный дизель-молот из: блок поршня, ударной части, направляющей штанги, кошки, траверсы, штыря, рычага сброса, валика, форсунки, топливопровода, выступа, пальца, наголовника, серьги, пробки, крепления тросса, маслянного насоса, тросса, крюка, шпильки.


Дизельный молот штанговый МСДШ 1 – 3000 – 002 предназначен для забивания свай в землю со свободным падением ударной части, с распылением топлива при помощи форсунки.


Расчётно-графическая работа на тему: расчёт дизель-молота МСДШ 1-3000-02.

Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, docx, Word 24 (1)
