Автобетоносмеситель
Курсовой проект с расчётами

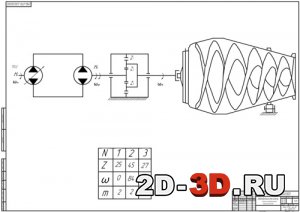

Автобетоносмеситель (чертеж общего вида)Схема кинематическая принципиальная



Схемы включения гидравлических элементов в различных режимах работыСтруктурно-логическая схема разрабатываемой системыСхемы для определения центра тяжести смеси



Список чертежей:  автобетоносмеситель (чертеж общего вида), схема кинематическая принципиальная.

В данном проекте целью модернизации является повышение динамических качеств автобетоносмесителя, снижение энергозатрат (снижение расхода топлива).
Техническим решением, обеспечивающим достижение данной цели, является отключение привода смесительного барабана от основного двигателя и использование для привода иного источника энергии на период разгона.

Технические характеристики:
1. Шасси МАЗ 63035
2. Масса снаряженная, кг 12800
3. Масса полная, кг 25000
4. Распределение полной массы, кг
- на переднюю ось 6000
- на тележку 18000
5. Геометрический объем барабана, м 10
6. Рабочий объем смесительного барабана, м 6
7.  Привод смесительного барабана гидромеханический
- гидравлическая ступень ГСТ-90
- механическая ступень планетарный редуктор i=109
8. Частота вращения смесительного барабана, мин 0-16
9. Скорость движения максимальная, км/ч 60
10. Производительность бетононасоса, м  /ч 73
11. Давление подачи, бар 54
12. Привод бетононасоса гидравлический
13. Объем загрузочного бункера, л 450

Содержание пояснительной записки курсовой работы
1 Обоснование темы дипломного проекта
1.1 Назначение и область применения
1.2 Патентно-технический анализ
1.3 Описание проектируемой конструкции и внесенных в нее изменений
2 Выбор и расчет основных параметров
3 Расчет гидросистемы автобетоносмесителя
4 Расчет разрабатываемой системы
4.1 Определение пути и времени разгона автобетоносмесителя
4.2 Выбор и расчет гидропневмоаккумулятора
4.3 Расчет энергии торможения, используемой для зарядки аккумулятора
5 Метрология и стандартизация
6 Безопасность и экологичность проекта
6.1 Перспективы развития охраны труда СДМ
6.2 Анализ потенциальных опасностей при работе автобетоносмесителя
6.3 Технические и технологические решения по снижению опасных факторов
6.4 Расчет устойчивости автобетоносмесителя
6.5 Рекомендации по безопасной эксплуатации автобетоносмесителя
6.6 Выводы по разделу
7 Технологический процесс изготовления детали.
7.1 Назначение детали
7.2 Анализ технологичности конструкции
7.3 Определение типа производства
7.4 Выбор способа получения заготовки
7.5 Назначение технологического маршрута обработки
7.6 Расчет припусков на обработку
7.7 Выбор оборудования и приспособлений
7.8 Расчет режимов резания
7.9 Расчет норм времени
8 Инновационная стратегия на рынке автобетоносмесителей
8.1 Общее описание завода МоАЗ и его экономическое положение
8.2 Краткая история и анализ рынка автобетоносмесителей
8.3 Предлагаемый стратегический проект
8.4 Сущность инновационной стратегии
8.5 Выявление конструкторских и эксплуатационных преимуществ модернизируемого автобетоносмесителя и выбор базисного варианта
8.6 Определение конкурентоспособности нового варианта
8.7 Расчет единовременных капитальных затрат
8.8 Определение годовой эксплуатационной производительности
8.9 Определение годовых текущих издержек потребителя
8.10 Расчет экономического эффекта
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 115 (2)
