Прядильно-ткацкая фабрика

Формат файлов: .rvt Revit, .docx Word, .pdf
Кол-во 3D моделей: 1
Кол-во чертежей: 3
Категории: Архитектурные. Промышленные здания и сооружения / Revit

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.rvt Revit, .docx Word, .pdf	10 (3)


Производственный корпус цеха в г. Астрахань представляет собой одноэтажное здание общей площадью 4320 м2, имеет в плане прямоугольную форму. Внутрицеховая транспортировка грузов осуществляется за счёт трех подвесных кранов грузоподъёмностью 10 тонн. Предприятие обеспечено централизованным теплоснабжением, водоснабжением, производственной и ливневой канализацией, электроснабжением. Прядильно-ткацкая фабрика по производственным процессам имеет группу 1а, то есть процессы, незначительно загрязняющие руки и спецодежду. Количество рабочих составляет 350 человек, из которых мужчин – 175, женщин – 175.
В проекте были выполнены пояснительная записка в Word, 3D модель и чертежи в редактируемом формате Revit и продублированные в PDF. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Для передвижения рабочих предусмотрены тротуары шириной 3м. Ширина автомобильных дорог принята 7м. Предусмотрены два въезда на территорию производственного здания, оборудованные контроль-но-пропускными пунктами, на территории промышленного предприятия организована парковка для ведомственного транспорта, количество стояночных мест (40 мест для легкового и 4 для грузового транспорта) определено из расчёта по СП 113.13330.2016 Стоянки автомобилей.
Схема генплана предусматривает проектриуемое здание - прядильно ткацкий цех, парковочные места, дороги, фонтан, троутары, озеленение: деревья и кустарники.
Благоустройство территории: предприятие создаёт благоприятные условия для работы и отдыха трудящихся.
Принятое объёмно-планировочное решение цеха обусловлено производственно-технологической схемой и отвечает требованиям унификации конструктивных элементов. Производственное здание представляет собой прямоугольник с размерами в плане 120х36 м. Шаг колонн 12 м.
Высота от чистого пола до низа фермы 6 м. В здании принята ну-левая привязка стен к разбивочным осям.
Данный цех поделён на 5 зон, куда входят: склад сырья, сновальный отдел, шлихтовальный отдел, чесальний отдел, отделение пряже-прядения, ткацкий цех, склад готовой продукции.
В фабрике используются железо-бетонные колонны прямоугольного сечения 300х500, длиной 9 м. Колонны жёстко заделываются в фундаменты. Шаг колонн 12 м. Стены запроектированы по самонесущей схеме. Разрезка стен на панели – горизонтальная. Предусмотрены однослойные панели толщиной 150 мм. со следующими размерами: 1,2х12; 1,8х12 Стены опираются на фундаментные балки. Водоотвод с покрытия предусмотрен внутренний.

Список 3D моделей:
1. Прядильно-ткацкая фабрика

Список чертежей:

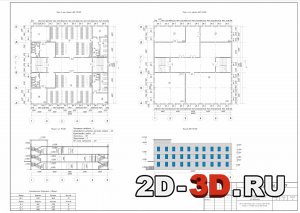

1. Фасад АБК М1:200, План 3 этажа АБК М1:200, Разрез 3-3 М1:200, Фасад АБК М1:200
2. План кровли М1:400, Разрез 2-2 М1:200, План 1-го этажа АБК М1:200, Узел примыкания к колонне М:20, Узел пересечения вертикальных связей М1:20, Узел парапета М1:20, Узел опирания фермы на колонну М1:20

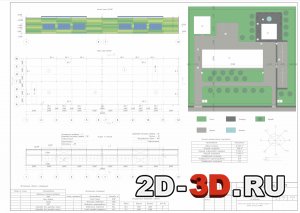

3. Фасад цеха М1:400, План цеха М1:400, Разрез 1-1 М1:400, Ген. план М1:1000

Содержание пояснительной записки:
1.ТЕХНОЛОГИЧЕСКИЕ ДАННЫЕ ПРОИЗВОДСТВА
2. РОЗА ВЕТРОВ
3. ГЕНЕРАЛЬНЫЙ ПЛАН
3.1. Технико-экономические показатели генерального плана
5. АДМИНИСТРАТИВНО-БЫТОВОЙ КОРПУС
6. КОНСТРУКТИВНОЕ РЕШЕНИЕ ПРОИЗВОДСТВЕННОГО КОРПУСА
6.1. Колонны
6.2. Стены
6.3. Водоотвод с покрытия
6.4. Стропильные конструкции
7. СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.rvt Revit, .docx Word, .pdf	10 (3)
