Промышленное здание в Revit

Формат файлов: .rvt Revit, .fbx, .ifc, .docx Word, .pdf
Кол-во 3D моделей: 1
Кол-во чертежей: 2
Категории: Архитектурные. Промышленные здания и сооружения / Autocad / Revit

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.rvt Revit, .fbx, .ifc, .docx Word, .pdf	12 (2)




Курсовой проект посвящён BIM-моделированию промышленного здания. В ходе работы были созданы 2 чертежа и 3D-модель здания в Revit 2013, включающая основные архитектурные и конструктивные элементы. Моделирование выполнено с применением технологий BIM, что позволяет наглядно представить объект, а также использовать модель для анализа, корректировок и дальнейшей работы. Модель была сохранена в форматах .rvt, .ifc и .fbx. Также были продублированы чертежи в PDF, и подготовлена пояснительная записка в формате Word с описанием выполненной работы и принятых решений. Файлы в проекте легко редактируются, что позволяет использовать их в своих целях и различных программных средах, как вариант – в качестве шаблона или примера для ваших работ.

В результате выполнения курсового проекта была выполнена поставленная цель: была разработана информационная модель производственного здания с применением технологии информационного моделирования (BIM) в программной среде Autodesk Revit. Были проработаны архитектурно-строительные решения, включая конструктивную схему здания, элементы каркаса, покрытия и ограждающих конструкций. Особое внимание уделялось корректному размещению и сопряжению сборных железобетонных элементов, таких как колонны, балки, фермы и плиты покрытия.
Применение Revit позволило не только визуализировать здание в 3D-пространстве, но и обеспечить точность проектных данных, упростить работу с чертежами, спецификациями и проверить правильность сопряжений элементов. Такой подход значительно повышает эффективность проектирования, уменьшает количество возможных ошибок и способствует более точной координации между разделами проекта.
Результаты курсовой работы подтверждают, что использование современных BIM-технологий, таких как Revit, открывает широкие возможности в проектировании гражданских и производственных зданий, обеспечивая высокую точность, информативность и адаптивность проектных решений. Полученные навыки и знания могут быть применены в будущей профессиональной деятельности при разработке реальных инженерных проектов.

Исходные данные для проектирования:
Высота предприятия от пола до низа стропильных конструкций – 9600 мм.
Длина предприятия – 120000 мм.
Ширина предприятия – 48000 мм.
Длина административно-бытового комплекса – 10000 мм.
Ширина административно-бытового комплекса – 48000 мм.
Высота административно-бытового комплекса – 9000 мм.
Грузоподъёмность крана – 20 т.

Список 3D моделей:
1. Промышленное здание

Список чертежей:

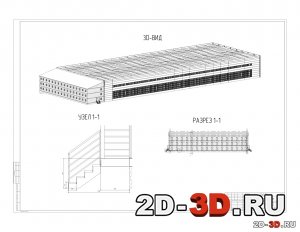

1. 3D-вид, Разрез 1-1, узел 1-1

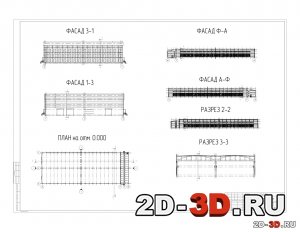

2. Фасад 1-3, Фасад 3-1, Фасад А-Ф, Фасад Ф-А, Разрез 2-2, Разрез 3-3, План на отм. 0.000

Содержание пояснительной записки:
Введение
1 Интерфейс Revit
2 Исходные данные для проектирования
2.1 Конструктивная схема здания
2.2 Колонны
2.3 Балки
2.4 Фермы
2.5 Плиты покрытия
2.6 Ограждающие конструкции
2.7 Окна и двери
3 Конструктивная схема АБК
3.1 Стены
3.2 Плиты покрытия
Заключение
Список использованных источников
