Промышленное здание из сборного ЖБ в Revit

Формат файлов: .rvt Revit, .docx Word, .pdf
Кол-во 3D моделей: 1
Кол-во чертежей: 2
Категории: Архитектурные. Промышленные здания и сооружения / Revit

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.rvt Revit, .docx Word, .pdf	20 (2)

В результате выполнения курсового проекта были выполнены следующие задачи:
Сбор климатических характеристик с нормативных источников для города, заданного в исходных данных; Описание общих характеристик объекта, исходя из технического задания на проектирование данного объекта; Подбор сборных элементов (колонны, подкрановые балки, фундаменты), опираясь на заданные нагрузки и назначение будущего цеха; Определена минимальная глубина заложения фундамента; Выполнен теплотехнический расчёт для выбора конструкции стенового ограждения; Выполнен расчёт площади остекления согласно нормативным документам; Выполнен подбор соответствующих плит покрытия (сплошные/с отверстием под зенитные фонари); Подобрано конструктивное решение крыши; Подобрано устройство полов, учитывая особенности назначения производственного здания; Организована пространственная жёсткость каркаса здания с помощью металлических связей; Выполнена раскладка зенитных фонарей; Учтены противопожарные и физико-технические требования; Выполнен расчёт и проектирование бытовых помещений

Промышленное здание – кузнечно-ковочный цех.
Температура внутреннего воздуха +14 о С. Здание состоит из 3 блоков. Каждый блок пролетом L2=24 м. Общая длина здания - 96 м. Высота до низа несущих конструкций – 14,4 м.
Для здания кузнечно-ковочного цеха колонны и стропильные конструкции выполнены из сборного железобетона, плиты покрытия – железобетонные ребристые длиной 6 м. Верхнее освещение – зенитные фонари. Здание снабжено мостовыми кранами грузоподъёмностью 30 тонн.

Список 3D моделей:

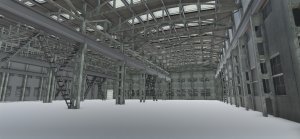

1. Промышленное здание

Список чертежей:
1. Фасад, совмещенный план, разрез 1-1
2. Разрез 2-2, разрез 3-3, узел 1, узел 2, план кровли

Содержание расчетно-пояснительной записки:
Введение
1 Основная часть
1.1 Общая характеристика объекта
1.2 Элементы каркаса. Обеспечение жесткости и устойчивости
1.2.1 Колонны
1.2.2 Подкрановые балки
1.2.3 Фундаменты
1.2.4 Стеновое ограждение
1.2.5 Окна и ворота
1.2.6 Несущие конструкции покрытие
1.2.7 Конструктивное решение крыши
1.2.8 Устройство полов основных производственных помещений
1.2.9 Связи
1.2.10 Светоаэрационный фонарь
2 Противопожарные требования
3 Расчет и проектирование бытовых помещений
4 Физико-технические требования
5 Ошибки проекта
Заключение
Список литературы
 «Дальневосточный федеральный университет»
(ДВФУ)
Политехнический институт
(Школа)
Департамент геоинформационных технологий

Температура внутреннего воздуха +14 оС. Здание состоит из 3 блоков. Каждый блок пролетом L2=24 м. Общая длина здания - 96 м. Высота до низа несущих конструкций – 14,4 м.
Для здания кузнечно-ковочного цеха колонны и стропильные конструкции выполнены из сборного железобетона, плиты покрытия – железобетонные ребристые длиной 6 м. Верхнее освещение – зенитные фонари. Здание снабжено мостовыми кранами грузоподъёмностью 30 тонн.
Климатические характеристики для г. Омск:
• Температура наружного воздуха наиболее холодной пятидневки с обеспеченностью 0,92 составляет -36 оС. [1]
• Температура воздуха наиболее холодных суток с обеспеченностью 0,98 составляет -42 оС. [1]
• Абсолютная минимальная температура воздуха -49 оС. [1]
• Снеговой район - III, нормативное значение веса снегового покрова – 1,5 кН/м2 [2];
• Ветровой район - III, нормативное значение ветрового давления – 0.373 кПа [2];
• Нормативная глубина промерзания грунта под оголенной поверхностью – 2,2 метра;
• Сейсмичность района строительства – 6 баллов [3];
Исходные данные по номеру зачетной книжки (676):
• Шифр планировочной схемы II-4;
• Район строительства – Омск;
• Температура внутреннего воздуха - +14 оС;
• Класс точности – средний;
• Пролёт L2=24 м;
• Высота до низа несущих конструкций – 14,4 м;
• Грузоподъёмность крана – 30 т;
• Верхнее освещение – зенитные фонари;
•Колонные и стропильные конструкции – сборный железобетон;
• Стены – трёхслойные (ж/б – 160 мм, пенополистирол – по ТТР, ж/б – 160 мм);
• Плиты покрытия – ж/б ребристые L = 6 м;
• Остекление – стальные коробчатые сечения.
