Формат файлов: .dwg AutoCAD
Кол-во чертежей: 12
Категории: Чертежи проекты / Архитектурные. Промышленные здания и сооружения
| Тип проекта |
Рабочий |
Кол-во листов (чертежей) |
| Формат |
.dwg AutoCAD |
(12) |
Помещение под трансформатор
Чертежи в редактируемом формате .dwg AutoCAD
В данном проекте помещения под трансформатор были выполнены 10 листов чертежей и 2 листа спецификаций в редактируемом формате AutoCAD. Все чертежи легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Список чертежей:1. Фасад А/1-2, схема раскладки фундаментных блоков
2. Схема раскладки плит покрытия, план кровли, состав перекрытия
3. Кладочный план, узел 1

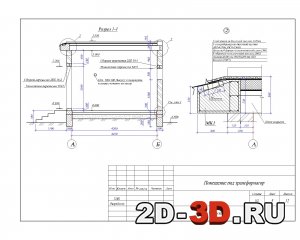

4. Разрез 1-1, узел 2
5. Разрез 2-2, узел 3
6. Узлы 4, 5
7. Схема раскладки закладных брусков, монолитный козырек 1
8. Армирование монолитных перемычек МП1 и МП2
9. Лестница
10. Разрез 5-5, разрез 6-6
11. Спецификация, лист 1
12. Спецификация, лист 2
