Рабочий проект здания Котельной

291
AlLhal
8 ноября 2024
  • 0

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 50
Теги: Рабочий проект Котельная
Категории: Архитектурные. Промышленные здания и сооружения / Котельни
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg AutoCAD (50)
Рабочий проект здания Котельной
Архитектурно строительные чертежи в редактируемом формате .dwg AutoCAD

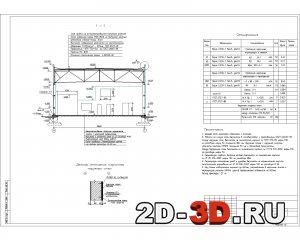

Фасад Разрез 1-1

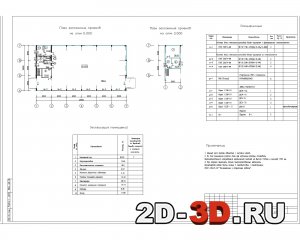

План заполнения проемовПлан котельной
План на отм. 0.000Разрез 2-2

Здание котельной прямоугольное в плане размером 18х36 м состоящее из одноэтажного корпуса. Здание - каркасное с ж/бетонными колоннами и металлическими фермами
Планировка здания выполнена с учетом размещения котельного зала в осях Б-Ги1-2 расположены бытовые помещения, склад, водоподготовка.
Помещение венткамеры и начальника цеха расположены на техническом
этаже, который находится в осях Б-Ги 1-2.
Фундамент-под колонны-монолитные ж/б.
Стены наружные по осям А,Г,7 из "СЭНДВИЧ" панелей по оси1-из силикатного кирпича
Стены внутренние - из силикатного кирпича
Перекрытие - сборные железобетонные панели с круглыми пустотами и легкое из профнастила по металлическим фермам.
Кровля - рубероидная
Перегородки - силикатный кирпич, душевые-керамический.
Окна - металлопластиковые со стеклопакетом.
Двери - деревянные глухие.
Наружная и внутренняя отделка - приведены в таблице отделки фасадов и ведомости отделки помещений.

Список чертежей:
  1. Общие данные
  2. Схема расположения фундаментов в осях 1-7
  3. Фрагменты схемы элементов фундаментов в осях 1-Г, в осях 2-1, 2-Г, 3-А, 3-Г, 4-А, 4-Г, 5-А, 5-Г, 6-Г, 6-А.
  4. Фрагменты схемы элементов фундаментов в осях 7-А, 7-Г.
  5. Фрагменты схемы элементов фундаментов в осях 7-Б, развертки фундаментов, сечения.
  6. Узлы и сечения фундаментов
  7. Армирование фундаментной балки
  8. Фундамент ФМ-1
  9. Фундамент ФМ-1а
  10. Фундамент ФМ-2
  11. Фундамент ФМ-3
  12. Фундамент ФМ-3а
  13. Фундамент ФМ-4
  14. Фасад по оси А
  15. Фасад по оси Г. Эскизы оконных блоков.
  16. Фасады по оси 1,7
  17. План в осях 1-7 на отм 0.000. План в осях 1-2 на отм. 3.000.
  18. Разрез 1-1
  19. Разрез 2-2
  20. Схема расположения колонн, ферм покрытия.
  21. Схема расположения прогонов, связей по верхним поясам ферм.
  22. Схема расположения по нижним поясам ферм.
  23. Узлы к схеме каркаса. Узел 1,2.
  24. Узлы к схеме каркаса. Узел 3,4,5.
  25. Металлические элементы СФ-1, 1СФ33и, Дм-1, Дм-2.
  26. Связь СВК
  27. Узлы к связи СВК
  28. Схемы раскладки стенового фахверка по оси А, Г.
  29. Схемы раскладки стенового фахверка по оси 7. Спецификация
  30. Монтажная схема стеновых панелей по оси А,Г.
  31. Монтажная схема стеновых панелей по ои 7, сечение 1-1, 2-2.
  32. Панели стен. Монтажные элементы. Спецификация.
  33. Узлы крепления стенового фахверка и стен.
  34. Узлы крепления стен.
  35. Изделия стенового фахверка
  36. Изделия стенового фахверка. Спецификация.
  37. Опалубочные чертежи колонн. Ведомость расхода стали.
  38. Закладные детали колонн. Спецификация.
  39. Узлы 1,2. Закладные детали колонн
  40. Схемы расположения перемычек.
  41. Схемы расположения плит перекрытия первого этажа.
  42. Лестница ЛМ-1, ОГ-1, ОГ-2.
  43. План кровли в осях 1-7.
  44. ЛМ-2
  45. План расположения проемов
  46. Ведомость отделки помещений. Экспликация полов.
  47. Ворота Вр-1
  48. Обрамление ворот, узлы.
  49. Вентиляционная шахта.
  50. План фундаментов под оборудование.

Схема расположения колонн, ферм покрытияУзлы
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg AutoCAD (50)
