Исследование кривошипно-ползунного механизма поршневого компрессора

1 401
Аким
4 февраля 2019
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 3

Исследование кривошипно-ползунного механизма поршневого компрессора.

Курсовой проект.

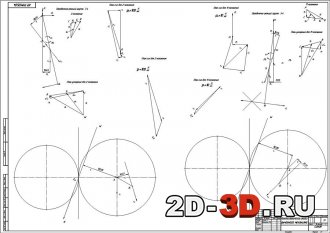

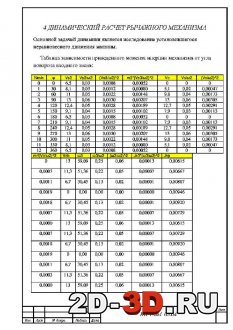

Динамический расчет рычажного механизма  Кинетостатический расчет рычажного механизма

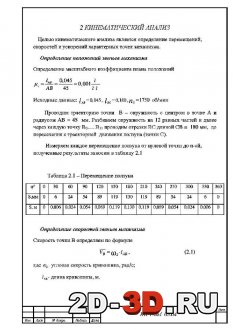

Кинематический расчет рычажного механизма

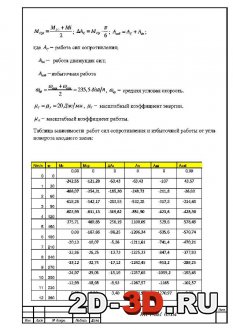

Динамический расчет рычажного механизма    расчет рычажного механизма расчет рычажного


В составе чертежи: кинематический расчёт рычажного механизма, кинетостатический расчёт рычажного механизма, динамический расчёт рычажного механизма.

Целью структурного анализа является изучение строения механизма, определение его степеней свободы и класса.

Данный кривошипно-ползунный механизм, является механизмом 2 класса, по наивысшему классу группы Ассура.

Целью кинематического анализа является определение перемещений, скоростей и ускорений характерных точек механизма.



Содержание РПЗ:

1 СТРУКТУРНЫЙ АНАЛИЗ

Степень подвижности механизма

Формула строения механизма

Класс механизма

2 КИНЕМАТИЧЕСКИЙ АНАЛИЗ  МЕХАНИЗМА

Определение положений звеньев механизма

Определение скоростей звеньев механизма

Определение ускорений звеньев механизма

3 КИНЕТОСТАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА

Определение реакций в кинематических парах группы 3 -4 для рабочего хода

Определение реакций в кинематических парах группы 1 -2 для рабочего хода

Определение реакций в кинематических парах группы 3 -4 для холостого хода

Определение реакций в кинематических парах группы для холостого хода 1 -2

4 ДИНАМИЧЕСКИЙ РАСЧЕТ РЫЧАЖНОГО МЕХАНИЗМА

Расчет маховика

5 КИНЕМАТИЧЕСКИЙ АНАЛИЗ ЗУБЧАТОГО МЕХАНИЗМА

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 24
