Проект крышной газовой котельной мощностью 1840 кВт для теплоснабжения помещений

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 10
Категории: Чертежи проекты / Котельни

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(10)

 В проекте была рассмотрена крышная газовая котельная мощностью 1840 кВт для теплоснабжения помещений дилерского центра. Внутри были выполнены чертежи в редактируемом формате AutoCAD. Все чертежи легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Проект крышной газовой котельной мощностью 1840 кВт для теплоснабжения помещений дилерского центра разработан на основании задания на проектирование и в соответствии с действующими нормативными документами:
СНиП II-35-76 «Котельные установки»;
СНиП 2.04.07-86 «Тепловые сети»;
СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование»;
ДНАОП 0.00-1.26-96 «Правила устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа, водогрейных котлов и водонагревателей с температурой нагрева не выше 115° С».
«Рекомендации по проектированию крышных, встроенных и пристроенных котельных установок и установке бытовых теплогенераторов, работающих на природном газе» 2-е издание.
Категория потребителя по надежности отпуска тепла - II.
В проектируемой котельной устанавливаются низкотемпературные чугунные газовые напольные котлы Logano GE615 (2 шт.), с отводом продуктов сгорания в дымовые трубы, производства фирмы "Buderus", Германия.
Топливо - природный газ низкого давления.
Номинальная тепловая мощность котла Logano GE615 - 821-920 кВт;
КПД при работе в отопительном режиме - до 95%;
Расход газа - 105,0 м³/ч;
Температура теплоносителя - 90° С.
Настоящим проектом предусмотрена также установка:
- насоса циркуляционного системы отопления типа TOP-S 65/13 3~ производства фирмы «WILO» (1раб., 1 резерв.);
- насоса циркуляционного системы теплоснабжения калориферов типа TOP-S 40/7 3~ производства фирмы «WILO» (1раб., 1 резерв.);
- насоса циркуляционного системы теплоснабжения калориферов типа TOP-S 65/7 3~ производства фирмы «WILO» (1раб., 1 резерв.);
- насоса циркуляционного системы теплоснабжения калориферов типа TOP-S 65/13 3~ производства фирмы «WILO» (1раб., 1 резерв.);
- расширительного бака мембранного типа V=3000 л фирмы «Reflex»;
- подпиточного насоса типа РКm-60-1 (резервный подпиточный насос хранить на складе);
- бака запаса подпиточной воды емкостью 2,0 м³;
- бойлера SU500-80 "RU", емкостью V=480л, производства фирмы "Buderus", Германия;
- насоса внутреннего контура ГВС типа TOP-S 40/7 1~ производства фирмы «WILO» (1раб., 1 хранить на складе);
- насоса циркуляционного ГВС типа Strаtos 32/1-12 производства фирмы «WILO» (1раб., 1 хранить на складе);
- расширительного бака мембранного типа V=50л фирмы «Reflex».
Обработка воды, циркулирующей в системе теплоснабжения, предусмотрена установкой
"ECOSOFT-DFU-635SL", а воды циркулирующей в системе горячего водоснабжения - прибором магнитной обработки воды типа EZV-40D.
Для учета расхода тепла на отопление предусмотрен теплосчетчик ULTRAHEAT 2WR583, для учета горячей воды устанавливаются два счетчика горячей воды METRON JS1,5 46.
Работа оборудования предусматривается в автономном режиме без постоянного присутствия обслуживающего персонала.
В верхних точках трубопроводов для выпуска воздуха и в нижних - для опорожнения системы предусмотрены спускные устройства. Слив воды производится после остывания воды в системе теплоснабжения до 40°С. Для приема сливов, переливов, дренажа от технологического оборудования в полу котельной предусматривается установка трапов.
Все оборудование применяемое в данном проекте сертифицировано и имеет технические паспорта, заключения санитарно-гигиенической и пожарной экспертиз.
Трубопроводы приняты из стальных водогазопроводных труб по ГОСТ 3262-75* и электросварных труб по ГОСТ 10704-91. После монтажа и гидравлического испытания трубопроводы и оборудование окрасить масляной краской за 2 раза (со средой до 40° С) или теплоизолировать (со средой выше 40° С).
Площадь легкосбрасываемых конструкций - окон - более 0,05 м²/м³ объема помещения.
Проектные решения по электросиловому оборудованию, автоматизации и КИП см. комплекты чертежей ЭМ и КА.
Проектные решения по вентиляции и отоплению котельной см. комплект чертежей марки ОВ.
Монтаж трубопроводов вести в соответствии со СНиП 3.05.01 - 85 «Внутренние санитарно-технические системы».
При производстве монтажных работ необходимо соблюдать все мероприятия по охране труда и технике безопасности в соответствии с требованиями СНиП III - 4 - 80 «Техника безопасности в строительстве».
Для обслуживания оборудования и арматуры, расположенных на высоте свыше 1,5м от пола, предусматривается переносная лестница (стремянка).

Ведомость рабочих чертежей комплекта ТМ:
1. Общие данные
2. Принципиальная тепловая схема
3. Компoновка оборудования. План на отм. 7.200. М1:50
4. Компoновка оборудования. Разрезы 1-1, 2-2. М1:50

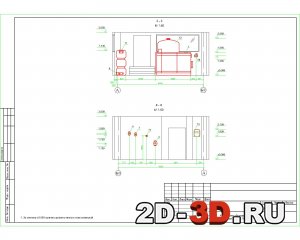

5. Компoновка оборудования. Разрезы 3-3, 2-4. М1:50
6. Трубопроводы котельной. План на отм. 7.200. М1:50
7. Трубопроводы котельной. Разрезы 1-1, 2-2. М1:50
8. Трубопроводы котельной. Разрезы 3-3, 4-4. М1:50
9. Газоходы котлов. Фрагмент плана на отм. 7.200. Разрез 1-1. М1:50
10. Схема установки теплосчетчика ULTRAHEAT 2WR583
