Проект технического перевооружения котельной. Установка двух котлов ИШМА-63

230
zmr2114
10 ноября 2025
  • 0

Формат файлов: .dwg AutoCAD, .xlsx Excel, .docx Word
Кол-во чертежей: 26
Теги: Рабочий проект Рабочие чертежи
Категории: Чертежи проекты / Котельни
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg AutoCAD, .xlsx Excel, .docx Word 7 (26)
Техническое перевооружение котельной. Установка двух котлов ИШМА-63
Рабочий проект с запиской в Word и чертежами в редактируемом формате .dwg AutoCAD
Чертежи марки ТМ, АТМ, ВК, ОВ

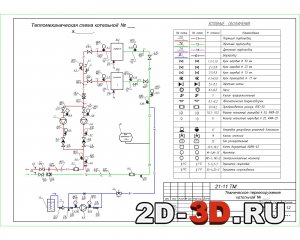

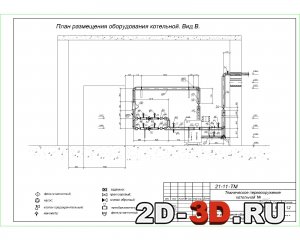

Тепломеханическая схема котельнойПлан размещения оборудования котельной. Вид В.
План размещения оборудования котельной. Вид А.План на отм. 0.000 ВК
Вид А–А ВКАксонометрическая схема котельной
Техническая хар-ка котловТепломеханические решенияТепловая изоляция, техника безопасности

Данным проектом запроектирована котельная с двумя котлами ИШМА-63, суммарной мощностью 126 кВт. Рабочий проект выполнен на основании договора на проектные работы, задания на проектирование, другой исходной документации выданной заказчиком для проектирования на территории школы. В проекте были выполнены пояснительная записка в Word, расчет дымовой трубы в Excel, и чертежи в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Ведомость основных комплектов рабочих чертежей:
21-11 ТМ - тепломеханические решения котельной
21-11 АТМ - автоматизация тепломеханических решений
21-11 ОВ - отопление и вентиляция
21-11 ВК - водоснабжение и канализация

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ:
 Задание на проектирование

Список чертежей комплекта марки ТМ:
1. Общие данные.
2. Тепломеханическая схема котельной
3. План размещения оборудования котельной.
4. План размещения оборудования котельной. Вид А.
5. План размещения оборудования котельной. Вид В.
6. План размещения оборудования котельной. Вид С.
7. Аксонометрическая схема котельной.
8. Установка водоподготовки.

Список чертежей комплекта марки АТМ:
1. Общие данные.
2. Схема трубопроводов котельной.
3. Принципиальная и функциональная схемы узла учета.
4. Схема соединений внешних проводок.
5. План расположения оборудования.
6. Чертежи установки датчиков.

Список чертежей комплекта марки ВК:
1. Общие данные.
2. План на отм. 0.000
3. Вид А–А
4. Вид В–В.
5. Схема систем ВК.
6. Схема водомерного узла

Список чертежей комплекта марки ОВ:
1. Общие данные
2. Вентиляция котельной
3. План дымовых и вентиляционных каналов
4. План дымовых и вентиляционных каналов. Вид А
5. Узел 15
6. Система вентиляции

Содержание пояснительной записки:
Титульный лист
Содержание Тома 1
Содержание проекта
Копия разрешения на выполнение проектной документации
Пояснительная записка
1.Общая часть
2.Краткая характеристика котельной
3.Тепломеханические решения
4.Водоснабжение и канализация
5.Топливное хозяйство
6.Отвод продуктов сгорания
7.Отопление и вентиляция
8.Тепловая изоляция
9.Обслуживающий персонал
10.Охрана труда и техника безопасности
Комплект рабочих чертежей
Тепломеханические решения
Автоматизация узла учета тепловой энергии
Отопление и вентиляция
Водоснабжение и канализация
Технические условия № 331
Задание на проектирование
Технический паспорт здания котельной

 Расчет в экселеОтопление и вентиляцияВодоснабжение и канализация

I. Общая часть:
1.2. Примененные строительные конструкции и материалы включены в территориальный каталог строительных конструкций выпускаемых в Краснодарском крае. Техническое перевооружение объекта ведется в одну очередь. Исходная документация для проектирования приведена в томе 1 Рабочего проекта.
1.3. Котельная предназначена для теплоснабжения систем отопления здания МОУ СОШ
1.4.  Категория потребителей тепла по надежности теплоснабжения — вторая.
1.5.  При разработке проекта использованы нормативные документы:
– СНиП II-35-76 «Котельные установки».
– СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
– Правила устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 Мпа (0,7 кгс/см²), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 °С).
– Правила технической эксплуатации тепловых энергоустановок.
– РД 34.09.102 «Правила учета тепловой энергии и теплоносителя».
– СНиП 3.05.07-85 «Системы автоматизации».
– ПУЭ «Правила устройства электроустановок

II. Краткая характеристика котельной и ее размещение.
2.1.  Существующая котельная размещена в отдельно стоящем здании на территории школы.
2.2.  Территория благоустроена, имеются действующие инженерные коммуникации, подъезды для автомобильного транспорта, подходы для людей.
2.3.  Расчетная ветровая нагрузка — 0,35 кПа, расчетная снеговая нагрузка — 0,9 кПа, расчетная зимняя температура воздуха — минус 20 °С, сесмичность 6 баллов. Климатический район — IIIБ.
2.4.  В настоящий момент в котельной установлены два водогрейных котла Факел-1, работающие на жидком топливе, которые демонтируются.
