Модернизация выправочно-подбивочно-рихтовочной машины ВПРС-03
Курсовая работа с расчетами и чертежами

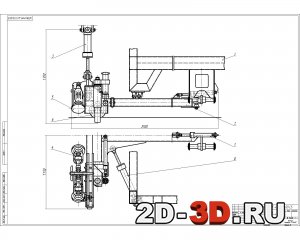

Выправочно-подбивочно-рихтовочная машина для стрелочных переводов ВПРС-03 Универсальное подъемно-рихтовочное устройство
Блок подбивочный
Гидросистема подъемно-рихтовочного устройстваПривод подбивочного блокаРабота подбивочного блока

Машина выправочно-подбивочно-рихтовочная ВПРС-03 предназначена для выправки железнодорожного пути в продольном и поперечном профилях и в плане, а также для уплотнения балласта под шпалами и с торцов шпал, под брусьями стрелочных переводов и крестовин.

Машина применяется при строительстве новых, ремонте и текущем содержании действующих железных дорог колеи 1435 и 1520 мм с рельсами до Р65 включительно, с деревянными или железобетонными шпалами на различного рода балластах. ВПРС-03 является универсальной путевой машиной циклического действия, производящей одновременную или независимую выправку, рихтовку и подбивку железнодорожного пути в полуавтоматическом или ручном режимах, как на магистральных и станционных путях, так и на стрелочных переводах.
Машина оснащена дополнительным выносным устройством для подъёмки третьего рельса, обеспечивающим работу на тяжёлых стрелочных переводах с железобетонными брусьями. Данное устройство позволяет производить подъёмку третьего рельса и частичную подбивку длинного бруса в 3-й точке для его закрепления. На машине установлены двухшпальные подбивочные блоки, производящие подбивку одной шпалы с двух сторон и двух соседних шпал с одной стороны.
Автоматизированная система смазки наиболее загруженных элементов подбивочных блоков (всего 40 точек смазки) компании “Lincoln” (Германия) позволяет исключить технологические перерывы во время работы машины.

Техническая характеристика:
1. Производительность:
при выработке и подбивке пути, шпал/ч - 1200
при подбивке стрелочных перевозов, стр.пер./ч - Я
2. Максимальная величина подъема пути. мм - 100
3. Максимальная величина рихтовки пути. мм - 100
4. Максимальный преодолеваемый уклон пути, g - 20
5. Максимальная транспортная скорость движения самоходом, км/ч - 80
6. Минимальный радиус прохождения кривых, м:
при транспортном положении рабочих органов - 80
при рабочем положении - 120
7. Масса в снаряженном состоянии, т - 62
8. Экипаж управления, чел - 4
9. Мощность дизеля, кВт - 220
10. Частота колебании подбое, гц - 35

Список чертежей:
1. Выправочно-подбивочная-рихтовочная машина для стрелочных переводов ВПРС-03;
2. Подбивочный блок;
3. Универсальное пожъемно-рихтовочное устройство.

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1 НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ ВПРС-03
2 АНАЛИЗ ПАТЕНТНОЙ ДОКУМЕНТАЦИИ
2.1 Привод подбивочного блока
2.2 Гидросистема подъёмно-рихтовочного устройства
3 ТЯГОВЫЙ РАСЧЁТ МАШИНЫ
4 РАСЧЁТ МАШИНЫ НА УСТОЙЧИВОСТЬ
5 РАСЧЁТ УСТРОЙСТВА ДЛЯ УПЛОТНЕНИЯ БАЛЛАСТА
6 РАСЧЁТ ГИДРОЦИЛИНДРА ПОДЪЁМА-ОПУСКАНИЯ ПОДЪЁМНО-РИХТОВОЧНОГО УСТРОЙСТВА
6.1 Расчёт основных параметров
6.2 Расчёт на прочность
6.3 Расчёт пальца на срез
6.4 Расчёт пальца на изгиб
7 ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ МАШИНЫ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

СП подъемно-рихтовочное устройствоСП Выправочно-подбивочно-рихтовочная машина для стрелочных переводов ВПРС-03СП блок подбивочный
Тяговый расчет машиныУниверсальное подъемно-рихтовочное устройствоШпалоподбивочный блок
