Cкоростной планировщик балласта SSP 110 SW

511
Иван Ковалёв
22 мая 2021
  • 0

Формат файлов: Компас, Word, cdw, docx
Кол-во чертежей: 3
Категории: Чертежи проекты / Железнодорожные вагоны, поезда, путевые машины
Модернизация скоростного планировщика балласта SSP 110 SW
Курсовой проект с чертежами и расчётами

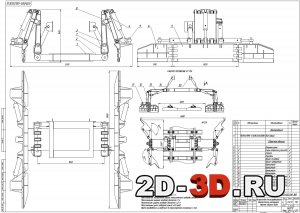

Планировщика балласта SSP 110 SW (вид общий)Устройство для разравнивания балластного материала (чертеж общего вида)

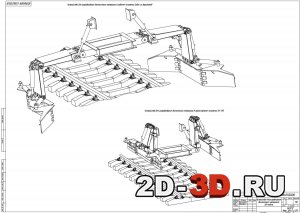

Устройство для разравнивания балластного материала 3Д-модель
Список чертежей:
  1. Планировщика балласта SSP 110 SW (вид общий)
  2. Устройство для разравнивания балластного материала (чертеж общего вида)
  3. Устройство для разравнивания балластного материала 3Д-модель
  4. Спецификации
Технические характеристики:
  • Масса - 37 т
  • Диаметр колес - 750 мм
  • Максимальная скорость - 90 км/ч
  • Максимальная рабочая скорость - 4 км/ч
  • Мощность двигателя - 300 кВт
  • Объем топливного бака - 740 л
  • Объем гидравлического бака - 730 л
  • Объем бункера - 4.5 м3
Цель данного курсового проекта – модернизация скоростного планировщика балласта SSP 110 SW, предназначенного для планирования перераспределения свежеотсыпанного балласта при всех видах ремонта и текущем содержании железнодорожного пути. Машина выполняет следующие операции:
  • планирование балластного материала по всей ширине балластной призмы для обеспечения ее проектного профиля;
  • перераспределение излишков балласта с откосов и междупутья внутрь колеи;
  • перераспределение балласта с откосов в междупутье или наоборот;
  • удаление балласта с верхней поверхности шпал и перемещение его за концы шпал;
  • очистка скреплений рельсов от балласта.
В данном курсовом проекте была произведена модернизация машины ССП путем замены устройства для распределения балласта. Были произведены тяговый, расчет на устойчивость, рассмотрены вопросы охраны труда и ресурсосбережения при работе.

Содержание пояснительной записки
Введение
1 Анализ патентной литературы
1.1 Патент RU 2044810 E 01 H5/06
1.2 Патент №2398061 RU Е01В 27/12, 27/16
1.3 Патент №121369 RU E01В 27/17
2 Назначение, краткое описание устройства, работы и модернизации машины
3 Тяговый расчет планировщика балласта
4 Расчет устойчивости машины
5 Расчет гидросистемы
6 Техника безопасности и экологическая безопасность при работе машины
Заключение
Список использованных источников


Расчет устойчивости машины против схода с рельсов СпецификацияРасчет устойчивости машины

Тяговой расчет планировщика балластаРасчет мощности и подачи насосаСхема перераспределения щебня
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 45 (3)
