Путевая машина ВПРС-02

4 053
IXTIANDR
5 апреля 2021
  • 0

Формат файлов: Компас, Word, cdw, docx
Кол-во чертежей: 3
Категории: Чертежи проекты / Железнодорожные вагоны, поезда, путевые машины
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 35 (3)
Путевая машина ВПРС-02
Курсовой проект
Чертеж общего вида

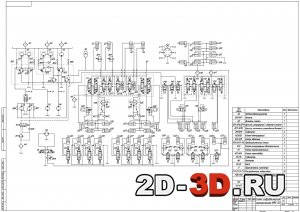

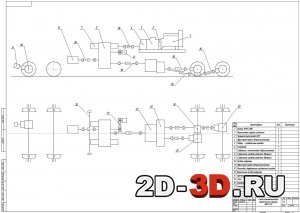

Схема гидравлическая принципиальная ВПРС-02Схема кинематическая трансмиссии машины ВПРС-02
Список чертежей:
  1. Чертеж общего вида
  2. Схема гидравлическая принципиальная ВПРС-02
  3. Схема кинематическая трансмиссии машины ВПРС-02
Машина выправочно-подбивочно-рихтовочная ВПРС-02 предназначена для выправки железнодорожного пути в продольном и поперечном профилях и в плане, а также для уплотнения балласта под шпалами и с торцов шпал, под брусьями стрелочных переводов и крестовин.
Машина применяется как при строительстве новых, так и при ремонтах и текущем содержании действующих железных дорог колеи 1435 и 1520 мм с рельсами до Р-65 включительно, с деревянными или железобетонными шпалами на различного рода балластах.
ВПРС-02 является универсальной путевой машиной циклического действия, производящей одновременную или независимую выправку, рихтовку и подбивку железнодорожного пути в полуавтоматическом или ручном режимах как на магистральных и станционных путях, так и на стрелочных переводах.

Техническая характеристика
  • Производительность - до 700 шпал/ч
  • Производительность, стрелочн. - 1,2 пер./ч
  • Мощность дизеля – 220 кВт
  • Сила подъемки – 250 кН
  • Сила рихтовки – 170 кН
  • Высота подъемки и сдвижки пути - до 100 мм
  • Транспортная скорость самоходом - 80 км/ч
  • Габарит вписывания (ГОСТ 9238-83) - 1-Т
  • Масса машины с прицепом - 54т
  • Экипаж управления – 4 чел.
Содержание пояснительной записки
Введение
1 Аналитическая часть
1.1 Назначение машины ВПРС-02
1.2 Общее устройство машины ВПРС-02
1.3 Техническая характеристика машины ВПРС-02
1.4 Принцип действия данной машины ВПРС-02
2 Охрана труда
2.1 Слесарно-монтажные и сварочные работы; электро-, пожаробезопасность
2.2 Меры безопасности при работе на машине
2.3 Экология. Промышленная санитария
2.3.1 Экология
2.3.2 Промышленная санитария
Заключение
Список использованных источников

Подбивочный блок машины ВПРС-02Подъемно-рихтовочное устройство машины ВПРС-02Контрольно-измерительная система выправки пути машин ВПРС-02
