Проектирование железобетонного промышленного здания (Вариант БС1-16 008)

163
shokha7k
29 сентября 2021
  • 0

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 1
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Проектирование железобетонного промышленного здания (Вариант БС1-16 008)
Курсовой проект
Основные несущие железобетонные конструкции здания в монолитном исполнении

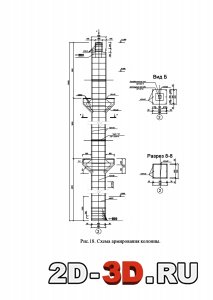

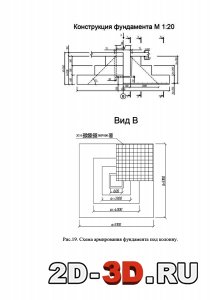

План и разрез зданияСхема армирования фундамента под колоннуСхема армирования колонны
Список чертежей:
  1. Основные несущие железобетонные конструкции здания в монолитном исполнении.
Исходные данные:
  • Нормативная величина временной длительной нагрузки на перекрытие: 7 кН/м2
  • Тип плиты перекрытия: Ребристая
  • Класс тяжелого бетона по прочности на сжатие - для ригелей перекрытия: В30, для колонн первого этажа: В35
  • Класс Прочности бетона на сжатие для плиты перекрытия: В20
  • Класс предварительно напрягаемой арматуры плиты  перекрытия: А VI
  • Пролет в метрах – 5,7
  • Число этажей в здании 5
  • Расчетное Давление на грунт основания 0,25 МПА
  • Минимальная глубина заложения фундамента 2,3 м
Здание имеет размеры в плане 21,6 х 60 м и сетку колонн 6 ´ 7,2 м. Принимаем продольное расположение ригелей. Пролет ригелей – 7,2 м, шаг ригелей – 6 м. Плиты перекрытий - ребристые, предварительно напряженные. Ширина основных плит – 1,2 м, ширина дополнительных плит – 1 м.
Ребристая предварительно напряженная плита армируется стержневой арматурой класса A1000 с электротермическим натяжением на упоры форм. Изделие подвергается тепловой обработке при атмосферном давлении. Бетон тяжелый класса B35.
Характеристики прочности бетона и арматуры:
  • Бетон тяжелый класса В25
  • расчетное сопротивление при сжатии Rb=14,5 МПа
  • расчетное сопротивление при растяжении Rbt=1,05 МПа
  • коэффициент условий работы бетона γb1=0,9
  • модуль упругости Eb=30000 МПа
  • Арматура продольная рабочая класса А400
  • расчетное сопротивление при растяжении Rs=350 МПа
  • модуль упругости Es=200000 МПа
Стык ригеля с колонной выполняется жестким на ванной сварке выпусков верхних надопорных стержней и сварке закладных деталей ригеля и опорной консоли колонны.
Ригель армируется двумя сварными каркасами, часть продольных стержней каркасов обрывается в соответствии с изменением огибающей эпюры моментов и по эпюре арматуры (материалов).
Колонна армируется пространственными каркасами, образованными из плоских сварных каркасов с продольной рабочей арматурой 3Æ20А400.
Армирование ребристой плиты Поперечное сечение ребристой плитыКонструирование арматуры ригеля
Содержание пояснительной записки
Индивидуальные исходные данные
1. План и разрез здания
2. Расчет сборного железобетонного перекрытия здания
2.1 Компоновка конструктивной схемы сборного перекрытия
2.2 Расчет ребристой плиты с напрягаемой арматурой по предельным состояниям первой группы
2.2.3 Выбор бетона и арматуры. Определение расчетных характеристик материалов
2.2.5 Расчет полки плиты на местный изгиб
2.2.6 Расчет прочности ребристой плиты по сечению, наклонному к продольной оси
2.3 Расчет ребристой плиты по предельным состояниям второй группы
2.3.1 Вычисление геометрических характеристик сечения
2.3.2 Определение потерь предварительного напряжения арматуры
2.3.4 Расчет прогиба сборной плиты
2.4 Расчет и конструирование трехпролетного неразрезного ригеля
2.4.2 Определение опорных моментов по грани колонны
2.4.3 Характеристики прочности бетона и арматуры
2.4.4 Определение высоты сечения ригеля
2.4.5 Подбор сечений арматуры в расчетных сечениях ригеля
2.4.6 Расчет прочности ригеля по сечениям, наклонным к продольной оси
2.4.7 Конструирование арматуры ригеля
3 Расчет колонны
3.1 Сбор нагрузки
3.2 Определение продольных сил от расчетных нагрузок в сечениях колонны первого этажа
3.3 Определение изгибающих моментов в сечениях колоны
от расчетных нагрузок
3.4 Выбор бетона и арматуры. Определение расчетных характеристик материалов
3.5 Расчет прочности колонны первого этажа
3.6 Расчет консоли колонны
3.7 Конструирование арматуры колонны
4.Проектирование фундамента под колонну
4.1 Расчет фундамента
Список использованных источников и литературы


Расчетная схема плит и эпюры M и QРасчетная схема рамы и варианты расположения нагрузокОпределение усилий от расчетных и нормативных нагрузок

Сбор нагрузкиРасчет прочности колонны первого этажаРасчет фундамента
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 64 (1)
