Конструирование и расчет элементов железобетонных конструкций многоэтажного здания
Курсовой проект

Схема расположения элементов сборного М1:200, разрез 1-1 М1:200, схема армирования П-1, С-1, ригель Р-1 М1:20, Р-2 М1:20, КР-1, КР-2, спецификация арматурных и закладных элементов плиты П-1, ведомость расхода стали на П-1, закладные детали ЗД-1, ЗД-2, МН-1, МН-2, МН-3, МН-4, разрезы 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7, 8-8, 9-9, 10-10, 11-11Колонна К-1 М1:20, КК-1 М1:20, стык колонн М1:20, стык колонны и ригеля М1:20, фундамент Ф-1 М1:20, сетка С-3, С-4, разрез 11-11, 12-12, 13-13, 14-14

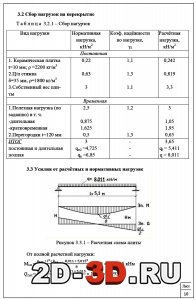

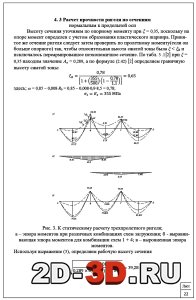

Исходные данныеСбор нагрузок на перекрытие, усилия от расчетных и нормативных нагрузокРасчет прочности ригеля по сечениям
Список чертежей:
  1. Схема расположения элементов сборного М1:200, разрез 1-1 М1:200, схема армирования П-1, С-1, ригель Р-1 М1:20, Р-2 М1:20, КР-1, КР-2, спецификация арматурных и закладных элементов плиты П-1, ведомость расхода стали на П-1, закладные детали ЗД-1, ЗД-2, МН-1, МН-2, МН-3, МН-4, разрезы 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7, 8-8, 9-9, 10-10, 11-11

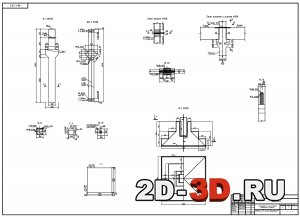

  2. Колонна К-1 М1:20, КК-1 М1:20, стык колонн М1:20, стык колонны и ригеля М1:20, фундамент Ф-1 М1:20, сетка С-3, С-4, разрез 11-11, 12-12, 13-13, 14-14
Объектом строительства является 3-этажное промышленное здание в г. Тверь.
Цель проекта – расчет сборных и монолитных железобетонных конструкций данного здания.
Рассмотрены вопросы проектирования и конструирования железобетонных предварительно напрягаемых и ненапрягаемых элементов сборных конструкций многоэтажного здания: плиты перекрытия, ригеля, колонны, фундамента.
Была рассчитана пустотная плита номинальными размерами: ширина 1500 мм, длина 5100 мм, высота 220мм. Бетон для плиты принят класса В40.
Был сконструирован и рассчитан неразрезной ригель, центрально-сжатая колонна, трехступенчатый фундамент. Бетон для перечисленных элементов принят В15.
Размеры, армирование элементов показано на прилагаемой иллюстрированной части.
Сконструированы пустотная плита перекрытия, ригели крайнего и среднего пролетов, колонна первого этажа, фундамент.

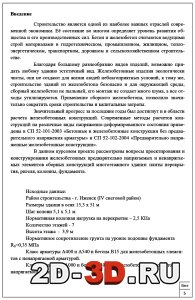

Исходные данные:
  • Район строительства - г. Ижевск (Ⅳ снеговой район)
  • Размеры здания в осях 15,3 х 51 м
  • Шаг колонн 5,1 х 5,1 м
  • Нормативная полезная нагрузка на перекрытие – 2,5 КПа
  • Количество этажей - 7
  • Высота этажа  -   3,9 м
  • Нормативное сопротивление грунта на уровне подошвы фундамента R0=0,35 МПа
  • Класс арматуры A400 и А540 и бетона В15 для железобетонных элементов с ненапрягаемой арматурой.
  • Класс арматуры А1000 и бетона В40 для железобетонных элементов с напрягаемой арматурой.
Содержание пояснительной записки
Введение
1  Нормативные ссылки
2  Компоновка сборного железобетонного перекрытия
3 Проектирование многопустотной плиты по І группе предельных состояний
3.1 Расчетный пролет и нагрузки
3.2 Сбор нагрузок на перекрытие
3.3 Усилия от расчётных и нормативных нагрузок
3.4 Характеристики прочности бетона и арматуры
3.5 Расчёт прочности сечений, нормальных к продольной оси
3.6 Определение усилий предварительного обжатия
3.7 Расчёт прочности при действии поперечной силы
4 Расчёт преднапряжённой плиты по предельным состояниям II группы
4.1 Расчёт по образованию трещин, нормальных к продольной оси
4.2 Расчёт прогиба плиты
4.3 Расчет плиты на усилия, возникающие при изготовление, транспортировки и монтаже
5  Расчет трехпролетного неразрезного ригеля
5.1 Статический расчет ригеля
5.2 Расчет прочности ригеля по сечениям, нормальным к продольной оси
5.3 Расчет прочности ригеля по сечениям, наклонным к продольной оси
6 Проектирование сборной колонны
6.1 Сбор нагрузок на колонны
6.2 Характеристики прочности бетона и арматуры
6.3 Расчет прочности колонны первого этажа
6.4 Расчёт и конструирование короткой консоли
6.5 Конструирование арматуры колонны. Стык колонн
7  Расчет трехступенчатого центрально-нагруженного фундамента
Заключение
Список использованных источников

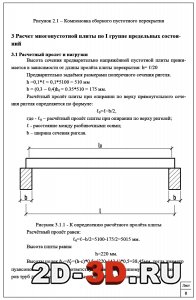

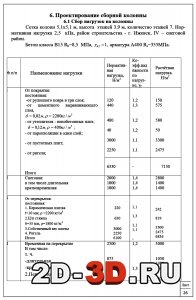

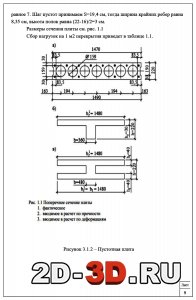

Расчетный пролет и нагрузкиПустотная плитаСбор нагрузок на колонны
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 42 (2)
