Балочное перекрытие рабочей площадки
Курсовой проект

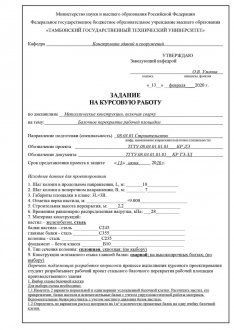

Балочное перекрытие рабочей площади Задание

Список чертежей курсового проекта
  1. План и разрезы балочной клетки, отправочные элементы, узлы, спецификация, таблица отправочных марок.
Исходные данные для проектирования  и задание
  1. Шаг колонн в продольном направлении, L, м: 18
  2. Шаг колонн в поперечном направлении, В, м: 7
  3. Габариты площадки в плане: 3L?3В.
  4. Отметка верха настила, м: +9.000
  5. Строительная высота перекрытия, м: 2,2
  6. Временная равномерно распределенная нагрузка, кПа: 28
  7. Тип сечения колонны: сплошная, сквозная; (по выбору)
  8. Конструкция монтажного стыка главной балки: сварной; на высокопрочных болтах; (по выбору)
Материал конструкций:
  • настил – железобетон, сталь
  • балки настила – сталь С245
  • главные балки - сталь С355
  • колонны - сталь С235
  • фундамент – бетон класса В10
Перечень подлежащих разработке вопросов: в процессе выполнения курсового проектирования студент разрабатывает рабочий проект стального балочного перекрытия рабочей площадки производственного здания

1. Выбор схемы балочной клетки
Для выбора схемы необходимо:
1.1.Наметить 2 варианта нормальной и один вариант усложненной балочной клетки. Рассчитать настил, его прикрепление, балки настила и вспомогательные балки с учетом упругопластической работы материала. Вспомогательные балки рассчитать с учетом местного давления балок настила.
1.2.Определить по вариантам расход материала на 1м2 и количество прокатных балок на одну ячейку балочной клетки.
1.3.Установить по вариантам схемы примыкания балок настила и вспомогательных к главной балке и соответствующую наибольшую высоту главной балки (с учетом заданной строительной высоты перекрытия);
1.4.Выбрать основной вариант, согласовать его с руководителем.
2. Расчет и конструирование главной балки
Для выполнения расчета необходимо:
2.1. Установить расчетную схему балки, собрать нагрузку, построить эпюры изгибающих моментов и поперечных сил.
2.2. Установить высоту балки (с учетом упругопластической работы материала) из сопоставления оптимальной по наименьшему расходу материала, минимальной по жесткости и наиболее возможной (см. п.2.2) высот.
2.3. Подобрать сечение сварной балки: определить толщину стенки балки из условий местной устойчивости, опыта проектирования и работы её на срез; назначить толщину поясных листов в пределах 20…40 мм; определить ширину поясных листов исходя из требуемой площади пояса, его местной устойчивости, общей устойчивости балки, равномерности распределения нормальных напряжений по ширине сжатого пояса, требований технологии сварки и сортамента.
2.4. Проверить сечение сварной балки по максимальному изгибающему моменту с учетом упругопластической работы материала, несущую способность балки с учетом местной устойчивости стенки в зоне упругопластических деформаций и обеспечение общей устойчивости балки, при необходимости сделать проверку стенки балки на действие местного давления выше лежащих балок.
2.5. Определить место изменения сечения балки от опоры (в пределах 1/6 от пролета балки), с целью уменьшения момента сопротивления сечения балки. Изменение сечения выполняем с помощью уменьшения ширины поясных листов к опоре. Ширину поясов измененного сечения определяем из требований общей местной устойчивости, технологии сварки и сортамента.
2.6. Выполнить проверку в месте изменения сечения по приведенным напряжениям и обеспеченность общей устойчивости измененного сечения, на опоре по максимальным касательным напряжениям.
2.7. Расставить поперечные ребра жесткости, согласуя их с расположением примыкающих балок; проверить местную устойчивость стенки.
2.8. Проверить прочность поясных швов, при необходимости - с учетом местного давления выше лежащих балок.
2.9. Выбрать и рассчитать конструкцию опорной части балки, результаты согласовать с результатами п.3.5.
2.10. Запроектировать укрупнительный стык сварной балки согласно задания.
2.11. Запроектировать примыкание вспомогательных балок к главной, если они есть.
3. Расчет и конструирование колонны
Для выполнения расчета необходимо:
3.1. Установить расчетную схему, геометрическую и расчетные длины колонны, учитывая при этом, что жесткое защемление в фундаменте может приниматься в расчете только при соответствующем конструировании базы колонны.
3.2. Определить продольную силу в колонне, выбрать тип сечения, если он не оговорен в задании.
3.3. Подобрать сечение и проверить общую устойчивость колонны. В сплошной колонне обеспечить возможность автоматической сварки стержня и проверить местную устойчивость стенки и полок. Сечение согласовать с руководителем.
3.4. Для сквозной колонны рассчитать прикрепление соединительных планок или раскосов к ветвям колонны.
3.5. Разработать конструкцию опирания балок на колонну. Рассчитать оголовок колонны.
3.6. Разработать и рассчитать конструкцию базы колонны согласно принятой расчетной схеме.

Графическое оформление
На листе формата А1 (594х841мм) вычертить план, продольный и поперечный разрез балочной клетки (М1:200; 1:400; 1:600); отправочные элементы всех балок и колонны (М 1:20; 1:25) с необходимыми сечениями, видами, деталями (М 1:5; 1:10); укрупнительный стык главной балки в трех видах, узел сопряжения балок между собой и с колонной с необходимыми сечениями по узлу (М 1:10; 1:20); спецификацию металла, таблицу отправочных элементов, условные обозначения и примечания. В пояснительной записке изложить все этапы выполненной работы с необходимыми эскизами, обоснованием принятых конструктивных решений, расчетами, введением, содержанием, списком, использованной литературы

СОДЕРЖАНИЕ
Лист с заданием
1. Введение.

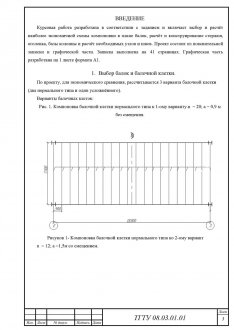

2. Проектирование балок и балочной клетки.
2.1. Вариант 1 (Нормальный тип балочной клетки)
2.1.1. Расчёт настила.
2.2. Вариант 2 (Нормальный тип балочной клетки)
2.2.1. Расчёт настила.

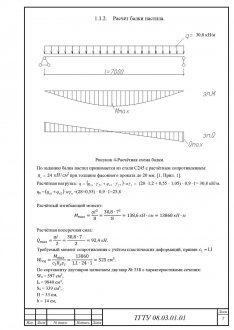

2.2.2. Расчёт балки настила.

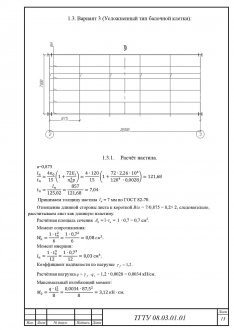

2.3. Вариант 3 (Усложненный тип балочной клетки)
2.3.2. Расчёт балки настила.
2.3.3. Вспомогательные балки.
2.4. Выбор наиболее экономичного варианта.

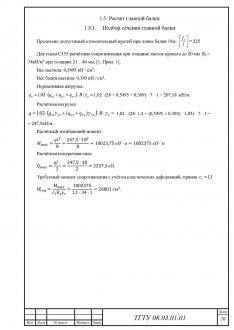

2.5. Расчёт главной балки
2.5.1. Подбор сечения главной балки
2.5.2. Изменение сечения главной балки и проверка прочности в изменённом сечении.
2.5.3. Проверка общей устойчивости главной балки
2.5.4. Поверка местной устойчивости элементов сечения главной балки.
2.5.4.1. Проверка местной устойчивости стенки
2.5.4.2. Расчет поперечных ребер.
2.5.5. Расчет деталей и узлов опирания и сопряжения балок.
2.5.5.1. Расчет опорной части главной балки.
2.5.5.2. Крепление балок настила к главным балкам.
2.5.5.3. Соединения поясов со стенкой
2.5.5.4. Расчёт монтажного стыка главной балки

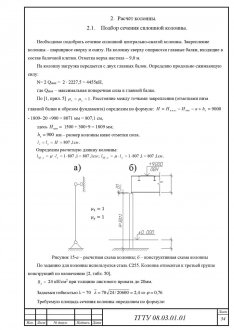

3. Расчёт колонны.
3.1. Подбор сечения сплошной колонны.
3.2. Оголовки колонн.
3.3. Базы колонн.
3.3.1. Определение толщины опорной плиты.
3.3.2. Расчет траверсы.
3.3.3. Расчет сварных швов, прикрепляющих траверсы к плите.
Литература.


Расчёт балки настила Расчёт главной балкиРасчёт колонны

Усложненный тип балочной клетки Выбор балок и балочной клетки

Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 39(1)
