Одноэтажное промышленное здание пролетом 24м

103
z.selifanova
22 ноября 2020
  • 0

Формат файлов: AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 7
Одноэтажное промышленное здание пролетом 24м
Курсовой проект

План здания на отметке 0.000.Разрез

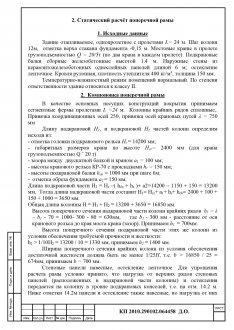

Статический расчёт поперечной рамы Арматурные изделия фундамента Крановые нагрузки

Здание отапливаемое, однопролетное с пролетом L= 24 м. Шаг колонн 12 м,  отметка верха стакана фундамента -0,15 м. Мостовые краны в пролете  грузоподъемностью Q = 20/5 т (по два крана в каждом пролете). Подкрановые балки сборные железобетонные высотой 1.4 м. Наружные стены из керамзитожелезобетонных однослойных панелей длиной 6 м; остекление ленточное. Кровля рулонная, плотность утеплителя 400 кг/м3, толщина 150 мм. Температурно-влажностный режим помещений нормальный. По степени ответственности здание относится к классу II.

Список чертежей курсового проекта
  1. План здания на отметке 0.000.Разрез 1-1
  2. Опалубочный чертеж колонны
  3. Опалубочный чертеж сегментной фермы
  4. Чертеж Фундамент Ф-1
  5. Арматурные изделия фермы
  6. Арматурные изделия колонны
  7. Арматурные изделия фундамента
Содержание
  1. Расчет предварительно-напряженной сегментной фермы покрытия пролетом   24 м
  2. Статический расчет поперечной рамы
  3. Определение нагрузок на раму-блок
  4. Статический расчет рамы-блока

Арматурные изделия фермы Арматурные изделия К1

Опалубочный чертёж фермы Опалубочный чертёж К1

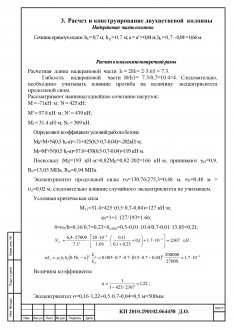

Опалубочный чертёж фундамента Расчет и конструирование двухветвевой  колонны Крановые нагрузки
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 31(7)
