Стальная ферма покрытия промышленного здания
Курсовой проект

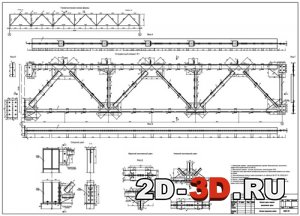

Геометрическая схема фермы, отправочный элемент фермы, опорный узел, нижний монтажный узел, верхний монтажный узел

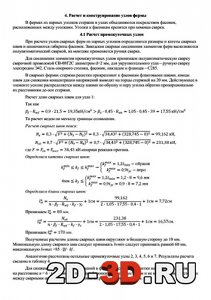

Расчетная схема фермы, определение расчетных усилий в элементах фермы, конструктивный расчет фермыРасчет и конструирование узлов фермыРасчет монтажного стыка



 Список чертежей: геометрическая схема фермы, отправочный элемент фермы, опорный узел, нижний монтажный узел, верхний монтажный узел.

Ферма покрытия из парных уголков. Длина 36 м. Состоит из двух отправочных элементов.
В расчетно-графической работе принята типовая ферма с параллельными поясами: высота фермы на опоре по обушкам поясных уголков 3150 мм, уклон по верхнему поясу 1,5 % , решетка – треугольная с дополнительными стойками; размер панели верхнего пояса 3 м, сечения элементов фермы – из парных равнополочных горячекатаных уголков (серия 1.460.2 –10 /3/).
Покрытие прогонное: по стропильным фермам с шагом 3 м устанавливают прогоны пролетом l = 6м, на которые опирается стальной лист.
Расчеты в excel, статический расчет в Полюсе.

 Содержание пояснительной записки
1. Компоновка стропильной фермы
2. Статический расчет фермы
2.1 Сбор нагрузок
2.2 Разработка расчетной схемы
2.3 Определение расчетных усилий в элементах фермы3. Конструктивный расчет
4. Расчет и конструирование узлов
4.1 Расчет промежуточных узлов
4.2 Расчет опорного узла
4.3 Расчет монтажного стыка
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, Excel, dwg, docx, xlsx 13 (1)
