Проектирование стального каркаса одноэтажного промышленного здания

Формат файлов: .dwg AutoCAD, .docx Word, .pdf
Кол-во чертежей: 2
Теги: Расчет колонны Опора Расчёт фермы
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .pdf	52 (2)

В курсовой работе было выполнено проектирование стального каркаса одноэтажного промышленного здания 168м х 30м. Каркас представлен в виде металлических колонн и металлической трапецеидальной фермы из парных уголков пролетом 30 м. В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате AutoCAD. Записка и чертежи также продублированы в PDF. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:
1. Поперечный разрез; Схемы связей; Рабочий чертеж колонны К-1; Базы колонны; Узел сопряжения.

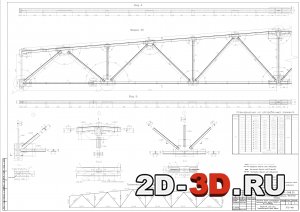

2. Ферма Ф1; Узлы 1,2,3; Геометрическая схема фермы.

Содержание расчетно-пояснительной записки:
1 Компоновка конструктивной схемы каркаса
1.1 Разбивка сетки колонн
1.2 Компоновка поперечной рамы

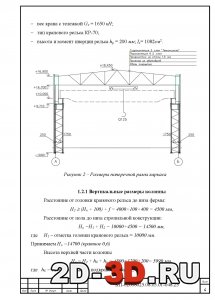

1.2.1 Вертикальные размеры колонны
1.2.2 Горизонтальные размеры колонны
1.3 Разработка схемы связей по шатру здания и колоннам
2 Проверочный расчет типовой подкрановой балки
2.1 Нагрузки на подкрановую балку
2.2 Расчетные усилия в подкрановой балке
3 Нагрузки на поперечную раму
3.1 Постоянная нагрузка
3.2 Снеговая нагрузка
3.3 Нагрузки от мостовых кранов
3.4 Ветровая нагрузка
4 Расчет колонны
4.1 Определение расчетных длин колонны в плоскости действия момента
4.2 Подбор сечения верхней части колонны
4.3 Проверка устойчивости верхней части колонны в плоскости действия момента
4.4 Проверка устойчивости из плоскости действия момента
4.5 Проверка устойчивости стенки
4.6 Проверка прочности (в упругой стадии)
4.7 Подбор сечения нижней части колонны
4.8 Подбор сечения ветвей колонны
4.9. Расчет и конструирование узла сопряжения верхней и нижней частей колонны
5 Расчет и конструирование стропильной фермы
5.1 Расчетная схема ригеля
5.2 Сбор нагрузок на ферму
5.3 Определение усилий в стержнях фермы
5.4 Подбор и проверка сечений стержней ферм
5.4.1 Подбор сечений верхнего пояса
5.4.2 Подбор сечений нижнего пояса
5.4.3 Подбор сечения опорного раскоса
5.4.4 Подбор сечений раскосов и стоек
5.5 Расчет сварных швов прикрепления раскосов и стоек к фасонкам и поясам фермы
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

Параметры и схема мостового крана принимаем по ГОСТ 7464-55 в зависимости от заданной грузоподъемности крана Q = 125/32 тс и пролета цеха L = 30 м.
Габариты крана:
- высота крана Нк = 4000 мм;
- ширина крана В2 = 9350 мм;
- база крана К = 4600 мм;
- свес крана В1 =400 мм;
- число колес на одной стороне крана n = 2;
- число колес тележки n' = 2;
- число тормозных колес тележки n'o = 2;
- высота подкрановой балки hб = 1290 мм (балка Б6Н-10).

Решетчатый ригель поперечной рамы при жестком его сопряжении с колоннами работает как упругозащемленная на опорах однопролетная балочная конструкция. Статический расчет ригеля на вертикальную нагрузку производится от веса фермы g и снеговой нагрузки S.
Усилия в стержнях фермы были определены при помощи программы SCAD. В результате расчета получены значения усилий в стержнях фермы.
Подбор сечений элементов фермы оформляем в виде сводной таблицы, в которой отражены все расчетные характеристики стержней. Сечение считается выбранным удачно, если любой профиль меньшего поперечного сечения уже не удовлетворяет условиям прочности, устойчивости или предельной гибкости.
Сечение верхнего пояса ферм пролетом 24 м принимается постоянным по длине; при пролете от 30 до 42 м сечение рекомендуется изменять один раз, обычно в четвертом от опоры узле.
Расчетная длина верхнего пояса в плоскости фермы равна геометрической длине панели (lox = l). Расчетная длина из плоскости фермы при беспрогонном покрытии равна ширине панели покрытия (loy = bn), при прогонном покрытии – расстоянию между точками, закрепленными поперечными связями.
Сечение нижнего пояса фермы компонуем из парных уголков. Сечение в пролете подбираем по наибольшему растягивающему усилию в средних панелях, сечение у опоры – по расчетным усилиям в крайней панели.
Расчетная длина пояса в плоскости фермы равна расстоянию между узлами (loy = l). Расчетная длина из плоскости фермы равна расстоянию между точками закрепления поясов продольными распорками и вертикальными связями по фермам.
